5G通信対応 耐環境PC



5G高速通信にも対応可 耐環境ファンレスPC









高性能CPUを搭載し、耐環境性、拡張性に優れたファンレスPCです。

2x Mini-PCIeタイプ | 2x Mini-PCIe + 1x PCIe x16 + 1x PCIタイプ

【特徴】



耐環境設計



・ファンレス&ケーブルレス設計

・-25℃~70℃の広範囲動作温度設計

・MIL-SPEC810Gによる、

 50Gの耐衝撃性と5Grmsの耐振動性

・広範囲電圧入力:+9~48V DC

・パワーレギュレーション管理により

 車両のエンジン停止後に安全に電源

 OFF







豊富なI/O



・6x RS-232/422/485 (2x 内部)

・4x USB 3.2 Gen 2

・5x USB 3.2 Gen 1

・2x LAN

・8x DI + 8x DO(絶縁タイプ)











高性能 Intel® 第8 / 第9世代

 Coffee Lake-S CPU搭載



・最大8個のハイパースレッディングコア

・最大4.4GHzのクロック周波数

・5最大12MBのキャッシュ

・Intel UHDグラフィックス610/630









クイックアクセス可能

 2.5″ HDD/SSDドライブベイ



・メンテナンスが容易なリムーバブル

 ドライブベイ設計











豊富な専用I/O拡張モジュール

 専用のユニバーサルI/Oブラケットに接続することで、

 用途に応じた機能を拡張することが可能です。



・5G 高速通信 + SIMカードホルダー モジュール

・2x RJ-45 10G イーサネット モジュール

・4x RJ-45 PoE / LAN モジュール

・4x M12コネクタ PoE / LAN モジュール









【使用事例】



 計測・検査機器               ロボットオートメーション







 監視システム                スマート工場・産業用IoT





【製品】

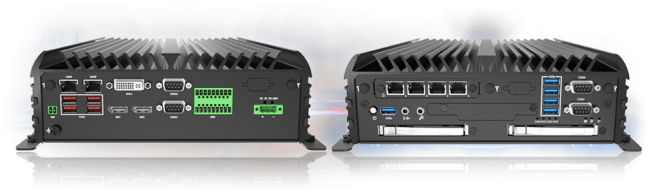

2x Mini-PCIeタイプ
 「RCO-6100シリーズ」





製品仕様
CPU第8/第9世代 Intel® Coffee Lake-R S シリーズ (LGA 1151, 65W/35W TDP)
- Intel® Core™ i7-9700E, 2.6GHz/4.4GHz, 8コア, 12MBキャッシュ, 65W
- Intel® Core™ i5-9500E, 3.0GHz/4.2GHz, 6コア, 9MBキャッシュ, 65W
- Intel® Core™ i3-9100E, 3.1GHz/3.7GHz, 4コア, 6MBキャッシュ, 65W
- Intel® Core™ i7-9700TE, 1.8GHz/3.8GHz, 8コア, 12MBキャッシュ, 35W
- Intel® Core™ i5-9500TE, 2.2GHz/3.6GHz, 6コア, 9MBキャッシュ, 35W
- Intel® Core™ i3-9100TE, 2.2GHz/3.2GHz, 4コア, 6MBキャッシュ, 35W
- Intel® Core™ i7-8700T, 2.4GHz/4.0GHz, 6コア, 12MBキャッシュ, 35W
- Intel® Core™ i5-8500T, 2.1GHz/3.5GHz, 6コア, 9MBキャッシュ, 35W
- Intel® Core™ i3-8100T, 3.1GHz, 4コア, 6MBキャッシュ, 35W
- Intel® Pentium® Gold G5400T, 3.1GHz, 2コア, 4MBキャッシュ, 35W
- Intel® Celeron® G4900T, 2.9GHz, 2コア, 2MBキャッシュ, 35W
チップセットIntel® Q370 Express チップセット
メモリ2x 260ピン DDR4 2400/2666MHz SODIMM, 最大64GB
LANGbE1: Intel I219LM (RJ-45, Wake-on-LAN & PXE対応)
GbE2: Intel I210-AT (RJ-45, Wake-on-LAN & PXE対応)
GbE3~GbE6: Intel I350-AM4 (オプション, RJ-45 or M12コネクタ)
10 GbE1~GbE2: Intel X710-AT2 (オプション, RJ-45)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealtek ALC888S
グラフィックスIntel® UHD グラフィックス 610/630
ディスプレイ
(トリプルディスプレイ)
2x DisplayPort, 最大解像度:4096 x 2304
1x DVI-I, 最大解像度:1920 x 1200
VGA(オプション、D-sub変換ケーブル)
ストレージ2x 2.5" SATA HDD/SSDベイ(厚さ9mm 対応)
2x リムーバブル 2.5" SATA HDD/SSDベイ(厚さ7mm 対応, ホットスワップ可)
 RAID 0, 1, 5, 10 対応
1x M.2 (M Key, NVMe PCIe x4, 2280)
1x M.2 (E Key, PCIe x2, USB 2.0, 2230)
1x mSATA (1x Mini PCIe)
2x 外部SIMソケット
拡張2x フルサイズ Mini PCIe(1x mSATA)
拡張オプション
1x ユニバーサル I/Oブラケット
- 4x GbEモジュール(RJ-45コネクタ, Intel® I350-AT4, PoEオプション)
- 4x GbEモジュール(M12コネクタ, Intel® I350-AT4, PoEオプション)
- 2x 10GbEモジュール(RJ-45コネクタ, Intel® X710-AT2)
- 1x 5G高速通信モジュール(2x SIMカードホルダー)
COM4x RS-232/422/485(D-sub 9ピン)
2x RS-232/422/485(内部ピンヘッダー)
USB4x USB3.2 Gen2(10 Gbps)
5x USB3.2 Gen1(5 Gbps)
2x USB2.0(内部ピンヘッダー)
DI/O8 in / 8 out (絶縁式)
対応OS- Windows 10
- Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~48V DC入力
電源コネクタ- 3ピン ターミナルブロック
- 4ピン 12V DC入力(オプション)
電源保護機能過電圧保護機能
過電流保護機能
逆流防止機能
動作温度- -20°C~70°C(35W CPU使用時)
- -25°C to 60°C(65W CPU使用時)
保存温度-30°C~85°C
湿度10%~95% (結露無し)
耐振動- SSD使用時: 5 Grms, 5 - 500 Hz, 0.5 hr/axis
- HDD使用時: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 50G, half sine, 11ms
規格/認証CE, FCC Class A
外形寸法240 (W) x 261 (D) x 79.2 (H) mm
固定方式ウォールマウント



2x Mini-PCIe + 1x PCIe x16 + 1x PCIタイプ
 「RCO-6122PEシリーズ」





製品仕様
CPU第8/第9世代 Intel® Coffee Lake-R S シリーズ (LGA 1151, 65W/35W TDP)
- Intel® Core™ i7-9700E, 2.6GHz/4.4GHz, 8コア, 12MBキャッシュ, 65W
- Intel® Core™ i5-9500E, 3.0GHz/4.2GHz, 6コア, 9MBキャッシュ, 65W
- Intel® Core™ i3-9100E, 3.1GHz/3.7GHz, 4コア, 6MBキャッシュ, 65W
- Intel® Core™ i7-9700TE, 1.8GHz/3.8GHz, 8コア, 12MBキャッシュ, 35W
- Intel® Core™ i5-9500TE, 2.2GHz/3.6GHz, 6コア, 9MBキャッシュ, 35W
- Intel® Core™ i3-9100TE, 2.2GHz/3.2GHz, 4コア, 6MBキャッシュ, 35W
- Intel® Core™ i7-8700T, 2.4GHz/4.0GHz, 6コア, 12MBキャッシュ, 35W
- Intel® Core™ i5-8500T, 2.1GHz/3.5GHz, 6コア, 9MBキャッシュ, 35W
- Intel® Core™ i3-8100T, 3.1GHz, 4コア, 6MBキャッシュ, 35W
- Intel® Pentium® Gold G5400T, 3.1GHz, 2コア, 4MBキャッシュ, 35W
- Intel® Celeron® G4900T, 2.9GHz, 2コア, 2MBキャッシュ, 35W
チップセットIntel® Q370 Express チップセット
メモリ2x 260ピン DDR4 2400/2666MHz SODIMM, 最大64GB
LANGbE1: Intel I219LM (RJ-45, Wake-on-LAN & PXE対応)
GbE2: Intel I210-AT (RJ-45, Wake-on-LAN & PXE対応)
GbE3~GbE6: Intel I350-AM4 (オプション, RJ-45 or M12コネクタ)
10 GbE1~GbE2: Intel X710-AT2 (オプション, RJ-45)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealtek ALC888S
グラフィックスIntel® UHD グラフィックス 610/630
ディスプレイ
(トリプルディスプレイ)
2x DisplayPort, 最大解像度:4096 x 2304
1x DVI-I, 最大解像度:1920 x 1200
VGA(オプション、D-sub変換ケーブル)
ストレージ2x 2.5" SATA HDD/SSDベイ(厚さ9mm 対応)
2x リムーバブル 2.5" SATA HDD/SSDベイ(厚さ7mm 対応, ホットスワップ可)
 RAID 0, 1, 5, 10 対応
1x M.2 (M Key, NVMe PCIe x4, 2280)
1x M.2 (E Key, PCIe x2, USB 2.0, 2230)
1x mSATA (1x Mini PCIe)
2x 外部SIMソケット
拡張2x フルサイズ Mini PCIe(1x mSATA)
1x PCI
1x PCIe x16
対応拡張カード寸法:235 (L) x 112 (H) mm
拡張オプション
3x ユニバーサル I/Oブラケット
- 4x GbEモジュール(RJ-45コネクタ, Intel® I350-AT4, PoEオプション)
- 4x GbEモジュール(M12コネクタ, Intel® I350-AT4, PoEオプション)
- 2x 10GbEモジュール(RJ-45コネクタ, Intel® X710-AT2)
- 1x 5G高速通信モジュール(2x SIMカードホルダー)
COM4x RS-232/422/485(D-sub 9ピン)
2x RS-232/422/485(内部ピンヘッダー)
USB4x USB3.2 Gen2(10 Gbps)
5x USB3.2 Gen1(5 Gbps)
2x USB2.0(内部ピンヘッダー)
DI/O8 in / 8 out (絶縁式)
対応OS- Windows 10
- Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~48V DC入力
電源コネクタ- 3ピン ターミナルブロック
- 4ピン 12V DC入力(オプション)
電源保護機能過電圧保護機能
過電流保護機能
逆流防止機能
動作温度- -20°C~70°C(35W CPU使用時)
- -25°C to 60°C(65W CPU使用時)
保存温度-30°C~85°C
湿度10%~95% (結露無し)
耐振動- SSD使用時: 5 Grms, 5 - 500 Hz, 0.5 hr/axis
- HDD使用時: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 50G, half sine, 11ms
規格/認証CE, FCC Class A
外形寸法240 (W) x 261 (D) x 127.3 (H) mm
固定方式ウォールマウント
