Intel Tiger Lake CPU搭載製品

第11世代Intel® CoreシリーズCPU(Tiger Lake)搭載製品



Intel® Tiger Lakeシリーズは、IoTアプリケーション向けの第11世代Intel® Core™プロセッサー・ファミリーです。10nmプロセステクノロジーに基づいて構築された低電力プラットフォームで、パフォーマンスと応答性のバランスを実現しています。

・最高4.40GHzの最大周波数
・最大96のEU(Execution Unit=実行ユニット)を搭載したインテル® Iris® Xe グラフィックス
・最大4画面の4K@60Hz HDR映像または2画面の8K@60Hz SDR映像に対応
・Intel® Deep Learning Boost (DLブースト)機能搭載
・Thunderbolt™ 4 / USB4 および PCIe* 4.0 (CPU)

【使用例(イメージ)】





・産業用オートメーションに要求される高度な信頼性、接続性、自律性に対応。
・ATM や自販機による顔認証や無人チェックアウト、人数計測、解析等が可能。
・デジタルサイネージや、分析向けに強化されたAI等のスマートリテール、NVR、画像処理装置などの用途向けの推論機能を持つコンピューター・ビジョン等のアプリケーションをサポート。
・医療分野では、データ分析やマシンラーニング、AI等の利用により、危険性を持つ患者の識別、及び迅速な処置が可能に。

【製品】

QBiX-TGLA1135G7-A1 / QBiX-TGLA1115G4E-A1 |・NUC-TGU |・EPC-TGU |
EMS-TGL |・EMS-TGL-USB |・EMS-TGL-HDMI |・SKY2-2I110D

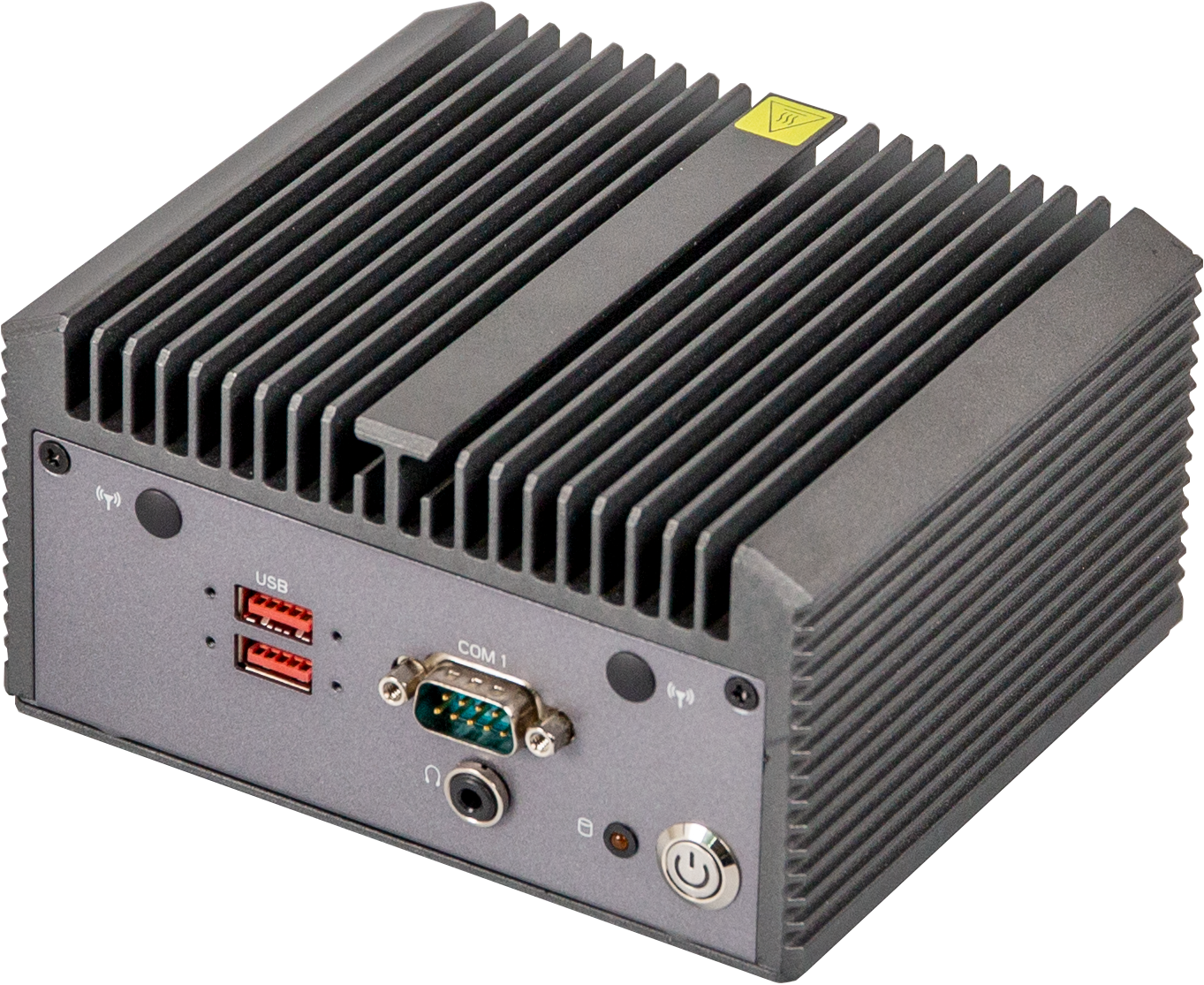

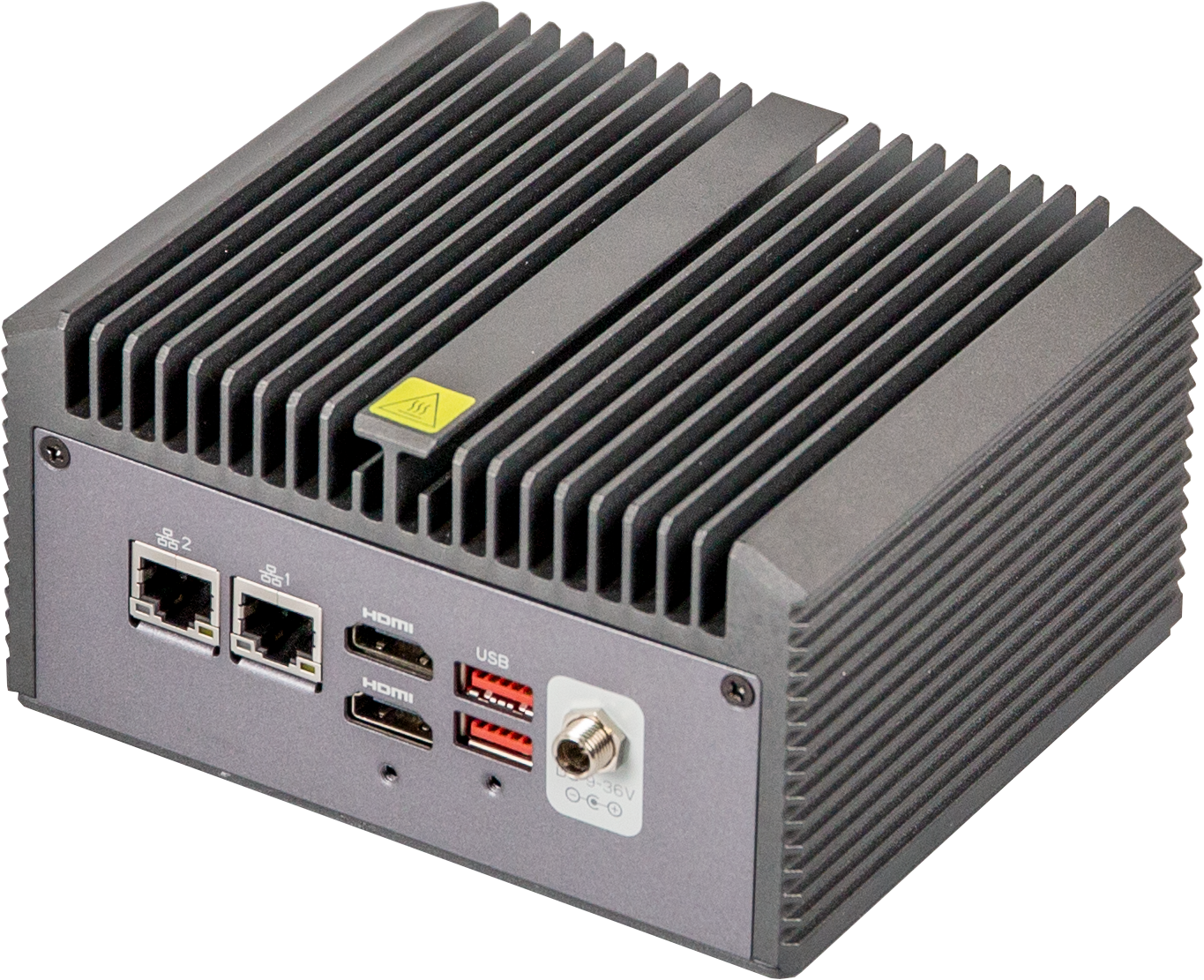

QBiX-TGLA1135G7-A1 / QBiX-TGLA1115G4E-A1





【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・コンパクトサイズ:138 (W) x 118 (D) x 74.2 (H) mm

・広範囲入力電圧:+9~48V DC

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC(Tiger Lake)
・Intel® Core™ i5-1135G7 最大4.2GHz, 4コア, 8MBキャッシュ, 12W~28W
 (QBiX-TGLA1135G7-A1)
・Intel® Core™ i3-1115G4E 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W
 (QBiX-TGLA1115G4E-A1)
メモリ2x 260ピン DDR4 3200MHz SO-DIMM, 最大64GB
LAN (RJ-45)1x Intel I219V GbE
1x Realtek RTL8111HS GbE
オーディオ1x ヘッドホンジャック
グラフィックス(CPU)・Intel® Iris® Xe グラフィックス
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス
ディスプレイ
(2画面同時表示可能)
2x HDMI 2.0, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 M Key 2280 (PCIe x4、SATA)
拡張1x M.2 E Key 2230 (WiFi、BlueTooth)
COM(D-sub 9ピン)1x RS-232/422/485
USB2x USB3.2 Gen2 (10 Gbps, 正面)
2x USB3.2 Gen2 (10 Gbps, 背面)
対応OS・Windows 10
・Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~48V DC入力
電源コネクタDCジャック(ロック式)
動作温度0°C~50°C
保存温度-40°C~85°C
湿度0%~90% (結露無し)
耐振動IEC 60068-2-64, 3 Grms, 5 - 500 Hz, 1 hr/axis
耐衝撃IEC 60068-2-27, 50G, half sine, 11ms
外形寸法138 (W) x 118 (D) x 74.2 (H) mm
固定方式ウォールマウント

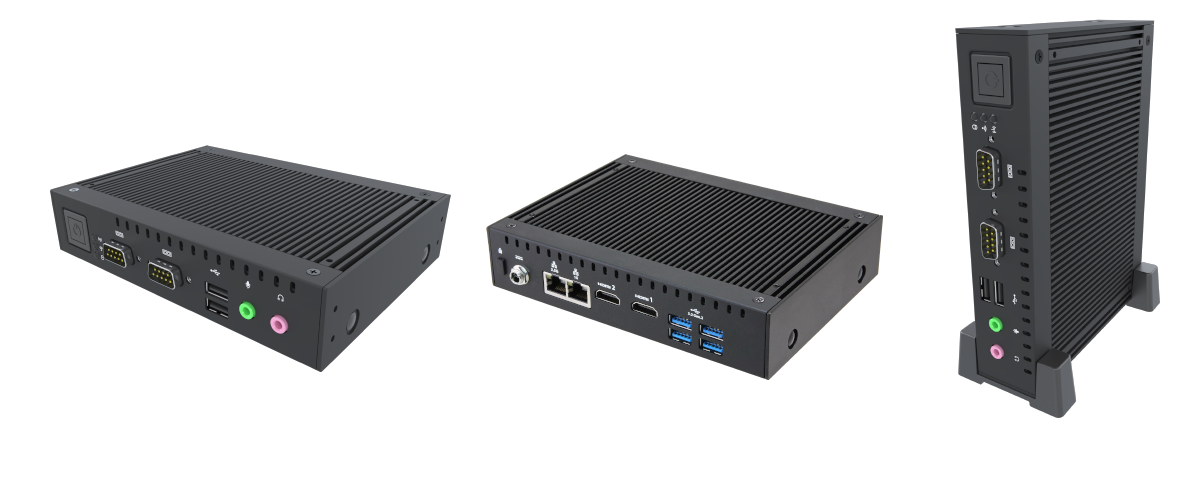

NUC-TGU



【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・TPM 2.0チップ搭載

・コンパクトサイズ:170 (W) x 125 (D) x 36 (H) mm

・スタンド、DINレールマウントに対応可

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185GRE, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i5-1145GRE, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i3-1115GRE, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
・Intel® Celeron® 6305E, 1.8GHz, 2コア, 4MBキャッシュ, 15W, 標準温度版
メモリ1x 260ピン DDR4 3200MHz SODIMM, 最大32GB
LAN1x Intel I225-LM (RJ-45, 10/100/1000/2.5G Base-Tx GbE)
1x Intel I219-LM (RJ-45, 10/100/1000 Base-Tx GbE)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealTek ALC888S
グラフィックス・Intel® Iris® Xe グラフィックス(i7/i5)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3/Celeron)
ディスプレイ
(デュアルディスプレイ)
2x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 Key-M, 2242/2280, NVMe (PCIe Gen.4 x4)
1x M.2 Key-B, 2242 (PCIe Gen.4 x1, SATA SSD)
拡張1x M.2 Key-M, 2242/2280 (PCIe Gen.4 x4)
1x M.2 Key-B 2242/3042/3052 (SATA/ USB2.0 & SIMスロット)
1x M.2 Key-E 2230 (PCIe x2, USB 2.0)
COM2x RS-232/422/485(D-sub 9ピン)
USB4x USB3.1 Gen2(10 Gbps)
2x USB2.0
セキュリティーTPM 2.0
対応OS・Windows 10
・Windows 11
・Linux kernel 5.x
電源モードAT/ATX
入力電圧12V DC入力
電源コネクタDCジャック(ロック式)
動作温度0°C~50°C
保存温度-40°C~75°C
湿度40℃@95% (結露無し)
耐振動5 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃55G, half sine, 11ms
規格/認証CE, FCC Class B
外形寸法170 (W) x 125 (D) x 36 (H) mm
重量0.97kg
固定方式・スタンド
・DINレールマウント
・VESAマウント

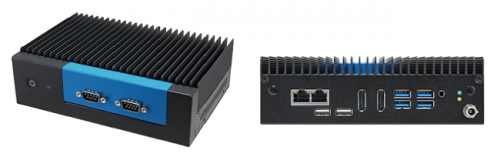

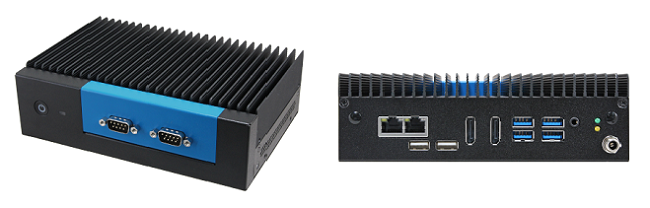

EPC-TGU







【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・TPM 2.0チップ搭載

・コンパクトサイズ:177(W) x 123(D) x 55(H) mm

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
・Intel® Celeron® 6305E, 1.8GHz, 2コア, 4MBキャッシュ, 15W, 標準温度版
メモリ1x 260ピン DDR4 3200MHz SODIMM, 最大64GB
LAN1x Intel I225-LM (RJ-45, 10/100/1000/2.5G Base-Tx GbE)
1x Intel I210-AT (RJ-45, 10/100/1000 Base-Tx GbE)
オーディオ1x Combo Jack (Mic-in & Line-out)
オーディオコーデックTempo 92HD73C
グラフィックス・Intel® Iris® Xe グラフィックス(i7-1185G7E/i5-1145G7E)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3-1115G4E/Celeron 6305E)
ディスプレイ
(デュアルディスプレイ)
2x DisplayPort++, 最大解像度:4096 x 2304 @60Hz
ストレージ1x 2.5" SATA HDD/SSDベイ (7mm)
1x M.2 Key-M, 2242, NVMe (PCIe Gen.4 x4)
1x M.2 Key-B, 2242/3042 (SATA SSD)
拡張1x M.2 Key-M, 2242, NVMe (PCIe Gen.4 x4)
1x M.2 Key-B 2242/3042 (SATA/ USB2.0 & SIMスロット)
1x M.2 Key-E 2230 (PCIe x2, USB 2.0)
COM2x RS-232/422/485(D-sub 9ピン)
USB4x USB3.1 Gen2(10 Gbps)
2x USB2.0
セキュリティーTPM 2.0
対応OS・Windows 10
・Linux kernel 5.x
電源モードAT/ATX
入力電圧12V/24V DC入力
電源コネクタDCジャック(ロック式)
動作温度0°C~50°C
保存温度-40°C~75°C
湿度40℃@95% (結露無し)
耐振動5 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃55G, half sine, 11ms
規格/認証CE, FCC Class B
外形寸法177 (W) x 123 (D) x 55 (H) mm
重量1.2kg
固定方式・スタンド
・ウォールマウント

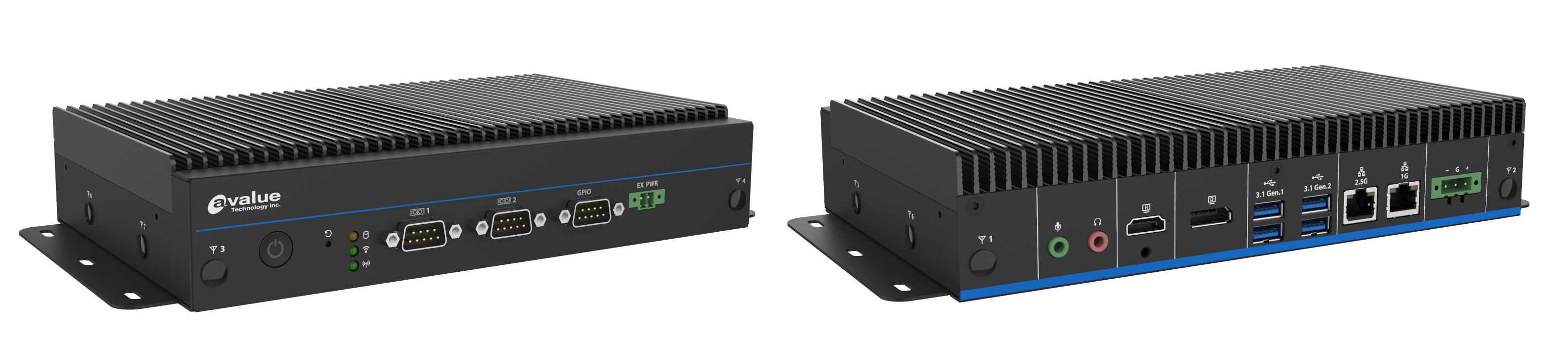

EMS-TGL





【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・2.5ギガビットLANポート搭載

・コンパクトサイズ:240(W) x 150(D) x 48(H) mm

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185GRE, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i5-1145GRE, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i3-1115GRE, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
メモリ2x 260ピン DDR4 3200MHz SODIMM, 最大64GB
LAN1x Intel I225-LM (RJ-45, 10/100/1000/2.5G Base-Tx GbE)
1x Intel I219-LM (RJ-45, 10/100/1000 Base-Tx GbE)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealtek ALC888S
グラフィックス・Intel® Iris® Xe グラフィックス(i7-1185GRE/i5-1145GRE/i7-1185G7E/i5-1145G7E)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3-1115GRE/i3-1115G4E)
ディスプレイ
(デュアルディスプレイ)
1x DisplayPort, 最大解像度:4096 x 2304 @60Hz
1x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 Key-M, 2242/2280, NVMe (PCIe Gen.III x4)
1x M.2 Key-B, 2242 (SATA SSD)
拡張1x M.2 Key-B 2242/3042/3052 (SATA3/ PCIe Gen.III x1/ USB3.1 & SIMスロット)
1x M.2 Key-E 2230 for Wi-Fi & BlueTooth モジュール(CNVi)
COM2x RS-232/422/485(D-sub 9ピン)
USB2x USB3.1 Gen2(10 Gbps)
2x USB3.1 Gen1(5 Gbps)
GPIO4 in / 4out (D-sub 9ピン)
対応OS・Windows 10
・Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~32V DC入力
電源コネクタ3ピン ターミナルブロック
電源保護機能逆流防止機能
サージ保護機能
動作温度・0°C~70°C(標準温度版CPU)
・-40°C~70°C(温度拡張版CPU)
保存温度-40°C~75°C
湿度40℃@95% (結露無し)
耐振動5 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃55G, half sine, 11ms
規格/認証CE, FCC Class B
外形寸法240 (W) x 150 (D) x 48 (H) mm
重量2.1kg
固定方式・ウォールマウント
・DINレールマウント(オプション)

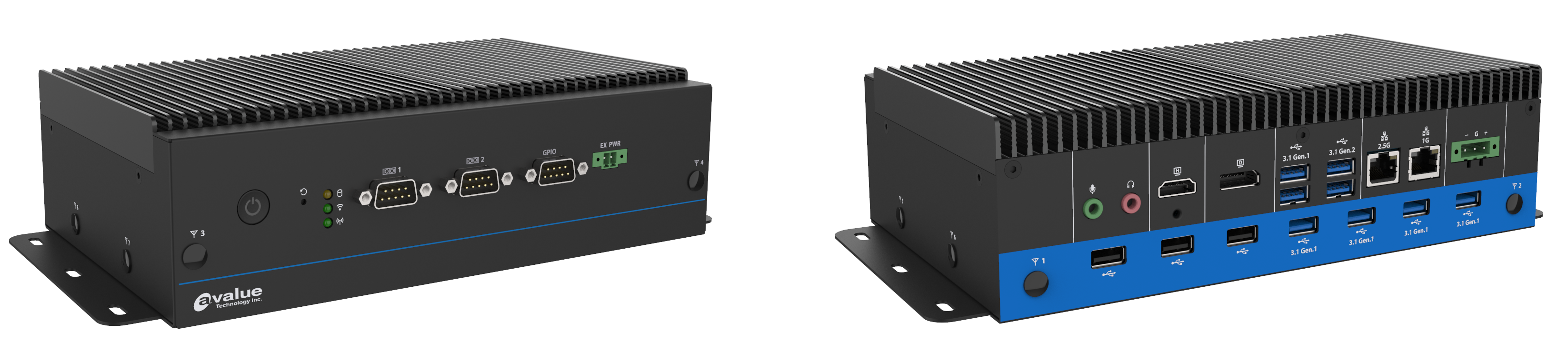

EMS-TGL-USB





【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・背面パネルに11個のUSBポート搭載

・コンパクトサイズ:240(W) x 150(D) x 69(H) mm

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185GRE, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i5-1145GRE, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i3-1115GRE, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
メモリ2x 260ピン DDR4 3200MHz SODIMM, 最大64GB
LAN1x Intel I225-LM (RJ-45, 10/100/1000/2.5G Base-Tx GbE)
1x Intel I219-LM (RJ-45, 10/100/1000 Base-Tx GbE)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealtek ALC888S
グラフィックス・Intel® Iris® Xe グラフィックス(i7-1185GRE/i5-1145GRE/i7-1185G7E/i5-1145G7E)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3-1115GRE/i3-1115G4E)
ディスプレイ
(デュアルディスプレイ)
1x DisplayPort, 最大解像度:4096 x 2304 @60Hz
1x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 Key-M, 2242/2280, NVMe (PCIe Gen.III x4)
1x M.2 Key-B, 2242 (SATA SSD)
拡張1x M.2 Key-B 2242/3042/3052 (SATA3/ PCIe Gen.III x1/ USB3.1 & SIMスロット)
1x M.2 Key-E 2230 for Wi-Fi & BlueTooth モジュール(CNVi)
COM2x RS-232/422/485(D-sub 9ピン)
USB2x USB3.1 Gen2(10 Gbps)
6x USB3.1 Gen1(5 Gbps)
3x USB2.0
GPIO4 in / 4out (D-sub 9ピン)
対応OS・Windows 10
・Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~32V DC入力
電源コネクタ3ピン ターミナルブロック
電源保護機能逆流防止機能
サージ保護機能
動作温度・0°C~70°C(標準温度版CPU)
・-40°C~70°C(温度拡張版CPU)
保存温度-40°C~75°C
湿度40℃@95% (結露無し)
耐振動5 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃55G, half sine, 11ms
規格/認証CE, FCC Class B
外形寸法240 (W) x 150 (D) x 69 (H) mm
重量3kg
固定方式・ウォールマウント
・DINレールマウント(オプション)

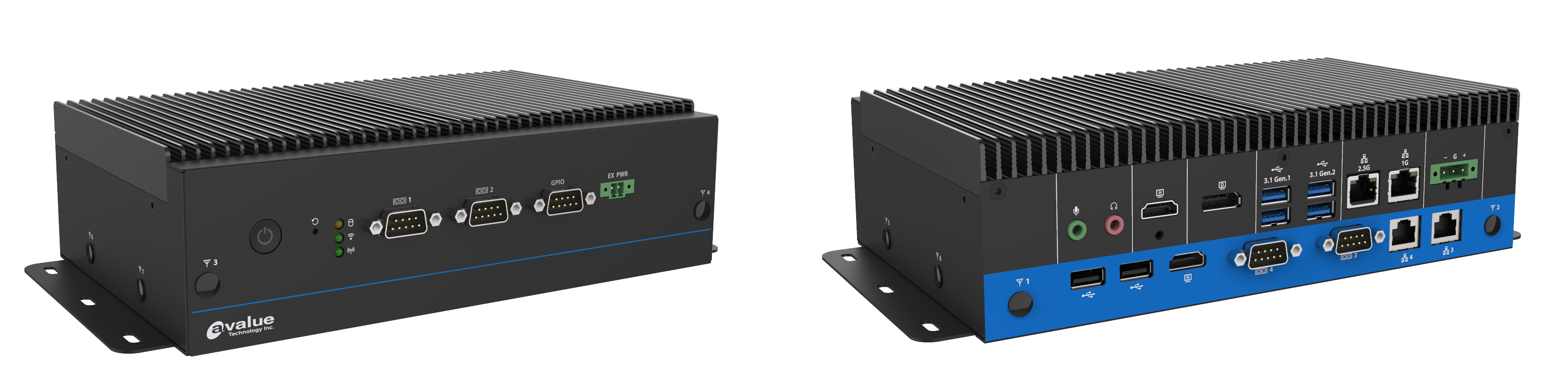

EMS-TGL-HDMI





【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・HDMIを2ポート、Display Portを1ポート搭載。3画面表示に対応(トリプルディスプレイ)

・ギガビットLANを4ポート搭載。

                         マニュアルのダウンロードはこちら



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185GRE, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i5-1145GRE, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i3-1115GRE, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
メモリ2x 260ピン DDR4 3200MHz SODIMM, 最大64GB
LAN1x Intel I225-LM (RJ-45, 10/100/1000/2.5G Base-Tx GbE)
1x Intel I219-LM (RJ-45, 10/100/1000 Base-Tx GbE)
2x Intel I211-AT (RJ-45, 10/100/1000 Base-Tx GbE)
オーディオ1x Mic-in, 1x Line-out
オーディオコーデックRealtek ALC888S
グラフィックス・Intel® Iris® Xe グラフィックス(i7-1185GRE/i5-1145GRE/i7-1185G7E/i5-1145G7E)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3-1115GRE/i3-1115G4E)
ディスプレイ
(トリプルディスプレイ)
1x DisplayPort, 最大解像度:4096 x 2304 @60Hz
2x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 Key-M, 2242/2280, NVMe (PCIe Gen.III x4)
1x M.2 Key-B, 2242 (SATA SSD)
拡張1x M.2 Key-B 2242/3042/3052 (SATA3/ PCIe Gen.III x1/ USB3.1 & SIMスロット)
1x M.2 Key-E 2230 for Wi-Fi & BlueTooth モジュール(CNVi)
COM4x RS-232/422/485(D-sub 9ピン)
USB2x USB3.1 Gen2(10 Gbps)
2x USB3.1 Gen1(5 Gbps)
2x USB2.0
GPIO4 in / 4out (D-sub 9ピン)
対応OS・Windows 10
・Linux kernel 5.x
電源モードAT/ATX
入力電圧9V~32V DC入力
電源コネクタ3ピン ターミナルブロック
電源保護機能逆流防止機能
サージ保護機能
動作温度・0°C~70°C(標準温度版CPU)
・-40°C~70°C(温度拡張版CPU)
保存温度-40°C~75°C
湿度40℃@95% (結露無し)
耐振動5 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃55G, half sine, 11ms
規格/認証CE, FCC Class B
外形寸法240 (W) x 150 (D) x 69 (H) mm
重量3kg
固定方式・ウォールマウント
・DINレールマウント(オプション)

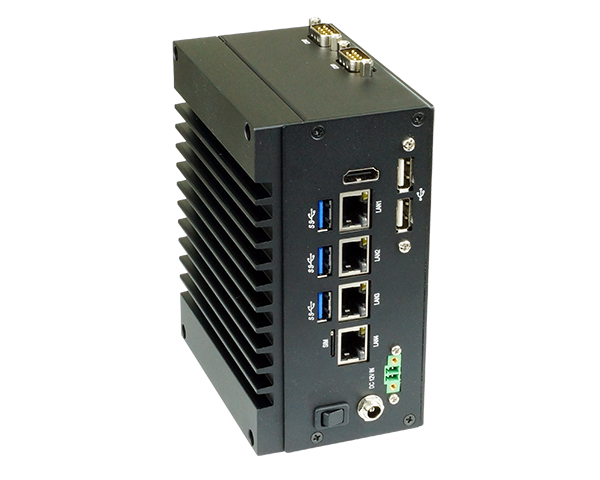

SKY2-2I110D



【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルSoC搭載

・コンパクトサイズ:141(W) x 111.2(D) x 71.9(H) mm

・4ポートのGigabitイーサネット(RJ-45)を搭載

・DINレールにマウント可能(オプション)



製品仕様
CPU第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185GRE, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i5-1145GRE, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i3-1115GRE, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 温度拡張版
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
メモリ1x 260ピン SODIMM 最大32GB DDR4 2400MHz SDRAM
LAN1x Intel® I219LM Gigabitイーサネット
3x Intel® I210IT Gigabitイーサネット
グラフィックス・Intel® Iris® Xe グラフィックス(i7-1185GRE/i5-1145GRE/i7-1185G7E/i5-1145G7E)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3-1115GRE/i3-1115G4E)
ディスプレイ1x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
ストレージ1x M.2 Key-M, 2242, NVMe (PCIe x4)
1x M.2 Key-B, 3042 (PCIe x2, USB 2.0)
拡張1x M.2 Key-M, 2242, NVMe (PCIe x4)
1x M.2 Key-B, 3042 (PCIe x2, USB 2.0, Nano SIMカード対応)
COM2x RS-232/422/485(D-sub 9ピン)
USB3x USB 3.0
2x USB 2.0
対応OSWindows 10 64-bit
Linux kernel 5.x
電源モードATX
電源コネクタDCジャック(ロック式)
2ピン フェニックスタイプコネクタ
入力電圧12V DC入力
動作温度-20°C~60°C
保存温度-20°C~70°C
湿度40℃ @ 95% (結露無し)
規格/認証CE, FCC Class A
外形寸法141 (W) x 111.2 (D) x 71.9 (H) mm
重量1.25kg
固定方式ウォールマウント(オプション)
DINレールマウント(オプション)





PageTop
