Intel Kaby Lake 対応製品



弊社では、第7世代Intel® Core™ シリーズプラットフォームである、Kaby Lake に対応した組込用CPUボードを近日発売予定です。
Windows 10 IoTとの組み合わせにより、最新の高性能システムを構築することが可能です。
また、Kaby Lake-S デスクトップ用CPU(LGA1151対応)は、第6世代のSkylake-S CPUとの互換性もあります。



3.5インチサイズ | COM Express | Mini-ITX | Micro-ATX | ATX



3.5インチサイズ

MS-98H3(MSI製)

第7世代 Intel® Core™ シリーズ Kaby Lake-U
         /第6世代 Intel® Core™ シリーズ Skylake-U モバイル用SoC搭載 3.5インチサイズ CPUボード

第7世代 Intel® Core™ シリーズ SoC (Kaby Lake-U)
・Intel® Core™ i7-7600U 2.8GHz/3.9GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i5-7300U 2.6GHz/3.5GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i3-7100U 2.4GHz 2コア SoC 15W
・Intel® Celeron 3965U 2.2GHz 2コア SoC 15W
第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i7-6600U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i5-6300U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i3-6100U 2.3GHz 2コア SoC 15W
・Intel® Celeron 3955U 2.0GHz 2コア SoC 15W
1× 260ピン SODIMM 最大16GB DDR4 2133MHz SDRAM
1x Display Port & 1x HDMI 1.4b
または 2x Display Port
または 2x HDMI 1.4b
1x eDP
2-ch 18/24-bit LVDS
Realtek® ALC887-VD2-CG HDオーディオ、Mic-in/Line-in/Line-out
1x Intel® I210-AT Gigabitイーサネット
1x Intel® I219LM Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
2x SATAⅢ
1x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
8-bit GPI、8-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+12V~+24V DC入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 146mm x 102mm
重量 :0.59 Kg
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)



COM Expressモジュール

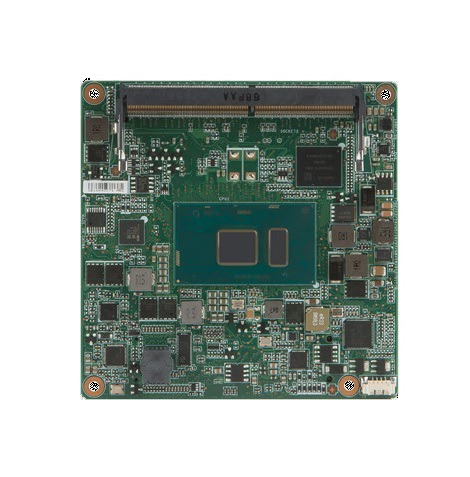

MS-98F7(MSI製)

-20℃~70℃対応 第7世代 Intel® Core™ シリーズ Kaby Lake-ULT
         /第6世代 Intel® Core™ シリーズ Skylake-ULT モバイル用SoC搭載 COM Expressモジュール

第7世代 Intel® Core™ シリーズ モバイルKaby Lake-ULT
/第6世代 Intel® Core™ シリーズ モバイル Skylake-ULT
Intel®Core™ i7/i5/i3/Celeron® プロセッサー
2.0GHz ~ 3.4GHz 最大15W(BGA)
2× 260ピン SODIMM 最大32GB DDR4 1866/2133MHz SDRAM
オンボード eMMC、最大32GB(オプション)
1x Display Port、1x eDP、1x HDMI 1.4b、1x VGA、2-ch 18/24-bit LVDS
最大4K解像度対応 (4096 x 2160 @60Hz)
1x Intel® I219LM Gigabit イーサネット
5x PCIex 1
もしくは 4x PCIex 1 & 1x PCIex 4
2x COM
4x USB3.0、8x USB2.0
3x SATAⅢ
4-bit DI/4-bit DO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: -20℃~70℃
湿度: 10~90% (結露無し)
寸法 :95mm x 95mm
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)



Mini-ITXボード

MS-98E1(MSI製)

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
     /第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 Mini-ITXボード
 ms-98e1_1
ms-98e1_2
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron®/Xeon® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/H110 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x HDMI、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC887 HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
4x SATAⅢ(C236)/ 3x SATAⅢ(H110)
1x M.2 (Type 2242)
4x USB3.0(背面パネル)
4x USB2.0(2x 背面パネル、2x 内部ピンヘッダー)
1x RS-232/422/485(0V/5V/12V、背面パネル)
1x RS-232(0V/5V/12V、内部ピンヘッダー))
4x RS-232(0V、内部ピンヘッダー、C236)
4-bit GPI/4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)




Micro-ATXボード

MS-98E2(MSI製)

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
     /第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 Mini-ITXボード

第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron®/Xeon® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/H110 Express チップセット
4× 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM
1x Display Port、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC887 HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
1x PCIe x8(C236、x4信号)/ 1x PCIe x8(H110、x1信号)
1x PCI
1x フルサイズ Mini PCIe (mSATAサポート)
6x SATAⅢ(C236)/ 3x SATAⅢ(H110)
1x M.2 (C236、Type 2236)
4x USB3.0(背面パネル)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
1x RS-232/422/485(0V/5V/12V、背面パネル)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V、内部ピンヘッダー、C236)
4-bit GPI/4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 244mm x 244mm
重量: 0.73 Kg
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)




ATXボード

MS-98H9 V2.0(MSI製)

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
     /第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 ATXボード

第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® Q170 Express チップセット
4x 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM
2x Display Port、1x DVI-D、1x VGA トリプルディスプレイ対応
Realtek ALC887 HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219-LM Gigabitイーサネット
1x Intel® I210-AT Gigabitイーサネット
1x PCIe x16、6x PCI
2x Mini PCIe(1x mSATAサポート)
5x SATAⅢ
6x USB3.0(4x 背面パネル、2x 内部ピンヘッダー)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
2x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V/5V/12V、内部ピンヘッダー)
1x KB/MS
4-bit GPI/4-bit GPO
TPM2.0
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS: Windows 7(32/64-bit、Skylake-S CPUのみ)
     Windows 8.1(64-bit、Skylake-S CPUのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)


MS-98H9(MSI製)

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
     /第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 ATXボード
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron®/Xeon® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/Q170/H110 Express チップセット
4× 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM ECC機能付(C236)
/4× 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM ECC機能無(Q170)
/2× 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM ECC機能無(H110)
1x Display Port、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC887 HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
2x PCIe x4(C236/Q170)/ 1x PCIe x4(H110)
4x PCI
1x フルサイズ Mini PCIe (mSATAサポート)
5x SATAⅢ(C236/Q170)/ 4x SATAⅢ(H110)
4x USB3.0(背面パネル)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
1x RS-232/422/485(0V/5V/12V、背面パネル)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V、内部ピンヘッダー、C236)
4-bit GPI/4-bit GPO
TPM2.0
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.75 Kg
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)
