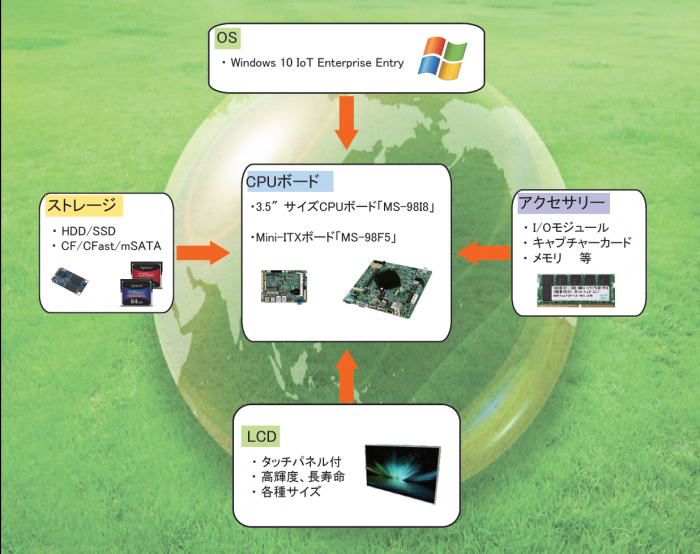

Windows 10 IoT によるシステム構築例



Microsoft社の組込機器向け最新OSであるWindows 10 IoTと、弊社取扱いのCPUボード等を組合わせることにより、安価で長期供給可能なシステムを構築することが可能です。



Windows 10 IoT は、CPUのカテゴリごとにライセンス価格が異なります。
Intel製品の場合、Atomクラス(Atom、Pentium、Celeron)のCPU搭載製品のみに適用される、「Windows 10 IoT Enterprise Entry」を使用することにより、従来のOSを使用していたシステムからの大幅なコスト削減を実現することが可能です。



下記は、弊社取扱いのCPUボードの中でも、とりわけ安価な製品を使用したシステム構築の実例となっておりますが、これ以外にも組合わせは多数御座いますので、お問合せ下さい。



このようなシステムでのセット販売のメリットとしては、発注先や不具合時の連絡先を1ヶ所にまとめることが出来るため、手間とコストの削減に繋がります。
また、弊社ではCPUボード、メモリ、ストレージなど、実績のある製品を組み合わせた状態で全数動作検査を実施してから納品しております。そのため相性問題などを抑えることが出来ます。



構築実績一例



MS-98I8

Intel® Braswell N3000 シリーズ SoC搭載 3.5インチサイズ CPUボード
MS-98I8
Intel® Braswell N3000 シリーズ SoC
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3010 1.04GHz /2.24GHz (バースト) 2コア 6W
1x 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、1x Display Port、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Realtek RTL8111G Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
4x USB3.0、2x USB2.0
1x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、3x RS-232
4-bit GPI、4-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+9~36V 広範囲DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.33 Kg


MS-98F5

Intel® Bay Trail シリーズ SoC搭載 Mini-ITXサイズ CPUボード
MS-98F5
Intel® Celeron J1900 2.0GHz 4コア SoC
2 or 1x 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x VGA、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
2 or 1x Realtek RTL8111G Gigabit イーサネット
1x PCIe x1
1x Mini PCIe (mSATAサポート)
8x USB2.0
1x SATAⅡ
1x RS-232(0V/5V/12V)、5x RS-232
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg

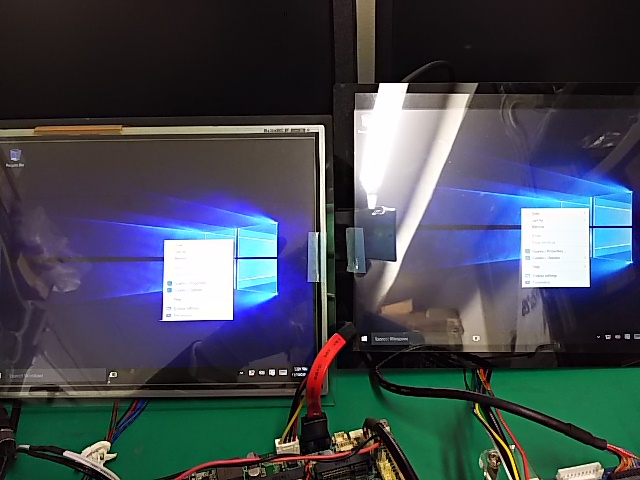

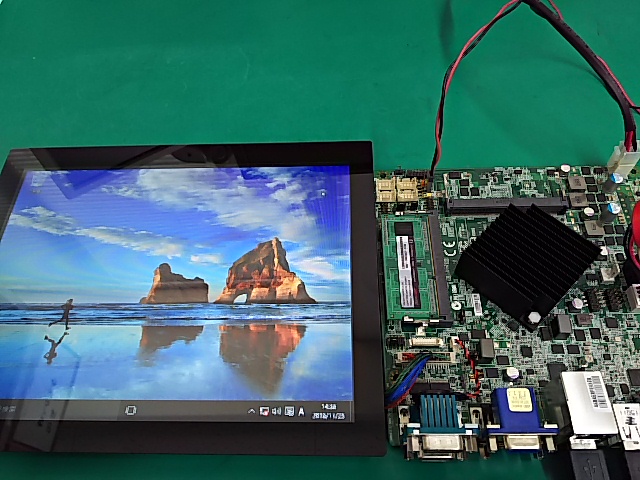

lvds_1
