完全防水タッチパネルPC



丸洗い可能!完全防水タッチパネルPC







食品、薬品、機械等の各種工場や厨房等での使用に最適なパネルPCです。

12.1″サイズ | 15″サイズ  | 15.6″サイズ | 21.5″サイズ

【特徴】

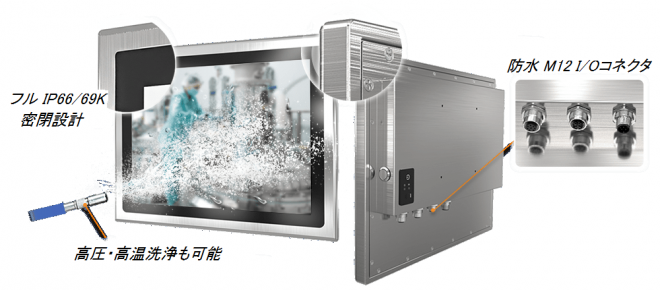

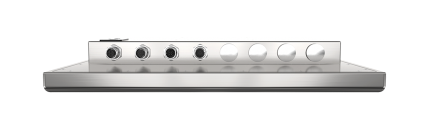

■ IP66 / IP69K 防塵・防水規格準拠   防水 M12 I/O コネクタ採用

 →ホースの流水や、高温・高水圧のスチームジェット洗浄機での洗浄が可能





~IP69K規格とは~

ドイツ工業規格DIN 40050 PART9 にて規定されている保護構造に関する等級。 固形異物に対しては粉塵が内部に侵入しないこと、液体に対しては高温、高圧、スチームジェット洗浄の環境下でも有害な影響を受けないことが条件です。

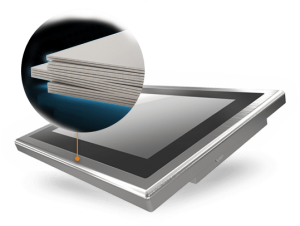

■ 耐腐食性のステンレス(SUS316)筐体

 →対応した薬剤耐性により、幅広い環境での使用が可能

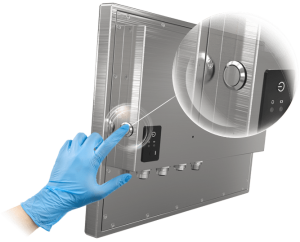

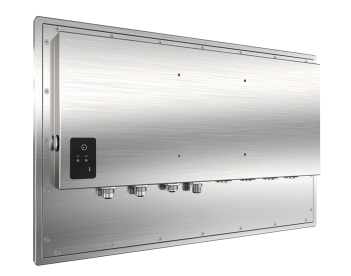

■ 背面にタッチパネルのみの電源スイッチを設置

 →タッチパネルのみを電源OFFにすることで、システムを起動した状態でも洗浄が可能







■ 7H硬度のガラスを使用

 →粉塵や工具等の硬く鋭い物体に対して優れた防傷効果を発揮



■ 高品質設計

 →ファンレス設計は勿論、筐体内部はケーブルレス設計になっているため、内部ケーブルが抜けたり、ケーブルコネクタの接触不良等が原因の不具合発生のリスクを回避

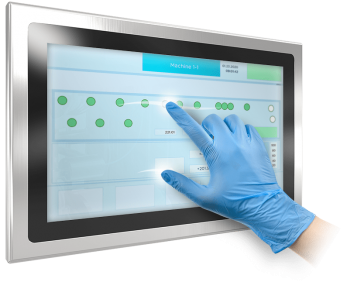

■ 5線抵抗膜式タッチパネル(1点タッチ) / 投影型静電容量式タッチパネル(マルチタッチ)

 →手袋をしたままでも正確なタッチ操作が可能

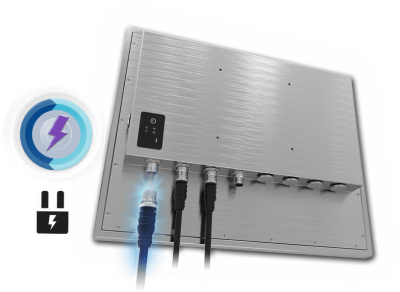

■ ACアダプタ不要

 →AC-DCアダプタを使用せず、M12コネクタを介して直接+110V ~ 240V AC入力が可能   オプションで+12V DC入力に対応することも可能

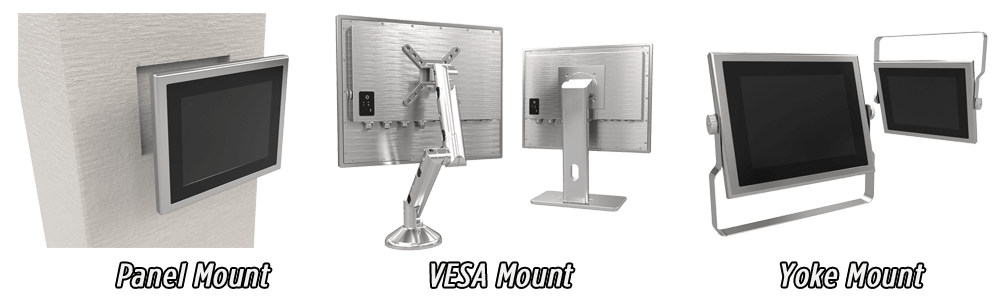

■ 豊富な取付方法

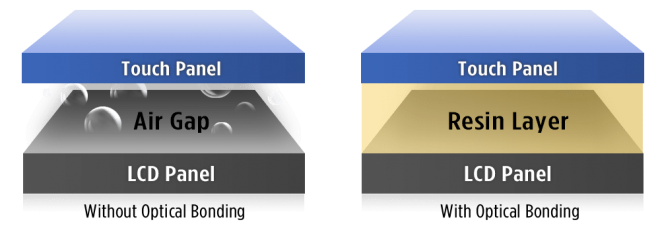

■ オプティカルボンディングによる強化(オプション)

 →オプティカルボンディングは、タッチパネルとLCDパネルの間の脆弱なエアギャップを耐久性の高い樹脂で埋めます。  この処置を施した産業用ディスプレイは、耐久性が高まり、画像が明るくなります。  さらにオプティカルボンディングは、明るい設定での眩しさを軽減し、高湿度の環境下での結露を防ぐことにより、タッチパネルの精度と読み取りやすさも向上させます。







■ 高輝度対応(オプション)

 →1000cd/㎡までの高輝度LCDパネルに変更可能。屋外などの環境下での視認性を向上。

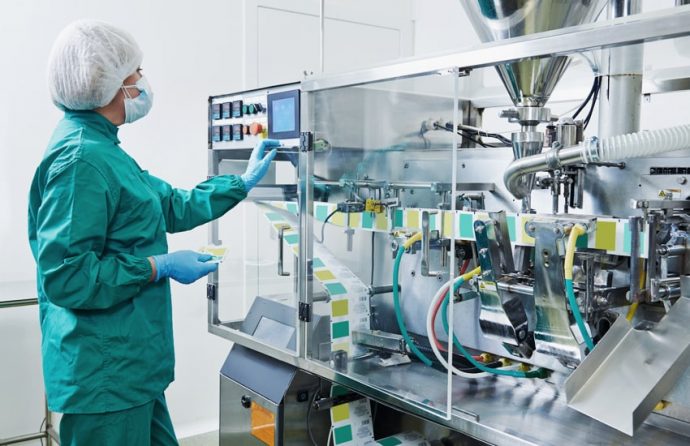

【使用事例】

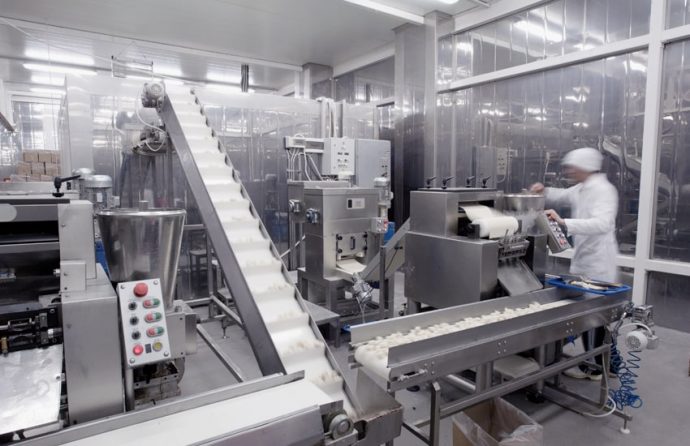

 食品工場

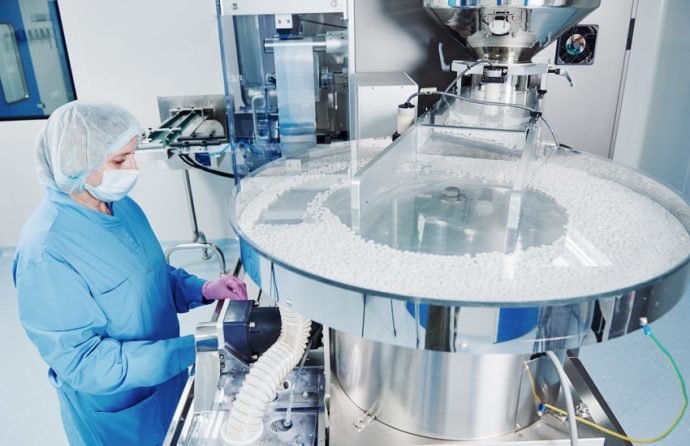

 薬品工場





 クリーンルーム



【製品】

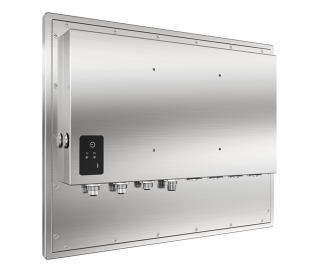

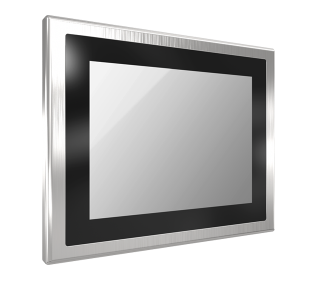

12.1″サイズ(4:3)
 「SIO-212R-J1900」(抵抗膜式タッチパネル)
 「SIO-212C-J1900」(静電容量式タッチパネル)





製品仕様
LCDサイズ12.1" (4:3)
最大解像度1024 x 768 (XGA)
輝度(cd/m2)600
コントラスト比1000:1
色数16.2M
ピクセルピッチ (mm)0.24 (H) x 0.24 (V)
視野角 (H-V)178 / 178
バックライトMTBF50,000 時間 (LED バックライト)
タッチパネル5線抵抗膜式タッチパネル
投影型静電容量式タッチパネル
CPUIntel® Celeron® Processor J1900、2.0 GHz、4コア、10W
メモリ4GB DDR3L SO-DIMM
LAN (ギガビット)Intel® I210-IT (Wake-on-LAN & PXE サポート)
1x LAN by M12コネクタ X-Code 8ピン
オーディオコーデックRealtek ALC886
ストレージ64GB mSATA SSD
1x 内部 SIMソケット
拡張1x フルサイズ Mini PCIe
COM1x RS-232/422/485 M12コネクタ A-Code 8ピン
USB2x USB 2.0 by M12コネクタ A-code 8ピン
その他1x RS-232/422/485 M12コネクタ A-Code 8ピン 追加可能
2x USB 2.0 by M12コネクタ A-code 8ピン 追加可能
1x LAN by M12コネクタ X-Code 8ピン 追加可能
対応OSWindows 10、Windows 7、WES7
Linux kernel 3.x
電源モードATX
入力電圧110 ~ 240V AC入力
12V DC入力(オプション)
電源コネクタM12 A-code 4ピン
動作温度-20°C~55°C(オプション: -20°C~60°C)
保存温度-20°C~70°C
湿度10%~80% (結露無し)
耐振動SSD: 2.4 Grms, 5 - 500 Hz, 0.5 hr/axis
HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 20G, half sine, 11ms
IPレベルフルシステム IP66/IP69K
規格/認証CE, FCC Class B
フロントパネル構造ステンレス SUS316
外形寸法350 (W) x 285 (H) x 49.5 (D) mm
固定方法VESA取付け穴 100 x 100mm
(オプション Yokeマウント、パネルマウント)

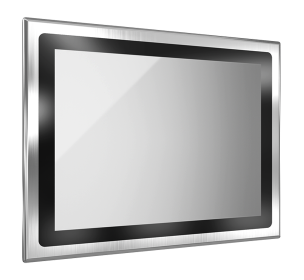

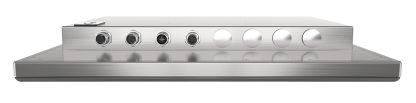

15″サイズ(4:3)
 「SIO-215R-J1900」(抵抗膜式タッチパネル)
 「SIO-215C-J1900」(静電容量式タッチパネル)





製品仕様
LCDサイズ15" (4:3)
最大解像度1024 x 768 (XGA)
輝度(cd/m2)300
コントラスト比2000:1
色数16.2M
ピクセルピッチ (mm)0.297 (H) x 0.297 (V)
視野角 (H-V)176/ 176
バックライトMTBF70,000 時間 (LED バックライト)
タッチパネル5線抵抗膜式タッチパネル
投影型静電容量式タッチパネル
CPUIntel® Celeron® Processor J1900、2.0 GHz、4コア、10W
メモリ4GB DDR3L SO-DIMM
LAN (ギガビット)Intel® I210-IT (Wake-on-LAN & PXE サポート)
1x LAN by M12コネクタ X-Code 8ピン
オーディオコーデックRealtek ALC886
ストレージ64GB mSATA SSD
1x 内部 SIMソケット
拡張1x フルサイズ Mini PCIe
COM1x RS-232/422/485 M12コネクタ A-Code 8ピン
USB2x USB 2.0 by M12コネクタ A-code 8ピン
その他1x RS-232/422/485 M12コネクタ A-Code 8ピン 追加可能
2x USB 2.0 by M12コネクタ A-code 8ピン 追加可能
1x LAN by M12コネクタ X-Code 8ピン 追加可能
対応OSWindows 10、Windows 7、WES7
Linux kernel 3.x
電源モードATX
入力電圧110 ~ 240V AC入力
12V DC入力(オプション)
電源コネクタM12 A-code 4ピン
動作温度-20°C~55°C(オプション: -20°C~60°C)
保存温度-20°C~70°C
湿度10%~80% (結露無し)
耐振動SSD: 2.4 Grms, 5 - 500 Hz, 0.5 hr/axis
HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 20G, half sine, 11ms
IPレベルフルシステム IP66/IP69K
規格/認証CE, FCC Class B
フロントパネル構造ステンレス SUS316
外形寸法385 (W) x 310 (H) x 49.5 (D) mm
固定方法VESA取付け穴 100 x 100mm
(オプション Yokeマウント、パネルマウント)

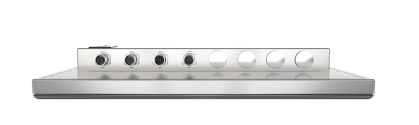

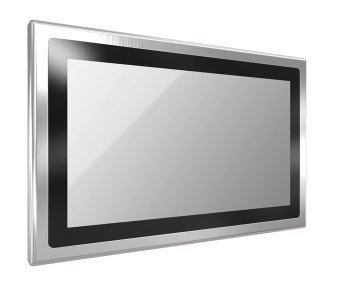

15.6″サイズ(16:9)
 「SIO-W215R-J1900」(抵抗膜式タッチパネル)
 「SIO-W215C-J1900」(静電容量式タッチパネル)





製品仕様
LCDサイズ15.6" (16:9)
最大解像度1920 x 1080 (フルHD)
輝度(cd/m2)450
コントラスト比800:1
色数16.2M
ピクセルピッチ (mm)0.17925 (H) x 0.17925 (V)
視野角 (H-V)170/ 170
バックライトMTBF50,000 時間 (LED バックライト)
タッチパネル5線抵抗膜式タッチパネル
投影型静電容量式タッチパネル
CPUIntel® Celeron® Processor J1900、2.0 GHz、4コア、10W
メモリ4GB DDR3L SO-DIMM
LAN (ギガビット)Intel® I210-IT (Wake-on-LAN & PXE サポート)
1x LAN by M12コネクタ X-Code 8ピン
オーディオコーデックRealtek ALC886
ストレージ64GB mSATA SSD
1x 内部 SIMソケット
拡張1x フルサイズ Mini PCIe
COM1x RS-232/422/485 M12コネクタ A-Code 8ピン
USB2x USB 2.0 by M12コネクタ A-code 8ピン
その他1x RS-232/422/485 M12コネクタ A-Code 8ピン 追加可能
2x USB 2.0 by M12コネクタ A-code 8ピン 追加可能
1x LAN by M12コネクタ X-Code 8ピン 追加可能
対応OSWindows 10、Windows 7、WES7
Linux kernel 3.x
電源モードATX
入力電圧110 ~ 240V AC入力
12V DC入力(オプション)
電源コネクタM12 A-code 4ピン
動作温度-20°C~55°C(オプション: -20°C~60°C)
保存温度-20°C~70°C
湿度10%~80% (結露無し)
耐振動SSD: 2.4 Grms, 5 - 500 Hz, 0.5 hr/axis
HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 20G, half sine, 11ms
IPレベルフルシステム IP66/IP69K
規格/認証CE, FCC Class B
フロントパネル構造ステンレス SUS316
外形寸法425 (W) x 276 (H) x 49.5 (D) mm
固定方法VESA取付け穴 100 x 100mm
(オプション Yokeマウント、パネルマウント)

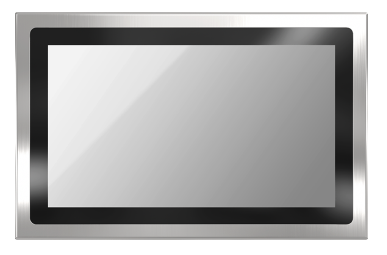

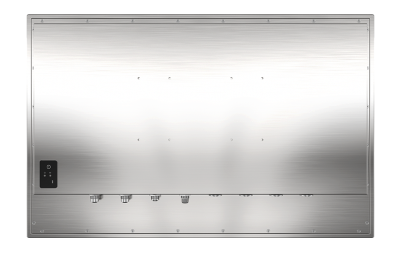

21.5″サイズ(16:9)
 「SIO-W221R-J1900」(抵抗膜式タッチパネル)
 「SIO-W221C-J1900」(静電容量式タッチパネル)





製品仕様
LCDサイズ21.5" (16:9)
最大解像度1920 x 1080 (フルHD)
輝度(cd/m2)300
コントラスト比1000:1
色数16.2M
ピクセルピッチ (mm)0.248 (H) x 0.248 (V)
視野角 (H-V)178/ 178
バックライトMTBF50,000 時間 (LED バックライト)
タッチパネル5線抵抗膜式タッチパネル
投影型静電容量式タッチパネル
CPUIntel® Celeron® Processor J1900、2.0 GHz、4コア、10W
メモリ4GB DDR3L SO-DIMM
LAN (ギガビット)Intel® I210-IT (Wake-on-LAN & PXE サポート)
1x LAN by M12コネクタ X-Code 8ピン
オーディオコーデックRealtek ALC886
ストレージ64GB mSATA SSD
1x 内部 SIMソケット
拡張1x フルサイズ Mini PCIe
COM1x RS-232/422/485 M12コネクタ A-Code 8ピン
USB2x USB 2.0 by M12コネクタ A-code 8ピン
その他1x RS-232/422/485 M12コネクタ A-Code 8ピン 追加可能
2x USB 2.0 by M12コネクタ A-code 8ピン 追加可能
1x LAN by M12コネクタ X-Code 8ピン 追加可能
対応OSWindows 10、Windows 7、WES7
Linux kernel 3.x
電源モードATX
入力電圧110 ~ 240V AC入力
12V DC入力(オプション)
電源コネクタM12 A-code 4ピン
動作温度-20°C~55°C(オプション: -20°C~60°C)
保存温度-20°C~70°C
湿度10%~80% (結露無し)
耐振動SSD: 2.4 Grms, 5 - 500 Hz, 0.5 hr/axis
HDD: 1 Grms, 5 - 500 Hz, 0.5 hr/axis
耐衝撃SSD: 20G, half sine, 11ms
IPレベルフルシステム IP66/IP69K
規格/認証CE, FCC Class B
フロントパネル構造ステンレス SUS316
外形寸法588.5 (W) x 380 (H) x 52.8 (D) mm
固定方法VESA取付け穴 100 x 100mm
(オプション Yokeマウント、パネルマウント)
