産業用マザーボード(Avalue)

index_logo_new3



産業用CPUボード | 産業用マザーボード | 小型BOXコンピュータ | パネルPC | 周辺機器



Mini-ITX | Micro-ATX | ATX



Mini-ITXボード

EMX-Q170P

 EMX-Q170P EMX-Q170P-2
LGA1151 第6世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Skylake-S)
Intel® Q170 Expressチップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x Display Port、1x HDMI、1x VGA、2-ch 18/24-bit LVDS
トリプルディスプレイ対応
1x Intel® I219LM Gigabit イーサネット
1x Intel® I211AT Gigabit イーサネット
Intel® HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
5x SATAⅢ
4x USB3.0、8x USB2.0
1x RS-232/422/485、5x RS-232
1x KB/MS
4-bit GPI/4-bit GPO
TPM2.0 サポート
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg


EMX-Q87R

 EMX-Q87 EMX-Q87R-2
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Haswell & Haswell Refresh)
Intel® Q87Express チップセット
2× 204ピン SODIMM 最大16GB DDR3 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x VGA、2-ch 18/24-bit LVDS
トリプルディスプレイ対応
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I211AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x PCIe x16
1x Mini PCIe (mSATAサポート)
1x CFast
4x SATAⅢ
6x USB3.0、6x USB2.0
1x RS-232/422/485、5x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
Intel® ATM9.0 サポート
TPM1.2(オプション)
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.47 Kg


EMX-QM77

 EMX-QM77 EMX-QM77-2
PGA988B (Socket G2) 第3世代 Intel® Core™ iシリーズ CPU対応
 (モバイル Ivy Bridge)
Intel® QM77 Express チップセット
2× 204ピン SODIMM 最大16GB DDR3 1333/1600MHz SDRAM
1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® 82583V Gigabitイーサネット
1x Intel® 82579LM Gigabitイーサネット
1x PCIe x16
1x Mini PCIe (mSATAサポート)
1x CFast
2x SATAⅢ、3x SATAⅡ
4x USB3.0、8x USB2.0
3x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
Intel® ATM8.0 サポート
TPM1.2
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.47 Kg


EMX-QM67

 EMX-QM67 EMX-QM67-2
PGA988B (Socket G2) 第2/第3世代 Intel® Core™ iシリーズ CPU対応
 (モバイル Sandy Bridge/Ivy Bridge)
Intel® QM67 Express チップセット
2× 204ピン SODIMM 最大16GB DDR3 1066/1333MHz SDRAM
1x Display Port、1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® 82583V Gigabitイーサネット
1x Intel® 82579LM Gigabitイーサネット
1x PCIe x16
1x Mini PCIe
1x CFast
2x SATAⅢ、3x SATAⅡ
12x USB2.0
4x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
Intel® ATM7.0 サポート
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.47 Kg


EMX-CDV

 EMX-CDV EMX-CDV-2
Intel® Cedar View シリーズ CPU
・Intel® Atom™ D2550 2コア 1.86GHz CPU
 (オプション N2600 2コア 1.6GHz/N2800 2コア 1.86GHz CPU)
Intel® ICH10-R Express チップセット
2× 204ピン SODIMM 最大16GB DDR3 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC269 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
2x Realtek RTL8111E Gigabitイーサネット
1x PCI
2x Mini PCIe
4x SATAⅡ
7x USB2.0
6x RS-232
1x KB/MS
4-bit GPI/4-bit GPO
TPM1.2(オプション)
+12V DC入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.47 Kg



EMX-BSWP

 EMX-BSW-1 EMX-BSW-2
Intel® Braswell N3000 シリーズ SoC
・Intel® Celeron N3160 2.24GHz (バースト) /1.6GHz 4コア 6W
2× 204ピン SODIMM 最大8GB DDR3L 1600MHz SDRAM
オンボード eMMC(オプション 32GB)
1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC662 オーディオ、Mic-in/Line-out
2x Intel® I211AT Gigabitイーサネット
1x PCIe x1
2x Mini PCIe(1x mSATAサポート)
2x SATAⅢ、2x SATA用電源
4x USB3.0、4x USB2.0
1x RS-232/422/485、5x RS-232
1x SDカードスロット
1x SIMカードスロット
4-bit GPI/4-bit GPO
+12V DC入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.4 Kg


EMX-BYT2

 EMX-BYT2-1 EMX-BYT2-2
Intel® Bay Trail シリーズ SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
2x 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
オンボード eMMC(オプション 32GB)
1x HDMI、1x VGA、2-ch LVDS
Realtek ALC662 オーディオ、Mic-in/Line-out
2x Intel® I211AT イーサネット
1x PCIe x1
2x Mini PCIe(1x mSATAサポート)
2x SATAⅡ、2x SATA用電源
4x USB3.0、2x USB2.0
1x RS-232/422/485、5x RS-232
1x SDカードスロット
1x SIMカードスロット
4-bit GPI/4-bit GPO
TPM2.0(オプション)
+12V DC入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.4 Kg



MX1900J

 MX1900J MX1900J-2
Intel® Bay Trail シリーズ SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
2x 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x Display Port、1x VGA、2-ch LVDS
Realtek ALC892 HDオーディオ、Mic-in/Line-out
2x Intel® I211AT イーサネット
2x Mini PCIe(1x mSATAサポート)
2x SATAⅡ
4x USB3.0、4x USB2.0
1x RS-232
1x LPT
4-bit GPI/4-bit GPO
+12V DC入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.47 Kg



SEMX-H81

 SEMX-H81 SEMX-H81-2
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Haswell & Haswell Refresh)
Intel® H81 Express チップセット
2× 240ピン DIMM 最大16GB DDR3 1333/1600MHz SDRAM
1x HDMI、1x DVD-D、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC892 7.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Realtek RTL8111E Gigabitイーサネット
1x PCIe x16
1x Mini PCIe
2x SATAⅢ、2x SATAⅡ
2x USB3.0、7x USB2.0
1x RS-232
1x KB/MS
4-bit GPI/4-bit GPO
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.4 Kg



EMX-B75

 EMX-B75 EMX-B75-2
LGA1155 第3世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Ivy Bridge)
Intel® B75 Expressチップセット
2× 204ピン SODIMM 最大16GB DDR3 1333/1600MHz SDRAM
1x HDMI、1x DVI-D、1x VGA
Realtek ALC662/ 661 HD オーディオ、Mic-in/Line-out
2x Realtek RTL8111E Gigabit イーサネット
1x Mini-PCIe(mSATAサポート)
5x SATAⅡ
2x USB3.0、8x USB2.0
8x RS-232、2x RS-422/485
1x LPT
ATX 20ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.4 Kg



EMX-H61

 EMX-H61 EMX-H61-2
LGA1155 第2/第3世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Sandy Bridge/Ivy Bridge)
Intel® H61 Expressチップセット
2× 240ピン DIMM 最大8GB DDR3 1066/1333MHz SDRAM
1x HDMI、1x DVI-D、1x VGA
Realtek ALC892 7.1-ch HD オーディオ、Mic-in/Line-in/Line-out
2x BroadcomR 57788 Gigabit イーサネット
1x PCIe x16
1x Mini-PCIe
4x SATAⅡ
2x USB3.0、8x USB2.0
8x RS-232、2x RS-422/485
1x LPT
ATX 20ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.4 Kg



EMX-CDT

 EMX-CDT EMX-CDT-2
Intel® Cedar View シリーズ CPU
・Intel® Atom™ D2550 2コア 1.86GHz CPU
Intel® NM10 Express チップセット
1× 204ピン SODIMM 最大8GB DDR3 1066/1333MHz SDRAM
1x HDMI、1x VGA、1-ch 18/24-bit LVDS
Realtek ALC662/ 661 5.1-ch HD オーディオ、Mic-in/Line-out
2x Realtek RTL8111E Gigabitイーサネット
1x PCIe x1
1x Mini PCIe(mSATAサポート)
2x SATAⅡ
8x USB2.0
6x RS-232
1x LPT
1x KB、1x MS
4-bit GPI/4-bit GPO
ATX 20ピン、12V 4ピン電源入力
動作温度範囲 :0~60℃
湿度 :0~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.48 Kg




Micro-ATXボード

ERX-H110P

 ERX-H110P-1 ERX-H110P-2
LGA1151 第6世代 Intel® Core™ シリーズ CPU対応
 (デスクトップ Skylake-S)
Intel® H110 Express チップセット
2x 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM
1x Display Port、1x HDMI、1x VGA デュアルディスプレイ対応
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I210AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x PCIe x16、3x PCIe x1、1x Mini PCIe(mSATAサポート)
4x SATAⅢ
4x USB3.0、4x USB2.0
1x RS-232/422/485、5x RS-232
1x SIMカードスロット
1x KB/MS
4-bit GPI/4-bit GPO
TPM2.0
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 243.84mm x 243.84mm
重量: 0.6 Kg



ERX-Q77

 ERX-Q77 ERX-Q77-2
LGA1155 第2/第3世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Sandy Bridge/Ivy Bridge)
Intel® Q77 Expressチップセット
4× 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x HDMI、1x VGA、2-ch 18/24-bit LVDS デュアルディスプレイ対応
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® 82579LM Gigabit イーサネット
1x Intel® 82574L Gigabit イーサネット
1x PCIe x16、3x PCI
2x SATAⅢ、4x SATAⅡ
4x USB3.0、6x USB2.0
2x RS-232/422/485、3x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
Intel® ATM8.0 サポート
TPM1.2
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 243.84mm x 243.84mm
重量: 0.6 Kg



ATXボード

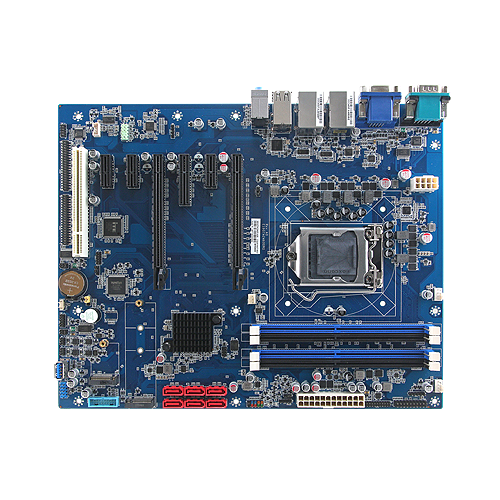

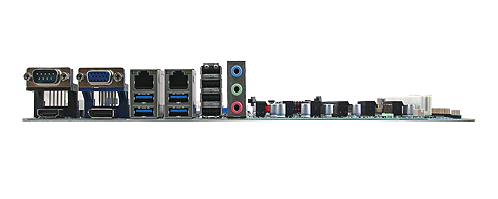

EAX-C246P

LGA1151 第8世代 Intel® Core™ シリーズ Coffee Lake CPU対応 ATXマザーボード

LGA1151 第8世代 Intel® Core™ シリーズ CPU対応 (Coffee Lake)
Intel® C246 Express チップセット
4x 288ピン DIMM 最大64GB DDR4 2400/2666MHz SDRAM(CPU次第ではECC対応可)
1x Display Port、1x HDMI、1x VGA トリプルディスプレイ対応
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219LM Gigabitイーサネット
1x Intel® I211AT Gigabitイーサネット
2x PCIe x16、1x PCIe x4、3x PCIe x1、1x PCI
1x M.2 Key M 2242/2260/2280 スロット(Intel RST, PCIe x4 モード SSD対応)
1x M.2 Key A 2230 スロット(WiFiモジュール対応)
6x SATAⅢ(RAID 0, 1, 5, 10 サポート)
4x USB3.1、2x USB3.0、6x USB2.0
2x RS-232/422/485、8x RS-232
1x KB、1x MS
8-bit GPI/8-bit GPO
TPM2.0
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 304.8mm x 243.84mm
重量: 0.6 Kg



EAX-Q170P

 EAX-Q170P-1 EAX-Q170P-2
LGA1151 第6世代 Intel® Core™ シリーズ CPU対応
 (デスクトップ Skylake-S)
Intel® Q170 Express チップセット
4x 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM
1x Display Port、1x HDMI、1x VGA トリプルディスプレイ対応
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219LM Gigabitイーサネット
1x Intel® I211AT Gigabitイーサネット
1x PCIe x16、1x PCIe x4、1x PCIe x1、4x PCI
1x Mini PCIe(mSATAサポート)
6x SATAⅢ
6x USB3.0、6x USB2.0
1x RS-232/422/485、5x RS-232
1x SIMカードスロット
1x KB、1x MS
4-bit GPI/4-bit GPO
TPM2.0
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 304.8mm x 243.84mm
重量: 0.6 Kg



EAX-C226

 EAX-C226 EAX-C226-2
LGA1150 第4世代 Intel® Xeon/Core™ iシリーズ CPU対応
 (デスクトップ Haswell & Haswell Refresh)
Intel® C226 Express チップセット
4× 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x Display Port、1x DVD-D、1x VGA トリプルディスプレイ
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I217LM Gigabitイーサネット
1x Intel® I210AT Gigabitイーサネット
1x PCIe x16、1x PCIe x4、1x PCIe x1、4x PCI
6x SATAⅢ
4x USB3.0、9x USB2.0
1x RS-232/422/485、5x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 304.8mm x 243.84mm
重量: 0.6 Kg



EAX-Q87R

 EAX-Q87R EAX-Q87R-2
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Haswell & Haswell Refresh)
Intel® Q87 Express チップセット
4× 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x Display Port、1x DVD-D、1x VGA トリプルディスプレイ
Realtek ALC892 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I217LM Gigabitイーサネット
1x Intel® I210AT Gigabitイーサネット
1x PCIe x16、1x PCIe x4、1x PCIe x1、4x PCI
6x SATAⅢ
4x USB3.0、9x USB2.0
1x RS-232/422/485、5x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 304.8mm x 243.84mm
重量: 0.6 Kg



EAX-Q77

 EAX-Q77 EAX-Q77-2
LGA1155 第2/第3世代 Intel® Core™ iシリーズ CPU対応
 (デスクトップ Sandy Bridge/Ivy Bridge)
Intel® Q77 Expressチップセット
4× 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x HDMI、1xDVI、1x VGA、デュアルディスプレイ対応
Realtek ALC269Q 5.1-ch HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® 82579LM Gigabit イーサネット
1x Intel® 82574L Gigabit イーサネット
1x PCIe x16、1x PCIe x4、1x PCIe x1、4x PCI
1x Mini PCIe
2x SATAⅢ、4x SATAⅡ
4x USB3.0、9x USB2.0
1x RS-232/422/485、5x RS-232
1x KB、1x MS
4-bit GPI/4-bit GPO
Intel® ATM8.0 サポート
TPM1.2
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度: 0~90% (結露無し)
寸法: 304.8mm x 243.84mm
重量: 0.6 Kg
