産業用CPUボード（Avalue）

index_logo_new3



産業用CPUボード　｜　産業用マザーボード　｜　小型BOXコンピュータ　｜ パネルPC　｜ 周辺機器


3.5″サイズ　｜　EPICサイズ　｜　5.25″サイズ　｜　Qseven　｜　COM Express　｜　



3.5″サイズ CPUボード

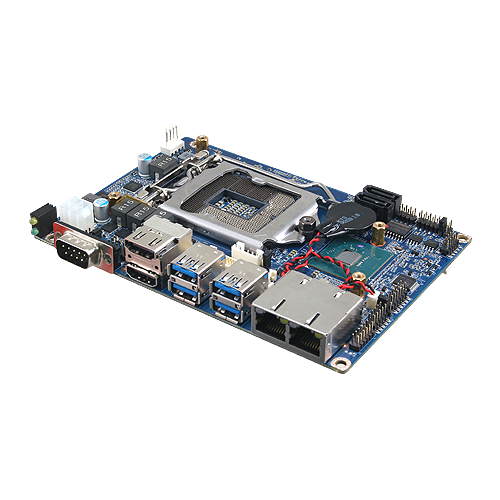

ECM-CFS
LGA1151 第8世代 Intel® Core™ シリーズ Coffee Lake 低消費CPU対応 3.5″サイズ CPUボード
　
第8世代 Intel® Core™ シリーズ CPU (Coffee Lake)
・Intel® Core™ i7-8700T 2.4GHz/4.0GHz(ブースト時) 6コア CPU 35W
・Intel® Core™ i5-8500T 2.1GHz/3.5GHz(ブースト時) 6コア CPU 35W
・Intel® Core™ i3-8100T 3.1GHz 4コア CPU 35W
・Intel® Pentium® Gold G5400T 3.1GHz 2コア CPU 35W
・Intel® Celeron® G4900T 2.9GHz 2コア CPU 35W
Intel® Q370/H310 Express チップセット
1x 260ピン SODIMM 最大16GB DDR4 2400/2666MHz SDRAM
2x HDMI、18/24-bit 2-ch LVDS　トリプルディスプレイ対応
HDMI 最大解像度: 4096×2304 @30Hz
Realtek ALC892 5.1-ch HDオーディオ、Mic-in/Line-in/Line-out
1x Intel® I211AT Gigabitイーサネット
1x Intel® I219LM Gigabitイーサネット
1x Mini PCIe (mSATAサポート)
2x SATAⅢ
2x RS-232
4x USB3.1、2x USB2.0
4-bit GPI/4-bit GPO
+12V DC入力
CE, FCC Class B 準拠
動作温度範囲 ：0～60℃
湿度 ：0～90% （結露無し）
寸法 ：146mm x 102mm
重量 ：0.2 Kg
対応OS： Windows 10（64-bit）　　　　
　　　　 Linux


ECM-QM87R
　ECM-QM87
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell Refresh）
・Intel® Core™ i5-4422E 1.8GHz 2コア CPU
・Intel® Core™ i3-4110E 2.6GHz 2コア CPU
Intel® QM87 チップセット
1× 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　トリプルディスプレイ対応
HDMI Mode: 4000×2000 @25Hz
5.1-CH オーディオ
1x Intel® I210AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x Mini PCIe (mSATAサポート)
2x SATAⅢ
2x COM
6x USB3.0、2x USB2.0
4-bit GPI/4-bit GPO
Intel® ATM9.0 サポート
+12V DC入力
動作温度範囲 ：0～60℃
湿度 ：0～90% （結露無し）
寸法 ：146mm x 102mm
重量 ：0.2 Kg


ECM-QM87
　ECM-QM87
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell）
・Intel® Core™ i7-4700EQ 2.4GHz 4コア CPU
・Intel® Core™ i5-4400E 2.7GHz 2コア CPU
・Intel® Core™ i3-4102E 1.6GHz 2コア CPU
Intel® QM87 チップセット
1× 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　トリプルディスプレイ対応
HDMI Mode: 4000×2000 @25Hz
5.1-CH オーディオ
1x Intel® I210AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x Mini PCIe (mSATAサポート)
2x SATAⅢ
2x COM
6x USB3.0、2x USB2.0
4-bit GPI/4-bit GPO
Intel® ATM9.0 サポート
+12V DC入力
動作温度範囲 ：0～60℃
湿度 ：0～90% （結露無し）
寸法 ：146mm x 102mm
重量 ：0.2 Kg


ECM-BYT2
ECM-BYT2
Intel® Bay Trail シリーズ SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　デュアルディスプレイ
5.1-ch オーディオ
2x Realtek RTL8111E Gigabit イーサネット
1x Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
1x SATAⅡ
2x COM
1x USB3.0、7 USB2.0
4-bit GPI/4-bit GPO
TPM1.2（オプション）
広範囲電圧入力: +12V～+26V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg



ECM-BYT
　ECM-BYT
Intel® Bay Trail シリーズ SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　デュアルディスプレイ
5.1-ch オーディオ
2x Intel® I210AT Gigabit イーサネット
1x Mini PCIe (mSATAサポート)
1x SATAⅡ
1x CF
4x COM
1x USB3.0、3x USB2.0
4-bit GPI/4-bit GPO
TPM1.2（オプション）
広範囲電圧入力: +12V～+26V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg



ECM-KA
　ECM-KA
AMD Embedded G シリーズ SoC
・AMD GX-415GA 1.5GHz 4コア SoC
　　(オプション GX-217GA 1.6GHz、GX-210HA 1.0GHz)
AMD Radeon™ HD8330E GPU
1×204ピン SODIMM 最大4GB DDR3 1600MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS
5.1-CH オーディオ
2x Realtek RTL8111E Gigabit イーサネット
1x Mini PCIe（mSATA サポート）
1x CF
2x SATAⅡ
2x COM
2x USB3.0、6x USB2.0
4-bit GPI/4-bit GPO
タッチスクリーンインターフェイス搭載可能（オプション）
広範囲電圧入力: +12V～+26V
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.28 Kg


ECM-QM77
　ECM-QM77
PGA988B (Socket G2) 第2/第3世代 Intel® Core™ iシリーズ CPU対応
　（モバイル Sandy Bridge/Ivy Bridge）
Intel® QM77 チップセット
1x 204ピン SODIMM 最大8GB DDR3 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　トリプルディスプレイ
7.1-CH オーディオ
1x Intel® 82574L Gigabit イーサネット
1x Intel® 82579 Gigabit イーサネット
1x Mini-PCIe (mSATAサポート)
2x SATAⅢ
2x COM
4x USB3.0、2x USB2.0
4-bit GPI/4-bit GPO
Intel® ATM8.0 サポート
+12V DC入力
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg



ECM-LX800W
　ECM-LX800W
AMD Geode LX800 500MHz 0.9W CPU
AMD CS5536 チップセット
ITE IT8888G PCI to ISA ブリッジ
1× 200ピン SODIMM 最大1GB DDR SDRAM
1x VGA、1-ch 18-bit LVDS、18/24-bit TTL　デュアルディスプレイ
2-ch オーディオ
2x Realtek RTL8101L イーサネット
1x PC/104
1x CF
1x EIDE
2x SATA
4x COM
4x USB2.0
8-bit GPI/8-bit GPO
+5V & +12V DC入力
広範囲動作温度: -40℃～+85℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg



ECM-LX800D
　ECM-LX800D
AMD Geode LX800 500MHz 0.9W CPU
AMD CS5536 チップセット
オンボード 256MB DDR メモリ（オプション 512MB DDR メモリ）
1x VGA、1-ch 18-bit LVDS、18/24-bit TTL　デュアルディスプレイ
2-ch オーディオ
2x Realtek RTL8101L イーサネット
1x PC/104
1x CF
1x EIDE
2x SATA
2x COM
2x USB2.0
4-bit GPI/4-bit GPO
広範囲電圧入力: +10V～+24V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg



ECM-LX800
　ECM-LX800
AMD Geode LX800 500MHz 0.9W CPU
AMD CS5536 チップセット
ITE IT8888G PCI to ISA ブリッジ
1× 200ピン SODIMM 最大1GB DDR SDRAM
1x VGA、1-ch 18-bit LVDS、18/24-bit TTL　デュアルディスプレイ
2-ch オーディオ
2x Realtek RTL8101L イーサネット
1x PC/104
1x CF
1x EIDE
2x SATA
4x COM
4x USB2.0
8-bit GPI/8-bit GPO
+5V & +12V DC入力
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg




EPICサイズ　CPUボード

EPI-QM87R
　EPI-QM87R
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell Refresh）
・Intel® Core™ i5-4422E 1.8GHz 2コア CPU
・Intel® Core™ i3-4110E 2.6GHz 2コア CPU
Intel® QM87 チップセット
1× 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
2x HDMI、1x DVI-I、2-ch LVDS　トリプルディスプレイ対応
HDMI Mode: 4000×2000 @25Hz
5.1-ch オーディオ
1x Intel® I210AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x Mini PCIe (mSATAサポート)
2x SATAⅢ
2x COM
6x USB3.0、2x USB2.0
4-bit GPI/4-bit GPO
Intel® ATM9.0 サポート
広範囲電圧入力： +12V～+19V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 165mm x 115mm
重量： 0.18 Kg



EPI-QM87
　EPI-QM87
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell）
・Intel® Core™ i7-4700EQ 2.4GHz 4コア CPU
・Intel® Core™ i5-4400E 2.7GHz 2コア CPU
・Intel® Core™ i3-4102E 1.6GHz 2コア CPU
Intel® QM87 チップセット
1× 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、1x DVI-I、2-ch LVDS　トリプルディスプレイ対応
HDMI Mode: 4000×2000 @25Hz
5.1-ch オーディオ
1x Intel® I210AT Gigabitイーサネット
1x Intel® I217LM Gigabitイーサネット
1x Mini PCIe (mSATAサポート)
2x SATAⅢ
2x COM
6x USB3.0、2x USB2.0
4-bit GPI/4-bit GPO
Intel® ATM9.0 サポート
広範囲電圧入力： +12V～+19V
動作温度範囲 ：0～60℃
湿度 ：0～90% （結露無し）
寸法 ：165mm x 115mm
重量 ：0.18 Kg


EPI-QM77
　EPI-QM77
PGA988B (Socket G2) 第2/第3世代 Intel® Core™ iシリーズ CPU対応
　（モバイル Sandy Bridge/Ivy Bridge）
Intel® QM77 チップセット
1x 204ピン SODIMM 最大8GB DDR3 1066/1333MHz SDRAM
1x HDMI、1x DVI-I、2-ch LVDS　トリプルディスプレイ
7.1-ch オーディオ
1x Intel® 82574L Gigabit イーサネット
1x Intel® 82579 Gigabit イーサネット
1x Mini-PCIe (mSATAサポート)
2x SATAⅢ
2x COM
10x USB2.0
8-bit GPI/8-bit GPO
Intel® ATM7.0 サポート
広範囲電圧入力： +12V～+19V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 165mm x 115mm
重量： 0.18 Kg



EPI-LX800
　 EPI-LX800s
AMD Geode LX800 500MHz 0.9W CPU
AMD CS5536 チップセット
ITE IT8888G PCI to ISA ブリッジ
1× 200ピン SODIMM 最大1GB DDR SDRAM
1x VGA、1-ch 18-bit LVDS、18/24-bit TTL　デュアルディスプレイ
2-ch オーディオ
2x Realtek RTL8101L イーサネット
1x PCI-104
1x CF
1x EIDE
2x COM
4x USB2.0
8-bit GPI/8-bit GPO
タッチスクリーンインターフェイス搭載可能（オプション）
+12V DC入力
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 165mm x 115mm
重量： 0.2 Kg




5.25″サイズ　CPUボード

EBM-QM87U
　EBM-QM87U
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell）
・Intel® Core™ i7-4650U 3.3GHz 2コア SoC
・Intel® Core™ i5-4300U 1.9GHz 2コア SoC
・Intel® Core™ i3-4010U 1.7GHz 2コア SoC
2× 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、2-ch LVDS　デュアルディスプレイ対応
HDMI Mode: 4000×2000 @25Hz
5.1-ch オーディオ
1x Intel® I210AT Gigabitイーサネット
1x Intel® I218LM Gigabitイーサネット
2x Mini PCIe (mSATAサポート)
1x CF
1x SATAⅡ
4x COM
2x USB3.0、4x USB2.0
8-bit GPI/8-bit GPO
タッチスクリーンインターフェイス搭載可能（オプション）
広範囲電圧入力： +12V～+26V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 203mm x 146mm
重量： 0.25 Kg



EBM-BYT
　EBM-BYT
Intel® Bay Trail シリーズ SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch LVDS　デュアルディスプレイ
5.1-ch オーディオ
2x Intel® I211AT Gigabit イーサネット
2x Mini PCIe (mSATAサポート)
1x CF
2x SATAⅡ
6x COM
1x USB3.0、5x USB2.0
8-bit GPI/8-bit GPO
タッチスクリーンインターフェイス搭載可能（オプション）
広範囲電圧入力： +12V～+26V
動作温度範囲： 0～60℃
湿度： 0～90% （結露無し）
寸法： 203mm x 146mm
重量： 0.25 Kg



EBM-LX800
　EBM-LX800web-small
AMD Geode LX800 500MHz 0.9W CPU
AMD CS5536 チップセット
1× 184ピン DIMM 最大 1GB DDR 333/400MHz SDRAM
1x VGA、1-ch 18-bit LVDS、18/24-bit TTL　デュアルディスプレイ
2-ch オーディオ
1x Realtek RTL8101L イーサネット
1x PCI
1x PC/104
1x CF
2x EIDE
2x SATAⅡ
6x COM
4x USB2.0
1x FDD
8-bit GPI/8-bit GPO
+5V & +12V DC入力
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 203mm x 146mm
重量： 0.25 Kg





Qseven　CPUモジュール

EQM-BSW
　EQM-BSW
Intel® Braswell N3000 シリーズ SoC
・Intel® Pentium N3700 1.6GHz 4コア 6W
・Intel® Celeron N3150 1.6GHz 4コア 6W
・Intel® Celeron N3050 1.6GHz 2コア 6W
・Intel® Celeron N3000 1.04GHz 2コア 4W
オンボード DDR3L 2GB メモリ、最大4GB

オンボード eMMC、最大32GB（オプション）

1x HDMI、2-ch 24-bit LVDS　デュアルディスプレイ
1x RealTek RTL8119I Gigabit イーサネット
3x PCIex 1
1x USB3.0、5x USB2.0
2x SATAⅢ
1x LPC
1x SMBus
1x I2C
1x UART
1x CANバス（オプション）
+5V DC入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法 ：70mm x 70mm
重量 ：TBD

EQM-BYT2
　EQM-BYT2
Intel® Bay Trail シリーズ SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Atom™ E3825 1.33GHz 2コア SoC
オンボード DDR3L 4GB メモリ（E3845）/2GB メモリ（E3825）

オンボード eMMC 32GB（E3845）/8GB（E3825）

1x HDMI、2-ch 24-bit LVDS　デュアルディスプレイ
1x RealTek RTL8119I Gigabit イーサネット
3x PCIex 1
1x USB3.0、5x USB2.0
2x SATAⅢ
1x LPC
1x SMBus
1x I2C
1x UART
1x MIPI CSI camera (Linuxのみ)
+5V DC入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法 ：70mm x 70mm
重量 ：TBD



EQM-BYT
　EQM-BYT
Intel® Bay Trail シリーズ SoC
Intel® Atom™ E3845 1.91GHz 4コア SoC
オンボード DDR3L 1066/1333 メモリ、 最大4GB
1x HDMI、2-ch 24-bit LVDS　デュアルディスプレイ
1x Intel® I211AT Gigabit イーサネット
3x PCIex 1
1x USB3.0、5x USB2.0
2x SATAⅢ
1x LPC
1x SMBus
1x I2C
1x UART
+5V DC入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法 ：70mm x 70mm
重量 ：TBD



RQM-IMX6
　RQM-IMX6
ARM CPU
Freescale i.MX6 Cortex-A9 Quad 1GHz CPU
オンボード DDR3 1GB メモリ、 最大2GB
オンボード eMMC 4GB、最大32GB
1x HDMI、2-ch 24-bit LVDS　デュアルディスプレイ
1x Micrel KSZ9031 Gigabit イーサネット
3x PCIex1
4x USB2.0
1x SATA
1x OTG
1x SDIO 8Bit
1x SPI
1x I2C
1x UART
1x CAN
1x GPIO
1x JTAG
1 x MIPI CSI camera
+5V DC入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法 ：70mm x 70mm
重量 ：TBD



EEV-Q701
　EEV-Q701

3.5″サイズ Qseven キャリアボード
Avalue製 & 他社製 Qseven モジュール対応
1x HDMI、1x SDVO、2-ch 18/24-bit LVDS
HDオーディオ、Mic-In/Line-In/Line-Out
1x RJ-45
1x Mini PCIe
2x SATA
2x COM
6x USB2.0
1x SDカードスロット
8-bit GPI/8-bit GPO
+12V DC入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法： 146mm x 102mm
重量： 0.2 Kg




COM Express　CPUモジュール

ESM-SKLH
　ESM-SKLH
COM Express Type6 ベーシック CPUモジュール
第6世代 Intel® Core™ iシリーズ CPU （モバイル Skylake-H）
・Intel® Core™ i7-6820EQ 2.8GHz /3.5GHz (ブースト) 4コア 45W
・Intel® Core™ i5-6440EQ 2.7GHz /3.4GHz (ブースト) 4コア 45W
・Intel® Core™ i3-6102E 1.9GHz 2コア 25W
Intel® QM170 チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I219LM Gigabit イーサネット
Intel® HDオーディオ
8x PCIe x1、1x PCIe x16
4x SATAⅢ
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
2x UART
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm

ESM-QM87R
　ESM-QM87-3
COM Express Type6 ベーシック CPUモジュール
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell Refresh）
・Intel® Core™ i7-4700EQ 3.4GHz 4コア CPU
・Intel® Core™ i5-4422E 1.8GHz 2コア CPU
・Intel® Core™ i3-4110E 2.6GHz 2コア CPU
Intel® QM87 チップセット
2× 204ピン SODIMM 最大16GB DDR3L 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I211AT Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
2x SATAⅢ、2x SATAⅡ
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm
重量： 0.2kg

ESM-QM87
　ESM-QM87-3
COM Express Type6 ベーシック CPUモジュール
第4世代 Intel® Core™ iシリーズ CPU （モバイル Haswell）
・Intel® Core™ i7-4700EQ 3.4GHz 4コア CPU
・Intel® Core™ i5-4400E 2.7GHz 2コア CPU
・Intel® Core™ i3-4102E 1.6GHz 2コア CPU
Intel® QM87 チップセット
2× 204ピン SODIMM 最大16GB DDR3L 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I211AT Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
2x SATAⅢ、2x SATAⅡ
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm

ESM-BYT
　ESM-BYT-3
COM Express Type6 ベーシック CPUモジュール
Intel® Bay Trail シリーズ SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Atom™ E3825 1.33GHz 2コア SoC
2× 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I211AT Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
2x SATAⅡ
1x USB3.0、7x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm

ESM-QM77B
　ESM-QM77B-3
COM Express Type6 ベーシック CPUモジュール
第3世代 Intel® Core™ iシリーズ CPU （モバイル Ivy Bridge）
・Intel® Core™ i7-3612EQ 2.1GHz 4コア CPU
・Intel® Core™ i5-3517UE 1.7GHz 2コア CPU
・Intel® Core™ i3-3120ME 2.4GHz 2コア CPU
Intel® QM77 チップセット
2× 204ピン SODIMM 最大16GB DDR3 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® 82579LM Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
2x SATAⅢ、2x SATAⅡ
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm

ESM-QM77
　ESM-QM77
COM Express Type6 ベーシック CPUモジュール
PGA988B (Socket G2) 第3世代 Intel® Core™ iシリーズ CPU対応
　（モバイル Ivy Bridge）
Intel® QM77 チップセット
1× 204ピン SODIMM 最大8GB DDR3 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® 82579LM Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
2x SATAⅢ、2x SATAⅡ
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 125mm x 95mm

ESM-BDW
　ESM-BDW
COM Express Type6 コンパクト CPUモジュール
第5世代 Intel® Core™ iシリーズ SoC （モバイル Broadwell）
・Intel® Core™ i7-5650U 2-Core 2.2GHz SoC
・Intel® Core™ i5-5350U 2-Core 1.8GHz SoC
・Intel® Core™ i3-5010U 2-Core 2.1GHz SoC
2× 204ピン SODIMM 最大16GB DDR3L 1333/1600MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I218LM Gigabit イーサネット
Intel® HDオーディオ
7x PCIe x1、1x PCIe x16
4x SATAⅢ
2x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃
湿度： 0～90% （結露無し）
寸法： 95mm x 95mm

ESM-BYT2
　ESM-BYT2
COM Express Type6 コンパクト CPUモジュール
Intel® Bay Trail シリーズ SoC
・Intel® Celeron™ J1900 2.0GHz 4コア SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
・Intel® Atom™ E3825 1.33GHz 2コア SoC
2× 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x Display Port、1x HDMI、1x DVI、1x VGA、2-ch 18/24-bit LVDS
1x Intel® I211AT Gigabit イーサネット
Intel® HDオーディオ
3x PCIe x1
2x SATAⅡ
1x USB3.0、7x USB2.0
4-bit GPI/4-bit GPO
2x UART
1x SMBus
1x LPC
1x I2C
広範囲電圧入力: +9V～+19V
動作温度範囲: 0℃～60℃、-40℃～85℃（オプション）
湿度： 0～90% （結露無し）
寸法： 95mm x 95mm

EEV-EX14
　EEV-EX14

Micro-ATXフォームファクタ COM Express Type6 キャリアボード
Avalue製 & 他社製 Qseven モジュール対応
1x Display Port、1x HDMI、1x VGA、2-ch 18/24-bit LVDS
HDオーディオ、Mic-In/Line-In/Line-Out
1x RJ-45
1x PCIe x1、1x PCIe x4、1x PCIe x16
1x Mini PCIe（SIMカードスロット）
1x Expressカード/54
4x SATAⅡ
2x COM
4x USB3.0、8x USB2.0
4-bit GPI/4-bit GPO
ATX入力
動作温度範囲： 0～60℃
湿度：0～90% （結露無し）
寸法： 243.84mm x 243.84mm




PageTop

取扱メーカー
