小型ファンレスタイプ

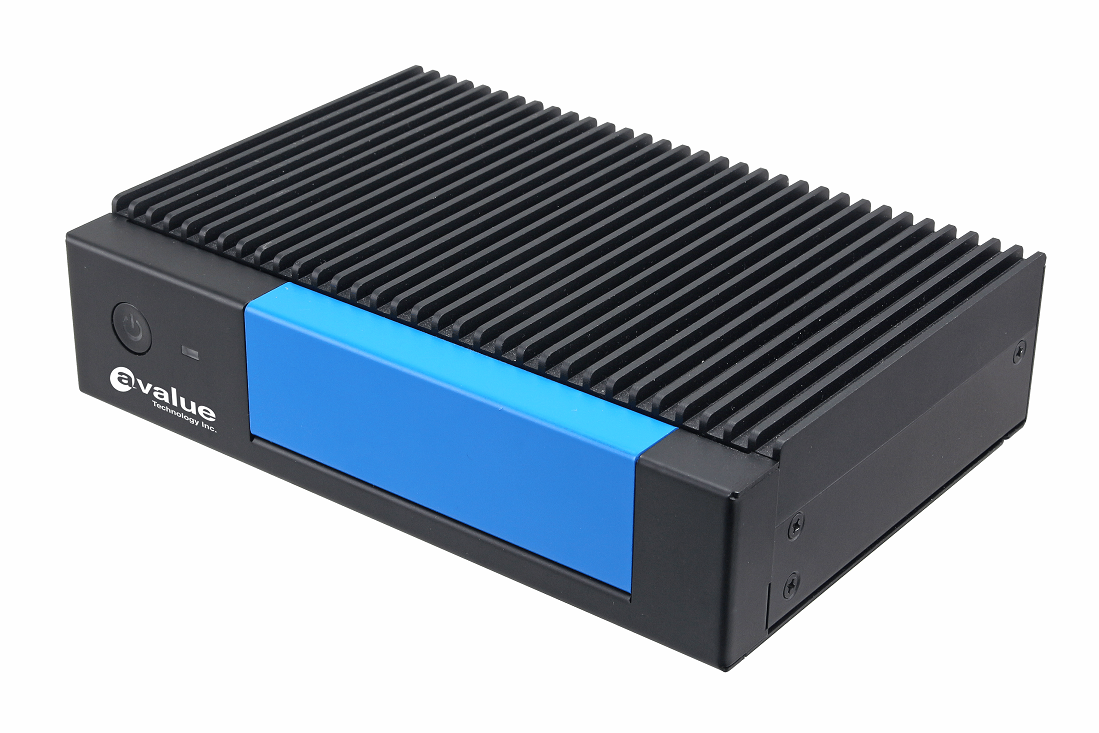

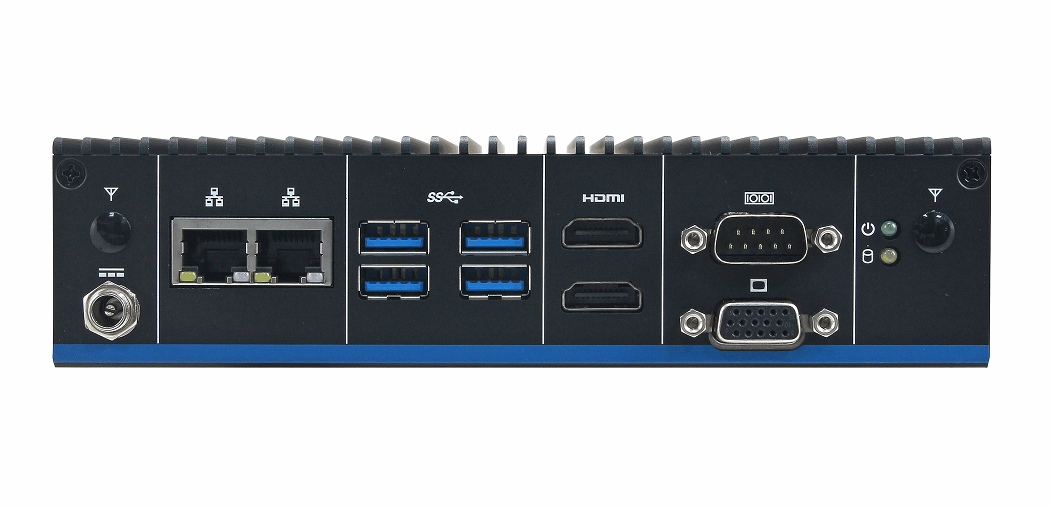

EPC-APL

低消費小型ファンレスシステム(Intel® Apollo Lake シリーズ SoC搭載)






Intel® Apollo Lake™ シリーズ SoC
・Intel® Pentium® N4200 1.1GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.1GHz/2.4GHz (バースト時) 2コア 6W
1× 204ピン SODIMM 最大8GB DDR3L 1866MHz SDRAM
2x HDMI、1x VGA
2x Intel® I211-AT Gigabit イーサネット
Realtek ALC892 HDオーディオ
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
1x SATAⅢ(1x 2.5″ HDD/SSDベイ)
4x USB3.0
1x RS-232/422/485
VESA 75/100 対応
CE, FCC Class B 規格準拠
広範囲DC入力: +12~26V
動作温度範囲:
・0~40℃(HDD)
・-10~50℃(SSD/mSATA)
湿度: 0~90% (結露無し)
寸法: 177mm x 123mm x 43.5mm
重量: 1.2 Kg
対応OS:
・Windows 10(64-bit)
・Linux


EPC-BYT2

低消費小型ファンレスシステム(Intel® Bay Trail J1900 SoC搭載)
 EPC-BYT2 EPC-BYT2-2
Intel® Celeron J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA
2x Realtek RTL8111E Gigabitイーサネット
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
1x USB3.0、3x USB2.0
1x RS-232
TPM1.2サポート
VESA 75/100 対応
広範囲DC入力: +12~26V
動作温度範囲:
・-10~45℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 175mm x 110mm x 40mm


EPC-BYT

低消費小型ファンレスシステム(Intel® Bay Trail J1900 SoC搭載)
 EPC-BYT EPC-BYT-2
Intel® Celeron J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA
2x Intel® I211AT Gigabit イーサネット
Realtek ALC892 5.1-chオーディオ、Mic-in/Line-in/Line-out
1x CFソケット
1x フルサイズ Mini PCIe (mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
1x USB3.0、5x USB2.0
1x RS-232/422/485、3x RS-232
VESA 75/100 対応
広範囲DC入力: +12~26V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 178mm x 142mm x 50mm
重量: 1.2 Kg


EPC-BTCR

OS搭載 低消費小型ファンレスシステム(Intel® Bay Trail Atom Z3735F SoC搭載)
 EPC-BTCR-3 EPC-BTCR-2
Intel® Atom Z3735F 1.83GHz (バースト) /1.33GHz 4コア SoC
オンボード 2GB DDR3L 1333MHz メモリ
1x HDMI
1x 10/100 Base-T イーサネット
Realtek ALC5645 5.1-chオーディオ、Line-out
1x MicroSDXC™ カードスロット
オンボード 32GB eMMC
3x USB2.0、1x micro USB クライアント (Androidのみ)
1x RS-232
VESA 75/100 対応
広範囲DC入力: +19V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 160mm x 147mm x 35mm
重量: 0.5 Kg
搭載OS:
・Windows EMB Industry Pro Retail 8.1
・Android 4.4
・Linux Ubuntu 14.04 (Kernel 3.16)


SEPC-BYT

低消費小型ファンレスシステム(Intel® Bay Trail J1900 SoC搭載)
 SEPC-BYT-1 SEPC-BYT-2
Intel® Celeron J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA
1x Realtek RTL8111G Gigabit イーサネット
Realtek ALC662 2-chオーディオ、Mic-in/Line-out
オンボード 32GB eMMC
1x SDカードスロット
1x フルサイズ Mini PCIe
1x ハーフサイズ Mini PCIe (mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
1x USB3.0、2x USB2.0
1x RS-232
1x SIMカードスロット
1x SMAコネクタ
VESA 75/100 対応
広範囲DC入力: +12V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 180mm x 125mm x 58mm
重量: 1.2 Kg


EPC-KA

低消費小型ファンレスシステム(AMD G-シリーズ GX-415GA SoC搭載)
 EPC-KA-1 EPC-KA-2
AMD G-シリーズ GX-415GA 1.5GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3 1600MHz SDRAM
1x HDMI、1x VGA
2x Realtek 8111E Gigabit イーサネット
Realtek ALC892 5.1-chオーディオ、Mic-in/Line-in/Line-out
1x CFソケット
1x フルサイズ Mini PCIe (mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
2x USB3.0、3x USB2.0
2x RS-232
VESA 75/100 対応
広範囲DC入力: +12~26V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 178mm x 142mm x 50mm
重量: 1.2 Kg


SEPC-KA

低消費小型ファンレスシステム(AMD G-シリーズ GX-415GA SoC搭載)
 SEPC-KA-1 SEPC-KA-2
AMD G-シリーズ GX-415GA 1.5GHz 4コア SoC
1× 204ピン SODIMM 最大16GB DDR3 1600MHz SDRAM
1x Display Port、1x HDMI
1x Realtek RTL8111E Gigabit イーサネット
Realtek ALC892 2-chオーディオ、Mic-in/Line-out
1x SDカードスロット
1x フルサイズ Mini PCIe (mSATAサポート)
1x SATAⅢ(1x 2.5″ HDD/SSDベイ)
2x USB3.0、4x USB2.0
1x RS-232
1x SIMカードスロット
1x SMAコネクタ (オプション)
VESA 75/100 対応
広範囲DC入力: +12V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 180mm x 125.2mm x 53mm



薄型ファンレスタイプ

ASM-BYT

低消費薄型ファンレスシステム(Intel® Braswell N3000 シリーズ SoC搭載)
 ASM-BYT-1 ASM-BYT-2
Intel® Celeron J1900 2.0GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA
2x Intel® I211AT Gigabit イーサネット
Realtek ALC892 5.1-chオーディオ、Mic-in/Line-in/Line-out
1x CFソケット
2x フルサイズ Mini PCIe (mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
1x USB3.0、3x USB2.0
1x RS-232/422/485、1x RS-232
VESA 75/100 対応
広範囲DC入力: +12~26V
動作温度範囲:
・0~50℃(SSD/mSATA/CF)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 257mm x 182mm x 25mm




高性能タイプ

SLP-SKL

高性能拡張型ファンレスシステム(Intel® Skylake シリーズプロセッサー搭載)
 SLP-SKL-1
・Intel® Core™ i7-6700TE 2.4GHz 4コア CPU(第6世代 Skylake)
・Intel® Core™ i5-6500TE 2.3GHz 4コア CPU(第6世代 Skylake)
・Intel® Core™ i3-6100TE 2.7GHz 2コア CPU(第6世代 Skylake)
Intel® Q170 Express チップセット
2× 260ピン SO-DIMM 最大32GB DDR4 2133MHz SDRAM
1x Display Port、1x DVI-I
Realtek ALC892 5.1-chオーディオ、Mic-in/Line-in/Line-out
1x Intel® I210AT Gigabit イーサネット
1x Intel® I219LM Gigabit イーサネット
1x PCIe x16、3x PCI
1x フルサイズ Mini PCIe (mSATAサポート)
2x SATAⅢ(2x 2.5″ HDD/SSDベイ)
1x CFast
6x USB3.0
2x RS-232/422/485、2x RS-232
16-bit isolated GPIO
広範囲DC入力: +9~36V
動作温度範囲:
・0~50℃(SSD/mSATA/CFast)
・0~40℃(HDD)
湿度: 0~90% (結露無し)
寸法: 200mm x 225mm x 218mm
重量: 4.5 Kg



耐環境タイプ

VMS-BYT

-40℃~75℃ 耐環境ファンレスシステム(Intel® Bay Trail E3845 SoC搭載)
 VMS-BYT
Intel® Atom™ E3845 1.91GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x VGA、1x LVDS
2x Intel® I211AT Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ)
1x CFast
1x USB3.0、2x USB2.0
2x RS-232/422/485
1x CANモジュールサポート(オプション)
8-bit GPIO
広範囲DC入力: +9~36V
動作温度範囲:-40℃~75℃(SSD/mSATA/CFast)
湿度: 0~90% (結露無し)
耐振動 :
Operating, MIL-STD-810G, Method 514.6, Category 4(SSD/mSATA/CFast)
耐衝撃 :
Operating, MIL-STD-810G, Method 516.6, Procedure I, functional shock=20G (SSD/mSATA/CFast)
寸法: 240mm x 186mm x 60mm


EMS-BYT

内部ケーブルレス ファンレスシステム(Intel® Bay Trail J1900/E3845 SoC搭載)
 EMS-BYT-1 EMS-BYT-2
・Intel® Celeron J1900 2.0GHz 4コア SoC
・Intel® Atom™ E3845 1.91GHz 4コア SoC
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x VGA
1x Intel® I211AT Gigabitイーサネット
Realtek ALC892 5.1-chオーディオ、Mic-in/Line-in/Line-out
2x フルサイズ Mini PCIe (1x mSATAサポート)
1x SATAⅡ(1x 2.5″ HDD/SSDベイ、フロント面より交換可能)
1x USB3.0、2x USB2.0
2x RS-232/422/485
1x SIMカードスロット
1x SMバス
12-bit GPIO
VESA 75/100 対応
広範囲DC入力: +12~26V
動作温度範囲:
・-15~60℃(SSD/mSATA/CF)
・0~45℃(HDD)
湿度: 0~90% (結露無し)
寸法: 240mm x 170mm x 45mm
