産業用CPUボード(LEX)

lex_logo



産業用CPUボード | 産業用ファンレスPC |  ファンレスパネルPC



1.8″サイズ | 2.5″サイズ | 3.5″サイズ | 200 x 150mm(LEX仕様)



1.8″サイズ CPUボード

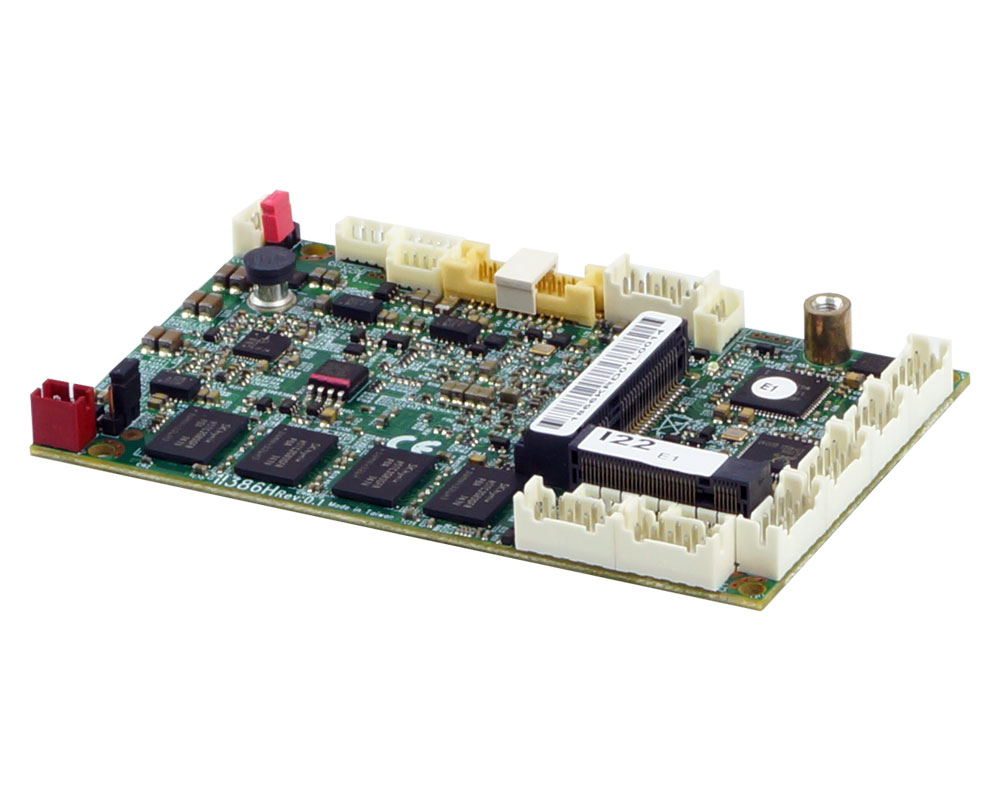

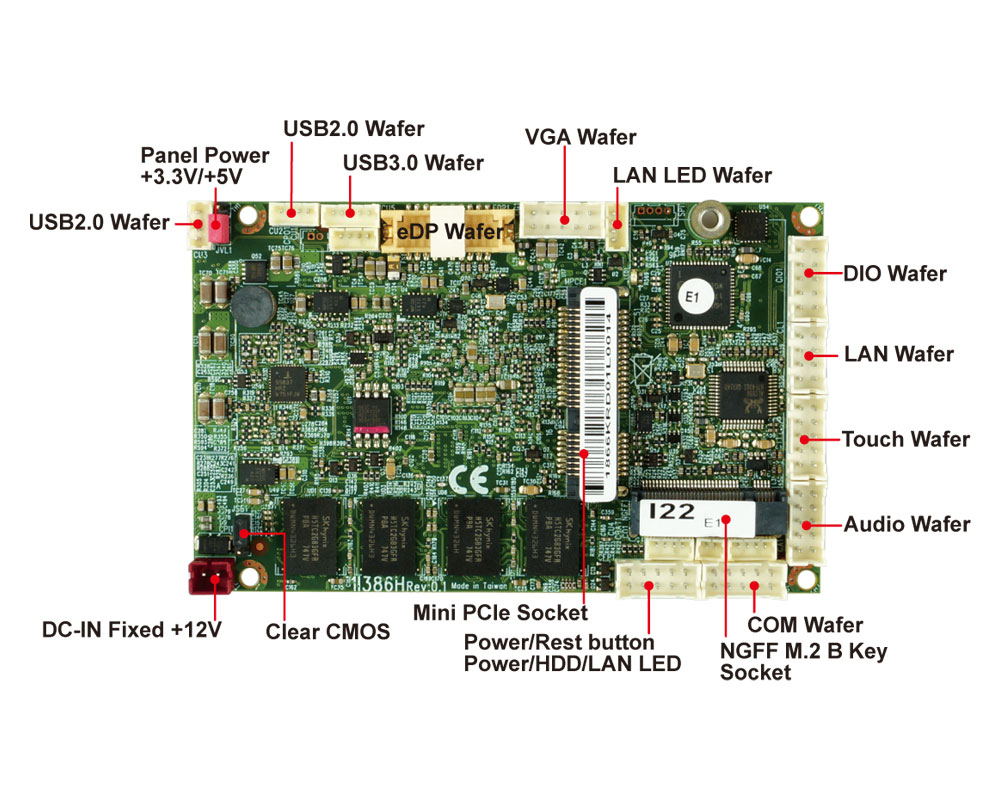

1I386H

Intel® Bay Trail シリーズ SoC搭載 1.8″サイズ(Femto-ITX)ボード

Intel® Atom™ E3825 1.33GHz 2コア SoC
オンボード 2GB DDR3L 1066MHz メモリ
1x VGA
1x eDP
1x HDオーディオ、Mic-in/Line-out
1x Intel® Gigabit イーサネット
1x フルサイズ Mini PCIe (mSATAサポート)
1x M.2(B Key)
2x SATAⅡ
1x RS-232/422/485
1x USB3.0
2x USB2.0
1x タッチスクリーンコントローラー(COM I/F)
4-bit DI/4-bit DO
+12V DC入力
動作温度範囲: -20℃~70℃
湿度: 5~95% (結露無し)
寸法: 90mm x 56mm

データシート

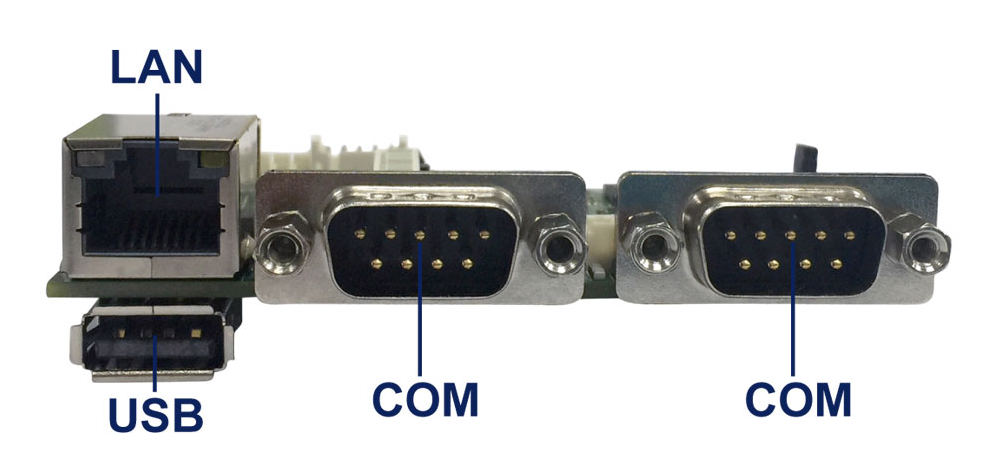

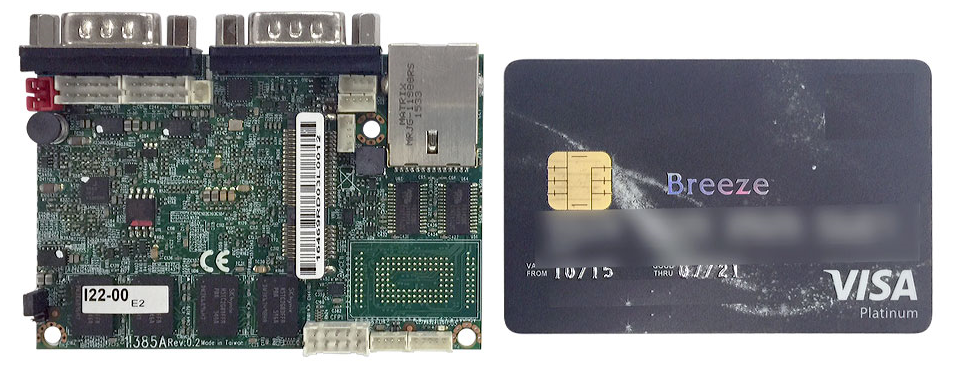

1I385A

Intel® Bay Trail シリーズ SoC搭載 1.8″サイズ(Femto-ITX)ボード
 1i385a_b1

1i385a_b5
Intel® Atom™ E3825 1.33GHz 2コア SoC
オンボード 2GB DDR3L 1066MHz メモリ
1x VGA
1x Intel® Gigabit イーサネット
1x フルサイズ Mini PCIe (mSATAサポート)
1x RS-232
1x RS-485
1x USB3.0(内部ピンヘッダー)
2x USB2.0(1x 背面パネル、1x 内部ピンヘッダー)
4-bit DI/4-bit DO
+5V DC入力
動作温度範囲: -20℃~70℃
湿度: 5~95% (結露無し)
寸法: 84mm x 55mm

データシート




2.5″サイズ CPUボード

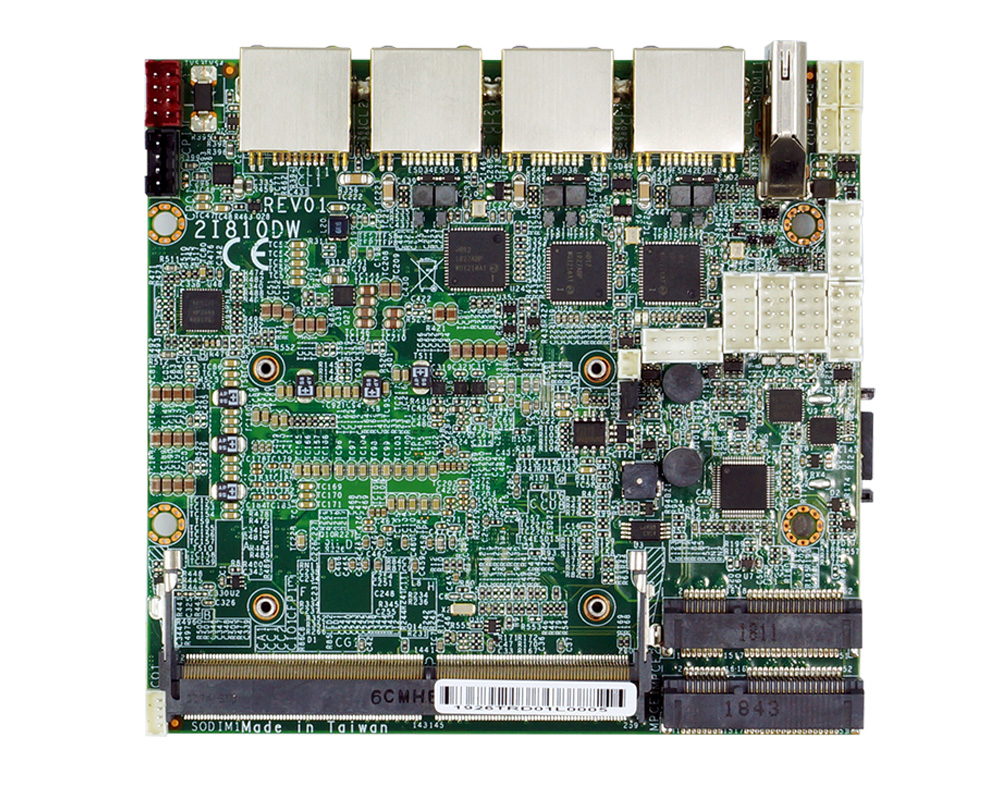

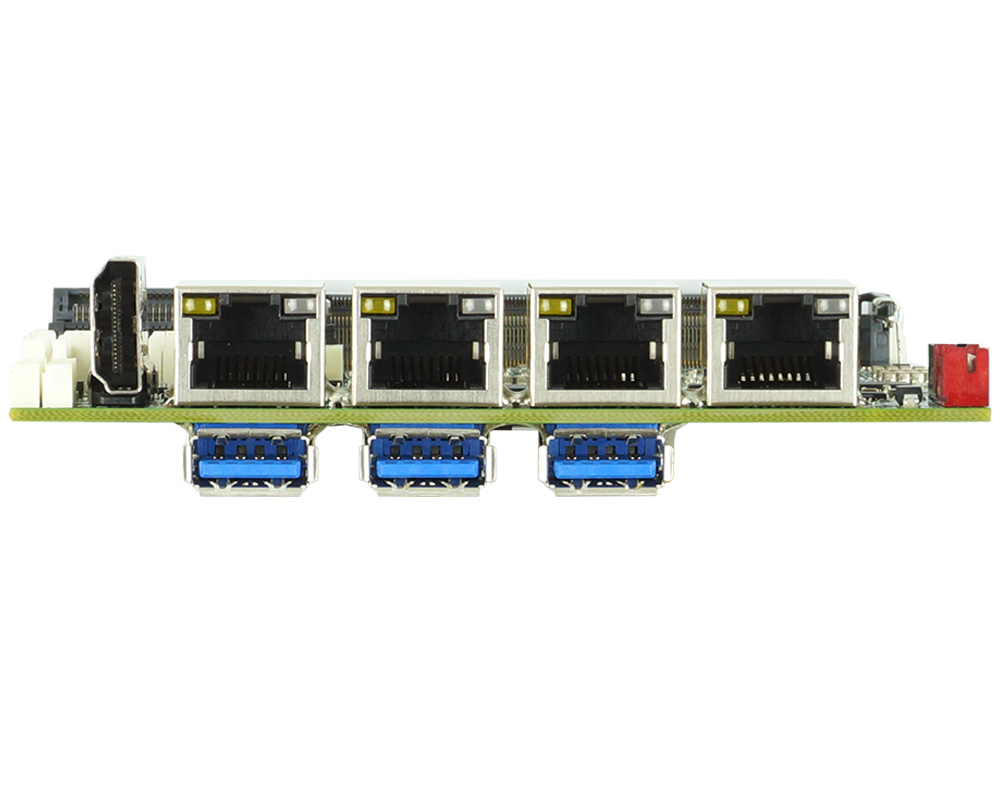

2I810D

第8世代 Intel® Core™ シリーズ Whiskey Lake-U モバイル用SoC搭載 2.5″サイズ(Pico-ITX)ボード
4x Gigabit イーサネット搭載

第8世代 Intel® Core™ シリーズ SoC (Whiskey Lake-U)
・Intel® Core™ i7-8665UE 1.7GHz/4.4GHz(ブースト時) 4コア SoC 15W
・Intel® Core™ i5-8365UE 1.6GHz/4.1GHz(ブースト時) 4コア SoC 15W
・Intel® Core™ i3-8145UE 2.2GHz/3.9GHz(ブースト時) 2コア SoC 15W
・Intel® Celeron 4305UE 2.0GHz 2コア SoC 15W
1x 260ピン SODIMM 最大32GB DDR4 2400MHz SDRAM
1x HDMI(背面パネル)
1x VGA(内部ピンヘッダー)
Realtek® ALC887-VD2-CG HDオーディオ、Mic-in/Line-in/Line-out
1x Intel® I219LM Gigabitイーサネット
3x Intel® I210IT Gigabitイーサネット
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe (mSATAサポート)
1x SATAⅢ
2x RS-232/422/485(内部ピンヘッダー)
3x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
4-bit GPI、4-bit GPO
+12V DC入力
動作温度範囲: -20~70℃
湿度:5~95% (結露無し))
寸法 :108mm x 102mm
対応OS:
・Windows 10(64-bit)
・Linux


データシート

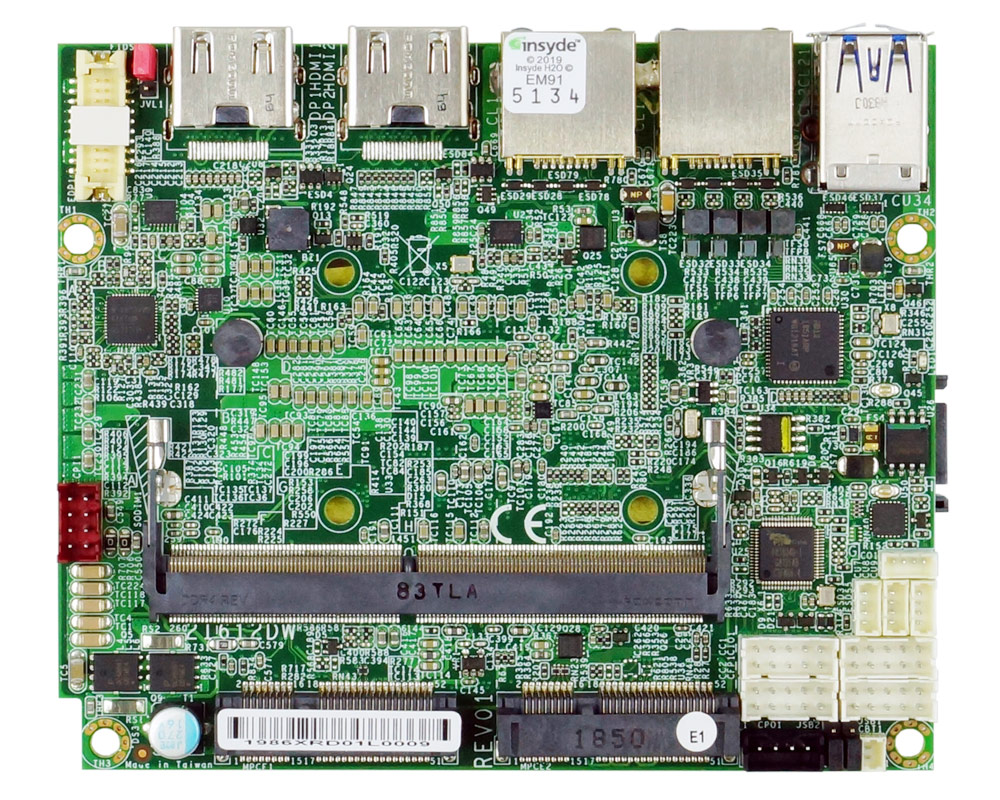

2I612CW

第7世代 Intel® Core™ シリーズ Kaby Lake-U
/第6世代 Intel® Core™ シリーズ Skylake-U モバイル用SoC搭載 2.5″サイズ(Pico-ITX)ボード

第7世代 Intel® Core™ シリーズ SoC (Kaby Lake-U)
・Intel® Core™ i7-7600U 2.8GHz/3.9GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i5-7300U 2.6GHz/3.5GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i3-7100U 2.4GHz 2コア SoC 15W
・Intel® Celeron 3965U 2.2GHz 2コア SoC 15W
第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i7-6600U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i5-6300U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i3-6100U 2.3GHz 2コア SoC 15W
・Intel® Celeron 3955U 2.0GHz 2コア SoC 15W
1x 260ピン SODIMM 最大16GB DDR4 1866MHz/2133MHz SDRAM
2x HDMI
1x eDP
2x Intel® I210IT Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
1x SATAⅢ
2x RS-232/422/485(内部ピンヘッダー)
4x USB3.0(背面パネル)
3x USB2.0(内部ピンヘッダー)
4-bit GPI、4-bit GPO
+9~36V 広範囲DC入力
動作温度範囲: -20~70℃
湿度:5~95% (結露無し))
寸法 :110mm x 92mm
対応OS:
・Windows 7(32/64-bit、Skylakeタイプのみ)
・Windows 8.1(64-bit、Skylakeタイプのみ)
・Windows 10(64-bit)
・Linux


データシート

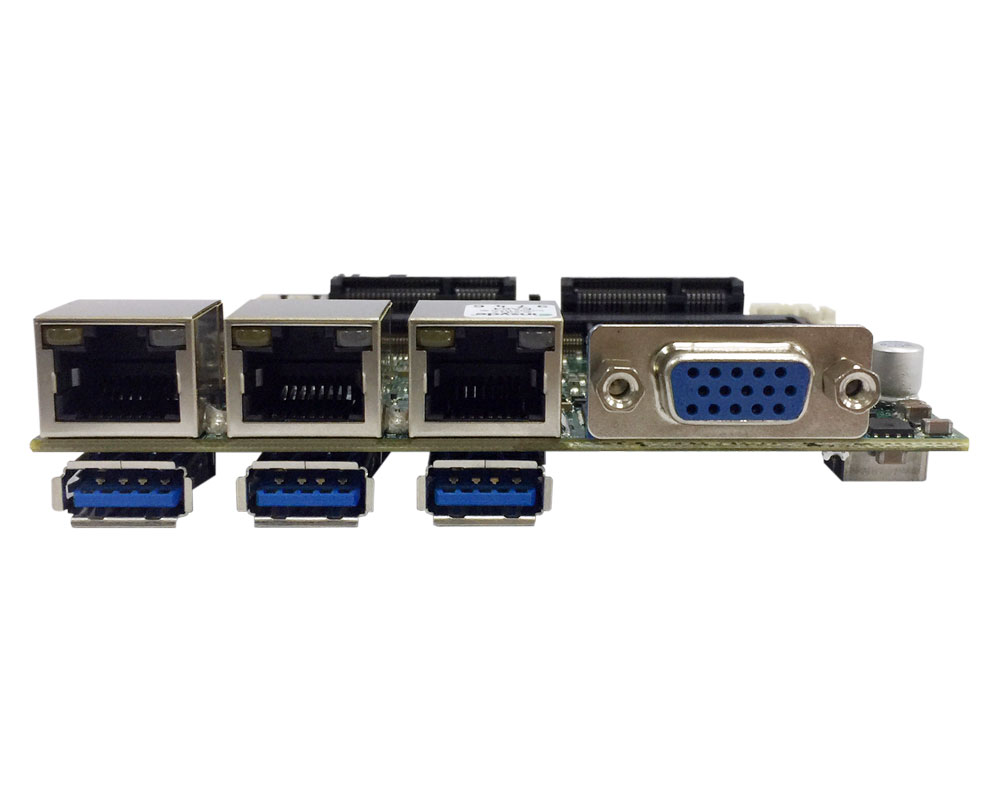

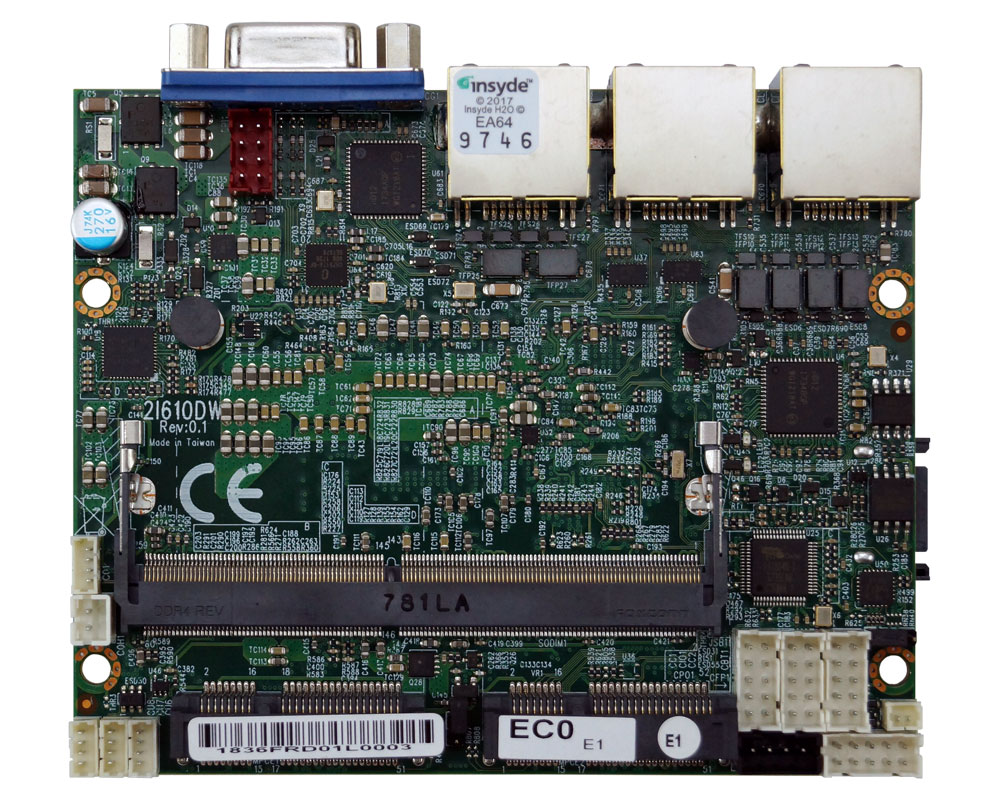

2I610DW

第7世代 Intel® Core™ シリーズ Kaby Lake-U
/第6世代 Intel® Core™ シリーズ Skylake-U モバイル用SoC搭載 2.5″サイズ(Pico-ITX)ボード
3x Gigabit イーサネット搭載

第7世代 Intel® Core™ シリーズ SoC (Kaby Lake-U)
・Intel® Core™ i7-7600U 2.8GHz/3.9GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i5-7300U 2.6GHz/3.5GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i3-7100U 2.4GHz 2コア SoC 15W
・Intel® Celeron 3965U 2.2GHz 2コア SoC 15W
第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i7-6600U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i5-6300U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i3-6100U 2.3GHz 2コア SoC 15W
・Intel® Celeron 3955U 2.0GHz 2コア SoC 15W
1x 260ピン SODIMM 最大16GB DDR4 1866MHz/2133MHz SDRAM
1x VGA
3x Intel® I210IT Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
1x SATAⅢ
2x RS-232/422/485(内部ピンヘッダー)
3x USB3.0(背面パネル)
3x USB2.0(内部ピンヘッダー)
4-bit GPI、4-bit GPO
+9~36V 広範囲DC入力
動作温度範囲: -20~70℃
湿度:5~95% (結露無し)
寸法 :102mm x 83mm
対応OS:
・Windows 7(32/64-bit、Skylakeタイプのみ)
・Windows 8.1(64-bit、Skylakeタイプのみ)
・Windows 10(64-bit)
・Linux


データシート

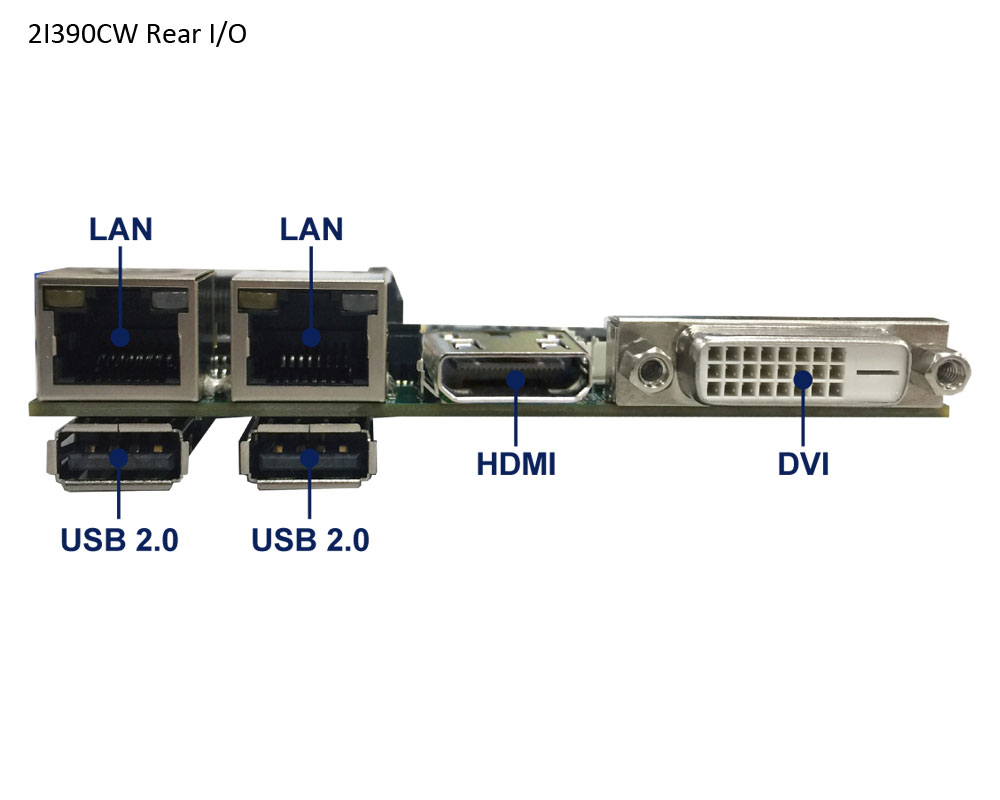

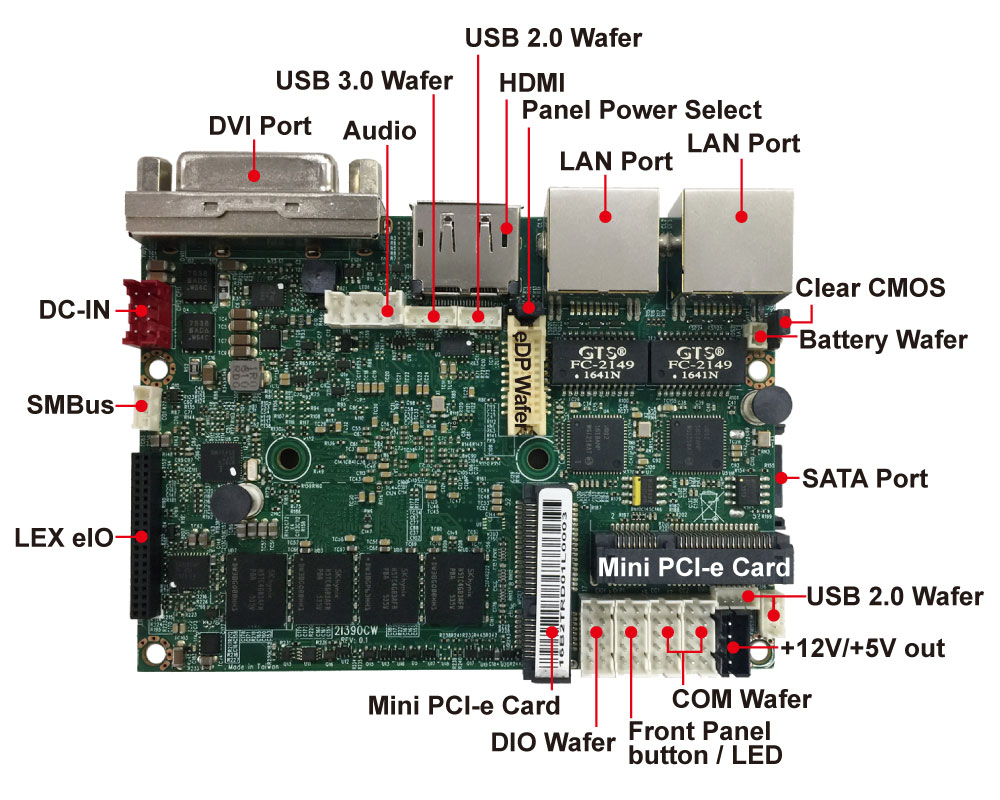

2I390CW

Intel® Apollo Lake™ シリーズ SoC搭載 2.5″ボード(Pico-ITX)ボード

Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x7 E3950 1.6GHz/2.0GHz (バースト時) 4コア 12W
・Intel® Pentium® N4200 1.5GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.6GHz/2.0GHz (バースト時) 2コア 6W
オンボード 4GB 1600MHz DDR3L メモリ
1x HDMI 1.4b、1x DVI-D
1x HDオーディオ、Mic-in/Line-in/Line-out(内部ピンヘッダー)
2x Intel® I211AT Gigabitイーサネット(4x PoE)
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe (mSATAサポート)
1x SATAⅢ
2x RS-232/422/485(内部ピンヘッダー)
1x USB3.0(内部ピンヘッダー)
4x USB2.0(2x 背面パネル、2x 内部ピンヘッダー)
4-bit DI/4-bit DO
+9V~+36V 広範囲電圧入力
動作温度範囲: -20℃~70℃
湿度: 5~95% (結露無し)
寸法: 102mm x 73mm

データシート




3.5″サイズ CPUボード

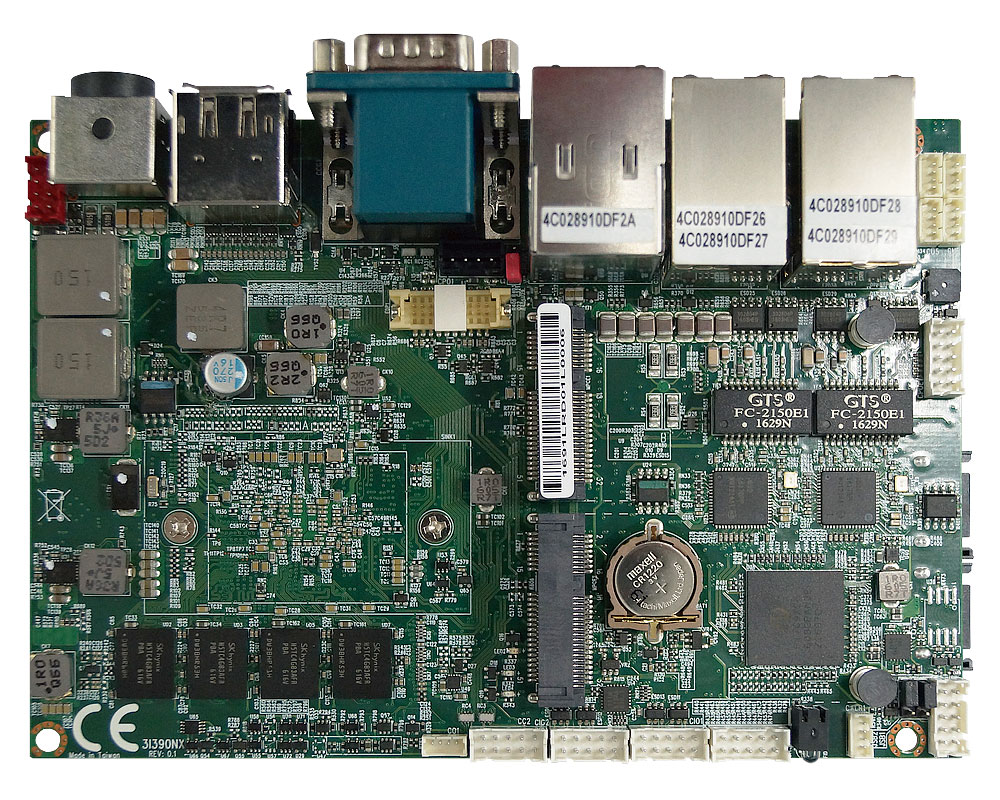

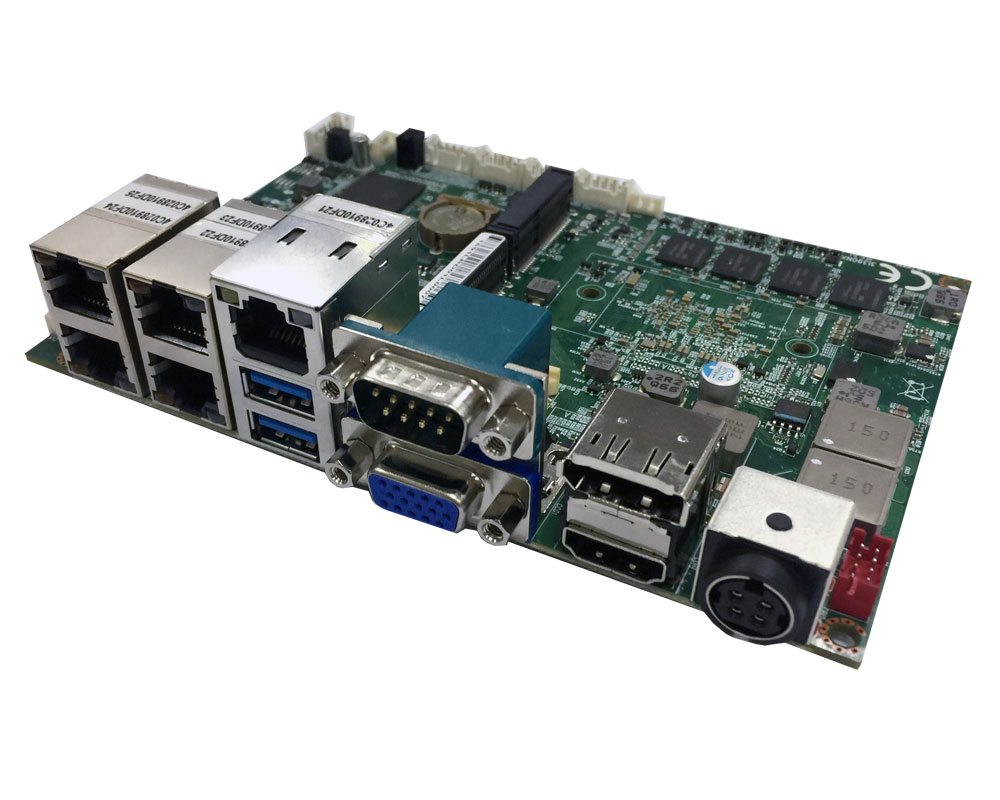

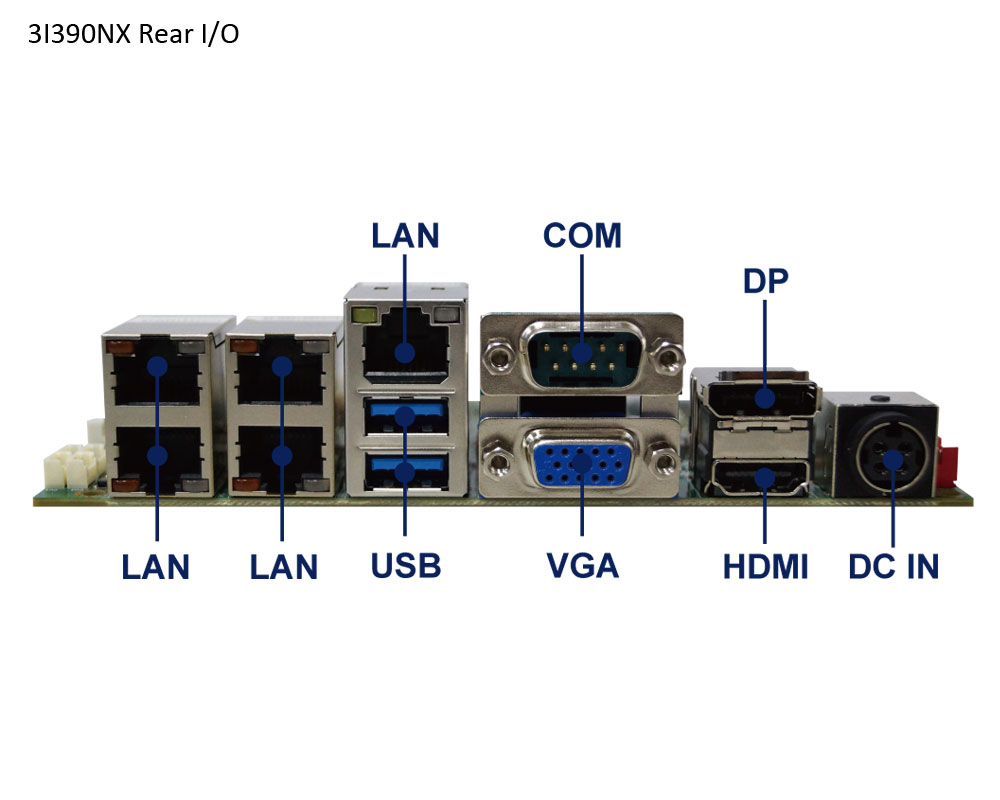

3I390NX

5x Gigabitイーサネット(4x PoE) Intel® Apollo Lake™ シリーズ SoC搭載 3.5″ボード
 3i390nx_b5
3i390nx_b4
Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x7 E3950 1.6GHz/2.0GHz (バースト時) 4コア 12W
・Intel® Pentium® N4200 1.5GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.6GHz/2.0GHz (バースト時) 2コア 6W
オンボード 4GB 1600MHz DDR3L メモリ
1x Display Port、1x HDMI 1.4b、1x VGA、1x eDP
1x HDオーディオ、Mic-in/Line-in/Line-out
5x Intel® I211AT Gigabitイーサネット(4x PoE)
2x フルサイズ Mini PCIe (1x mSATAサポート)
2x SATAⅢ
1x RS-232/422/485(背面パネル)
1x RS-232/422/485(内部ピンヘッダー)
2x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
8-bit DI/8-bit DO
+9V~+36V 広範囲電圧入力
動作温度範囲: -20℃~70℃、-40℃~70℃(オプション)
湿度: 5~95% (結露無し)
寸法: 146mm x 102mm

データシート



3I390D

5x Gigabitイーサネット Intel® Apollo Lake™ シリーズ SoC搭載 3.5″ボード

Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x7 E3950 1.6GHz/2.0GHz (バースト時) 4コア 12W
・Intel® Pentium® N4200 1.5GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.6GHz/2.0GHz (バースト時) 2コア 6W
オンボード 4GB 1600MHz DDR3L メモリ
1x Display Port、1x HDMI 1.4b、1x VGA、1x eDP
1x HDオーディオ、Mic-in/Line-in/Line-out
5x Intel® I211AT Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
1x SATAⅢ
1x RS-232/422/485(背面パネル)
1x RS-232/422/485(内部ピンヘッダー)
2x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
8-bit DI/8-bit DO
+12V DC入力(オプション +9V~+36V 広範囲電圧入力)
動作温度範囲: -20℃~70℃
湿度: 5~95% (結露無し)
寸法: 146mm x 102mm

データシート

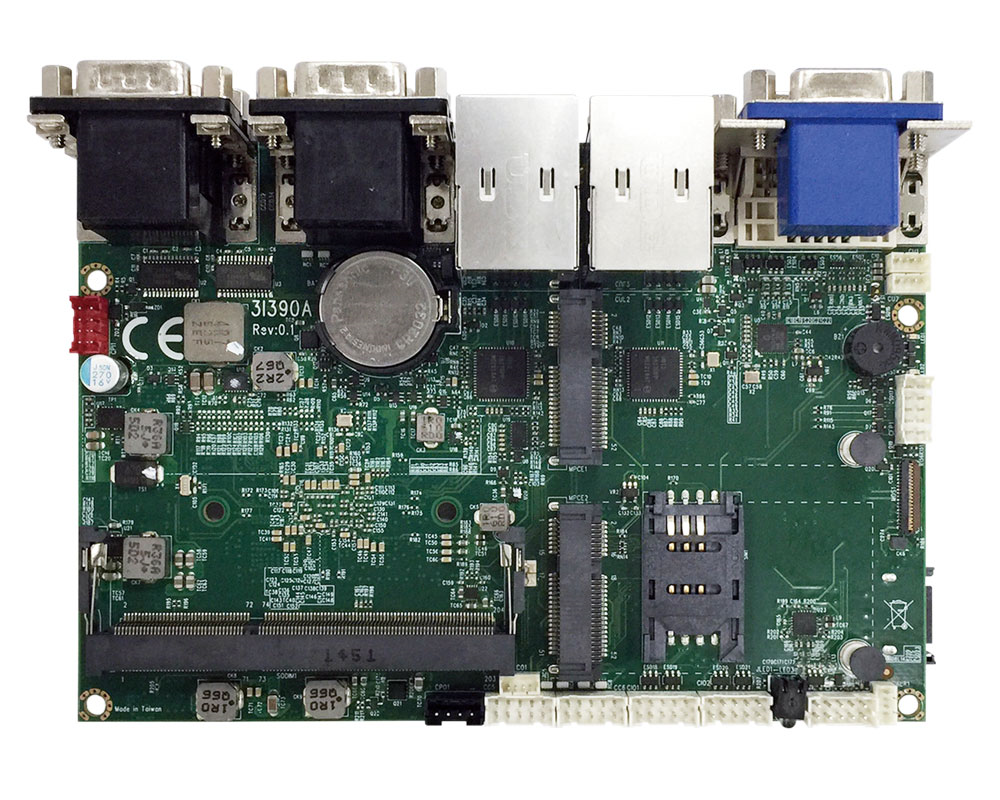

3I390AW

6x COM Intel® Apollo Lake™ シリーズ SoC搭載 3.5″ボード
 3i390aw_b1

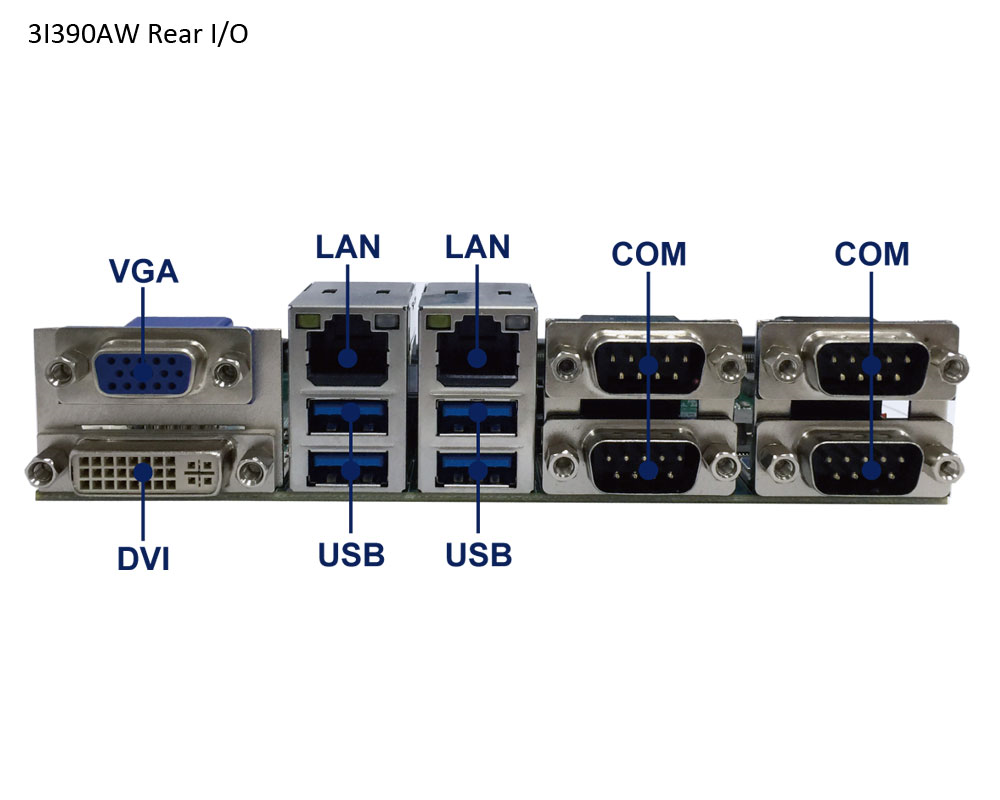

3i390aw_b4
Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x7 E3950 1.6GHz/2.0GHz (バースト時) 4コア 12W
・Intel® Pentium® N4200 1.5GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.6GHz/2.0GHz (バースト時) 2コア 6W
1× 204ピン SODIMM 最大8GB DDR3L 1600MHz SDRAM
1x DVI-I、1x VGA
1x HDオーディオ、Mic-in/Line-in/Line-out
2x Intel® I211AT Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
2x SATAⅢ
2x RS-232/422/485(背面パネル)
2x RS-232(背面パネル)
2x RS-232(内部ピンヘッダー)
4x USB3.0(背面パネル)
2x USB2.0(内部ピンヘッダー)
8-bit DI/8-bit DO
+9V~+36V 広範囲電圧入力
動作温度範囲: -20℃~70℃
湿度: 5~95% (結露無し)
寸法: 146mm x 102mm

データシート




200 x 150mm(LEX仕様) CPUボード

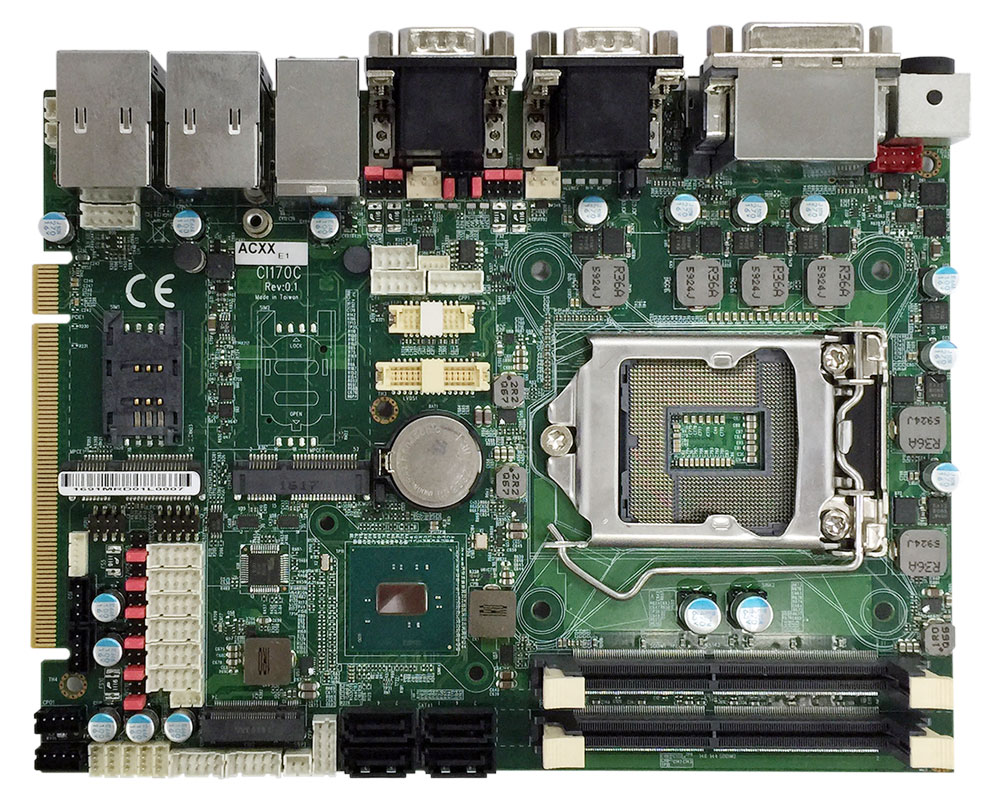

CI170A/C

5x Gigabitイーサネット LGA1151 第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応ボード
 ci170ac_b1

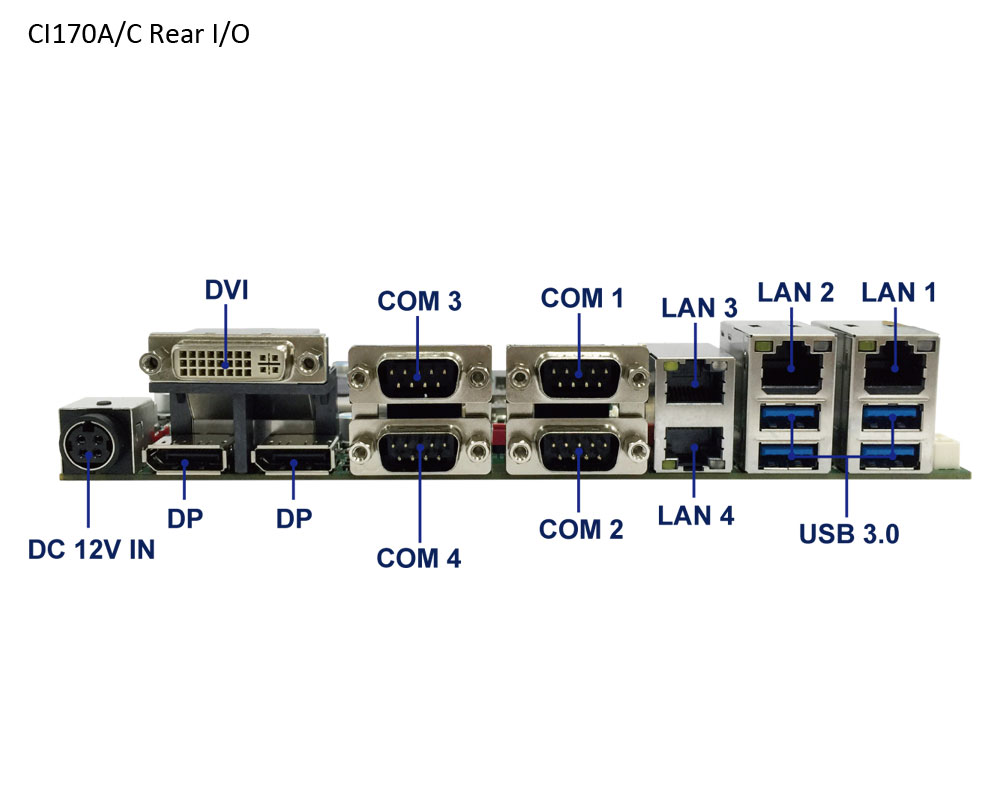

ci170ac_b4
第6 世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Core™ i7/i5/i3/Celeron®/Pentium® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® Q170 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
2x Displya Port、1x DVI-I
2ch 24/48-bit LVDS(CI170Cのみ)
4x Intel® I211-AT Gigabit イーサネット(背面パネル)
1x Intel® I210-AT Gigabit イーサネット(内部ピンヘッダー)
Intel® HDオーディオ Mic-in/Line-out
1x PCIe x16
2x フルサイズ Mini PCIe (mSATAサポート)
4x SATAⅢ
1x M.2(B key SATA)
4x USB3.0(背面パネル)
5x USB2.0(内部ピンヘッダー)
4x RS-232/422/485(背面パネル)
6x RS-232/422/485(内部ピンヘッダー)
8-bit DI/8-bit DO
+12V DC入力
動作温度範囲:-20℃~70℃
湿度: 5~95% (結露無し)
寸法: 200mm x 150mm

データシート
