Mini-ITX | ATX



Mini-ITXボード

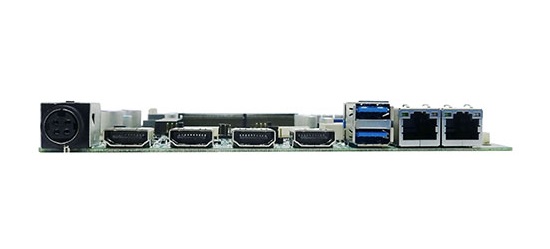

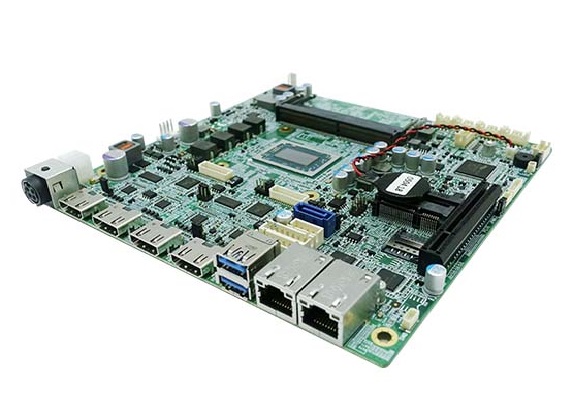

AMIX-V1K0

4K@60Hzモニタ対応 HDMI 2.0 x 4ポート
AMD® Ryzen™ Embedded V1000 シリーズAPU搭載 Mini-ITXボード

AMD® Ryzen™ Embedded V1000 シリーズAPU
・V1807 (3.35GHz、4コア、35-54W)
・V1756 (3.25GHz、4コア、35-54W)
・V1605 (2.0GHz、4コア、12-25W)
・V1202 (2.3GHz、2コア、12-25W)
2× 260ピン SODIMM 最大32GB DDR4 3200MHz SDRAM (ECCサポート)
4x HDMI 2.0b、最大4096 x 2160 @ 60Hz
2x 2ch 18/24-bit LVDS、最大1920 x 1200 @ 60Hz
2x Intel® I211-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x8
1x フルサイズ Mini PCIe
1x M.2(M Key Type 2260、SATAⅢ)
1x SATAⅢ
2x USB3.1(リアパネル)
3x USB2.0(内部ピンヘッダー)
1x RS-232/422/485(内部ピンヘッダー)
2x RS-232(内部ピンヘッダー)
4-bit GPI/4-bit GPO
TPM1.2
広範囲電圧入力: +12/18~24V DC入力(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg



AMIX-KBL1

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S デスクトップ用CPU対応 Mini-ITXボード
 amix-skl1-1amix-skl1-2
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
Core™ i7/i5/i3/Celeron®/Xeon®/Pentium® プロセッサー(LGA1151)
Intel® Q170/H110 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x HDMI、2x Display Port、2ch 18/24-bit LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x8
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
2x SATAⅢ
4x USB3.0(リアパネル)
4x USB2.0(ピンヘッダー)
2x RS-232/422/485
2x RS-232
4-bit GPI/4-bit GPO
広範囲電圧入力: +12~24V DC入力(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg



AMIX-SKL1

LGA1151 第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 Mini-ITXボード
 amix-skl1-1amix-skl1-2
第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Core™ i7/i5/i3/Celeron®/Xeon®/Pentium® プロセッサー(LGA1151)
Intel® Q170/H110 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x HDMI、2x Display Port、2ch 18/24-bit LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x8
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
2x SATAⅢ
4x USB3.0(リアパネル)
4x USB2.0(ピンヘッダー)
2x RS-232/422/485
2x RS-232
4-bit GPI/4-bit GPO
広範囲電圧入力: +12~24V DC入力(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg



AMIX-BSW0 (WMIX-BSW0)

Intel® Braswell N3000 シリーズ SoC搭載 Mini-ITXボード
 amix-bsw0-1amix-bsw0-2
Intel® Braswell N3000 シリーズ SoC
・Intel® Pentium N3710 1.6GHz /2.56GHz (バースト) 4コア 6W
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3060 1.6GHz /2.48GHz (バースト) 2コア 6W
・Intel® Celeron N3010 1.04GHz /2.24GHz (バースト) 2コア 6W
2× 204ピン SODIMM 最大8GB DDR3L 1066MHz SDRAM
1x HDMI、2x Display Port、2ch 18/24-bit LVDS
Realtek ALC662 HDオーディオ、Line-in/Line-out/Mic-in
2x Intel® I210AT Gigabit イーサネット
1x PCIe x1
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
2x SATAⅢ
1x RS-232/422/485(リアパネル)
5x RS-232(1x リアパネル、4x ピンヘッダー)
4x USB3.0(リアパネル)
5x USB2.0(ピンヘッダー)
4-bit GPI/4-bit GPO
電圧入力: +12V DC入力(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲: 0~60℃
湿度: 0~95% (結露無し)
寸法: 146mm x 102mm


AMIX-BYT0 (WMIX-E38450)

Intel® Intel® Bay Trail シリーズ SoC搭載 Mini-ITXボード
AMIX-BYT0_1AMIX-BYT0_2
Intel® Bay Trail シリーズ SoC
Intel® Atom™ E3845 1.91GHz 4コア 10W
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM (E3845)
1x DVI-D、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC662 HDオーディオ、Line-in/Line-out/Mic-in
2x Intel® I210AT Gigabit イーサネット
1x PCIe x1
1x フルサイズ Mini PCIe (mSATAサポート)
1x micro SD
1x SATAⅡ
1x RS-232/422/485(リアパネル)
5x RS-232(1x リアパネル、4x ピンヘッダー)
1x USB3.0(リアパネル)
8x USB2.0(3x リアパネル、5x ピンヘッダー)
4-bit GPI/4-bit GPO
広範囲電圧入力: +12V~+24V(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲: 0~60℃、-20℃~70℃(オプション)、-40℃~70℃(オプション)
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm


AMIX-BYT0-J1900 (WMIX-J1900)

Intel® Intel® Bay Trail シリーズ SoC搭載 Mini-ITXボード
AMIX-BYT0_1AMIX-BYT0_2
Intel® Bay Trail シリーズ SoC
Intel® Celeron® J1900 2.0GHz 4コア 10W
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM (E3845)
1x DVI-D、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC662 HDオーディオ、Line-in/Line-out/Mic-in
2x Intel® I210AT Gigabit イーサネット
1x PCIe x1
1x フルサイズ Mini PCIe (mSATAサポート)
1x micro SD
1x SATAⅡ
1x RS-232/422/485(リアパネル)
5x RS-232(1x リアパネル、4x ピンヘッダー)
1x USB3.0(リアパネル)
8x USB2.0(3x リアパネル、5x ピンヘッダー)
4-bit GPI/4-bit GPO
広範囲電圧入力: +12V~+24V(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲: 0~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm


AMIX-BYT2-3827 (WMIX-E38272)

Intel® Intel® Bay Trail シリーズ SoC搭載 Mini-ITXボード
AMIX-BYT2-3827_1AMIX-BYT2-3827_2
Intel® Bay Trail シリーズ SoC
Intel® Atom™ E3827 1.75GHz 2コア 8W
1× 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC662 HDオーディオ、Line-out/Mic-in
2x Intel® I210AT Gigabit イーサネット
1x PCIe x1
1x フルサイズ Mini PCIe
1x ハーフサイズ Mini PCIe (mSATAサポート)
1x micro SD
1x SATAⅡ
2x RS-232(ピンヘッダー)
1x USB3.0(リアパネル)
3x USB2.0(1x リアパネル、2x ピンヘッダー)
4-bit GPI/4-bit GPO
電圧入力: +12V(1x 12V 2×2ピン、1x DCジャック)
動作温度範囲: 0~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm


AMIX-HSW0 (WMIX-Q870)

LGA1150 第4世代 Intel® Core™ シリーズ Haswell デスクトップ用CPU対応 Mini-ITXボード
AMIX-HSW0_1AMIX-HSW0_2
第4世代 Intel® Core™ シリーズ デスクトップ Haswell
Core™ i7/i5/i3/Celeron® プロセッサー(LGA1150)
Intel® Q87 Express チップセット
2× 204ピン SODIMM 最大16GB DDR3 1333/1600MHz SDRAM
2x HDMI、1x VGA、2ch 18/24-bit LVDS
1x Intel® I217-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
6x SATAⅢ
6x USB3.0(4x リアパネル、2x ピンヘッダー)
4x USB2.0(2x リアパネル、2x ピンヘッダー)
1x RS-232/422/485(リアパネル)
3x RS-232(1x リアパネル、2x ピンヘッダー)
4-bit GPI/4-bit GPO
電圧入力: ATX(24ピン + 4ピン)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm


AMIX-HSW0-QM87 (WMIX-QM870)

第4世代 Intel® Core™ シリーズ Haswell モバイル用CPU搭載 Mini-ITXボード
AMIX-HSW0-QM87_1AMIX-HSW0-QM87_2
第4世代 Intel® Core™ シリーズ モバイル Haswell
Core™ i7/i5/i3/Celeron® プロセッサー搭載
Intel® QM87 Express チップセット
2× 204ピン SODIMM 最大16GB DDR3/L 1333/1600MHz SDRAM
1x HDMI、2x Display Port、2ch 18/24-bit LVDS
1x Intel® I217-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
2x SATAⅢ
2x SATAⅡ
4x USB3.0(リアパネル)
7x USB2.0(2x リアパネル、5x ピンヘッダー)
1x RS-232/422/485(リアパネル)
3x RS-232(1x リアパネル、2x ピンヘッダー)
4-bit GPI/4-bit GPO
電圧入力: ATX(24ピン + 4ピン)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm



AMIX-BEG0-A77E (WMIX-A77E0)

第2世代 AMD Embedded R-シリーズ APU搭載 Mini-ITXボード
AMIX-BEG0-A77E_1AMIX-BEG0-A77E_2
第2世代 AMD Embedded R-シリーズ APU
・RX-427BB 2.7GHZ 4コア 35W
・RX-425BB 2.5GHz 4コア 35W
・RX-225FB 2.2GHz 2コア 17W
AMD A77E チップセット
2× 204ピン SODIMM 最大16GB DDR3 SDRAM
・1600MHz(RX-225FB)
・1866MHz(RX-425BB)
・2133MHz(RX-427BB)
4x HDMI、2ch 18/24-bit LVDS
2x Intel® I210-AT Gigabit イーサネット
Realtek® ALC662 HDオーディオ、Line-in/Line-out/Mic-in
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
1x ハーフサイズ Mini PCIe
2x SATAⅢ
2x SATAⅡ
4x USB3.0(リアパネル)
8x USB2.0(4x リアパネル、4x ピンヘッダー)
1x RS-232/422/485(リアパネル)
2x RS-232(ピンヘッダー)
4-bit GPI/4-bit GPO
電圧入力: ATX(20ピン)
動作温度範囲:0℃~60℃
湿度: 0~95% (結露無し)
寸法: 170mm x 170mm




ATXボード

AATX-IVB0-Q770 (WATX-Q770)

 AATX-IVB0-Q770_1AATX-IVB0-Q770_2
PICMG1.3 フルサイズCPUボード
LGA1155 第3世代 Intel® Core™ iシリーズ CPU対応(デスクトップ Ivy Bridge)
Intel® Q77チップセット
4x 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x HDMI、1x DVI-D、1x VGA
Realtek ALC662 HDオーディオ、Line-in/Line-out/Mic-in
2x Intel® 82583V Gigabit イーサネット
1x PCIe x16、1x PCIe x4、2x PCIe x1、3x PCI
1x CFast
2x SATAⅢ
4x SATAⅡ
4x USB3.0(リアパネル)
10x USB2.0(2x リアパネル、8x ピンヘッダー)
1x RS-232/422/485(ピンヘッダー)
5x RS-232(1x リアパネル、4x ピンヘッダー)
1x SMバス
4-bit GPI、4-bit GPO
電圧入力: ATX(24ピン + 4ピン)
動作温度範囲: 0~60℃
湿度:0~95% (結露無し)
寸法 :305mm x 244mm
