産業用マザーボード(MSI)



産業用CPUボード | 産業用マザーボード | 小型BOXコンピュータ | パネルPC




Mini-ITX | Micro-ATX | ATX



Mini-ITXボード

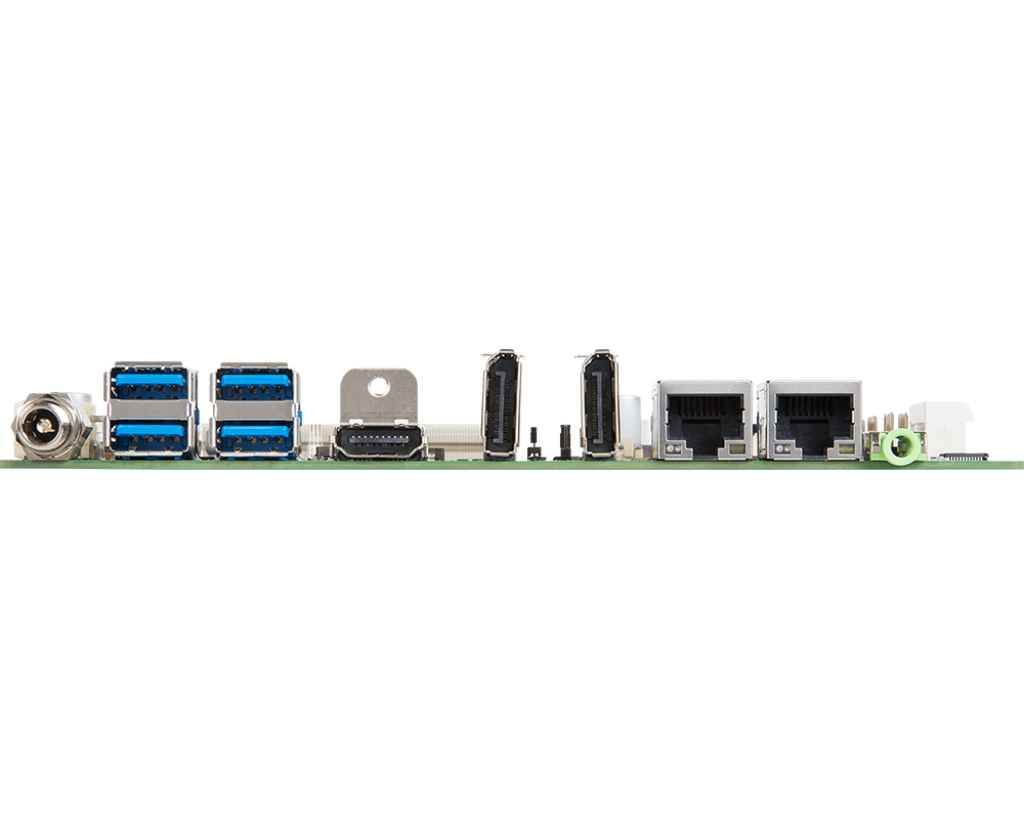

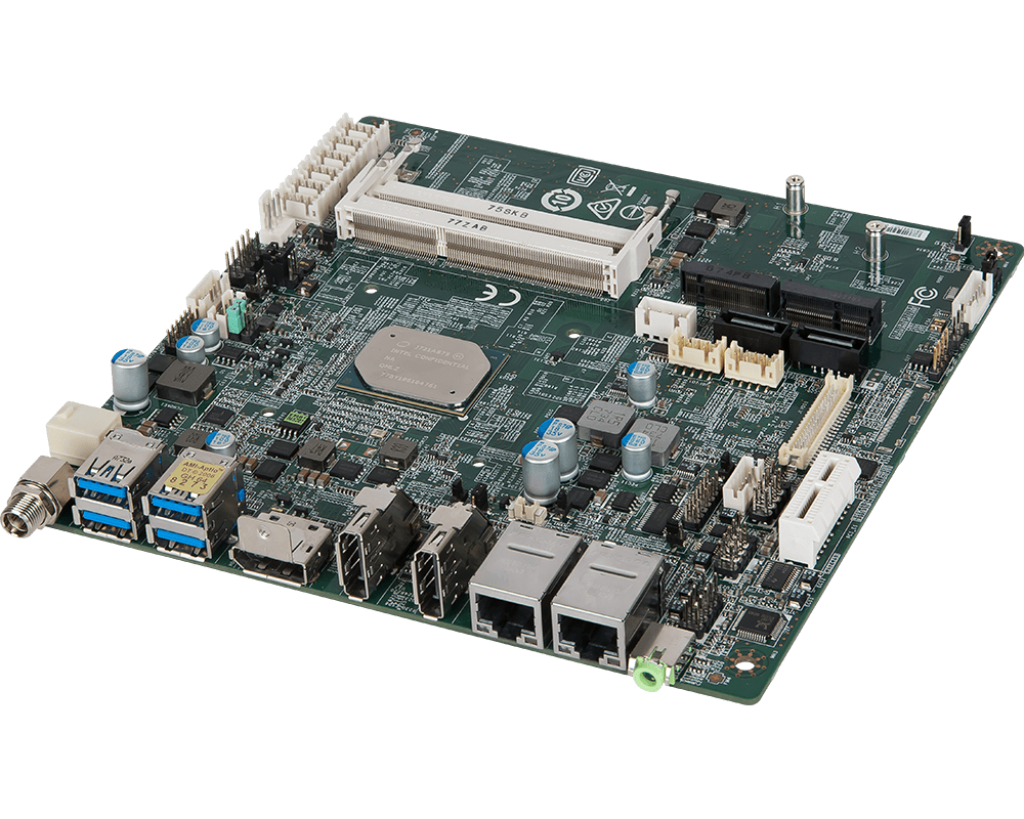

MS-98B1

Intel® Apollo Lake™ シリーズ SoC搭載 Mini-ITXボード


Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x5 E3940 1.6GHz/1.8GHz (バースト時) 4コア 9W
・Intel® Celeron® N3350 1.1GHz/2.4GHz (バースト時) 2コア 6W
2× 204ピン SODIMM 最大8GB DDR3L 1866MHz SDRAM
3x Display Port、1x LVDS
/2x Display Port、1x HDMI、1x LVDS
2x Intel® I211-AT Gigabit イーサネット
Realtek® ALC887-VD2-CG HDオーディオ、1x Lien-Out
1x PCIe x1
2x SATAⅢ
1x M.2(M Key Type 2242、SATAⅢ)
1x M.2(E Key Type 2230、PCIe x1、USB2.0)
4x USB3.0(リアパネル)
5x USB2.0(ピンヘッダー)
2x RS-232/422/485(0V/5V/12V)
4x RS-232
8-bit GPI/8-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V 広範囲DC入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg
対応OS:
・Windows® 10 64-bit
・Linux Fedora 25
・Linux Ubuntu 16.04

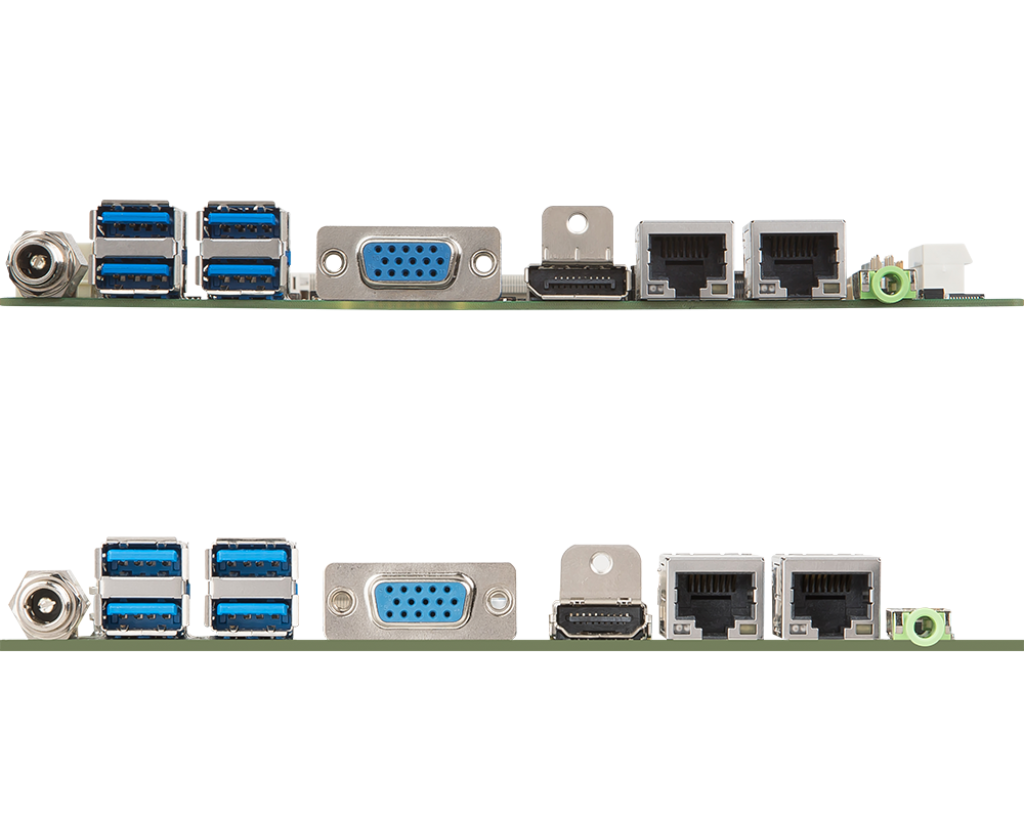

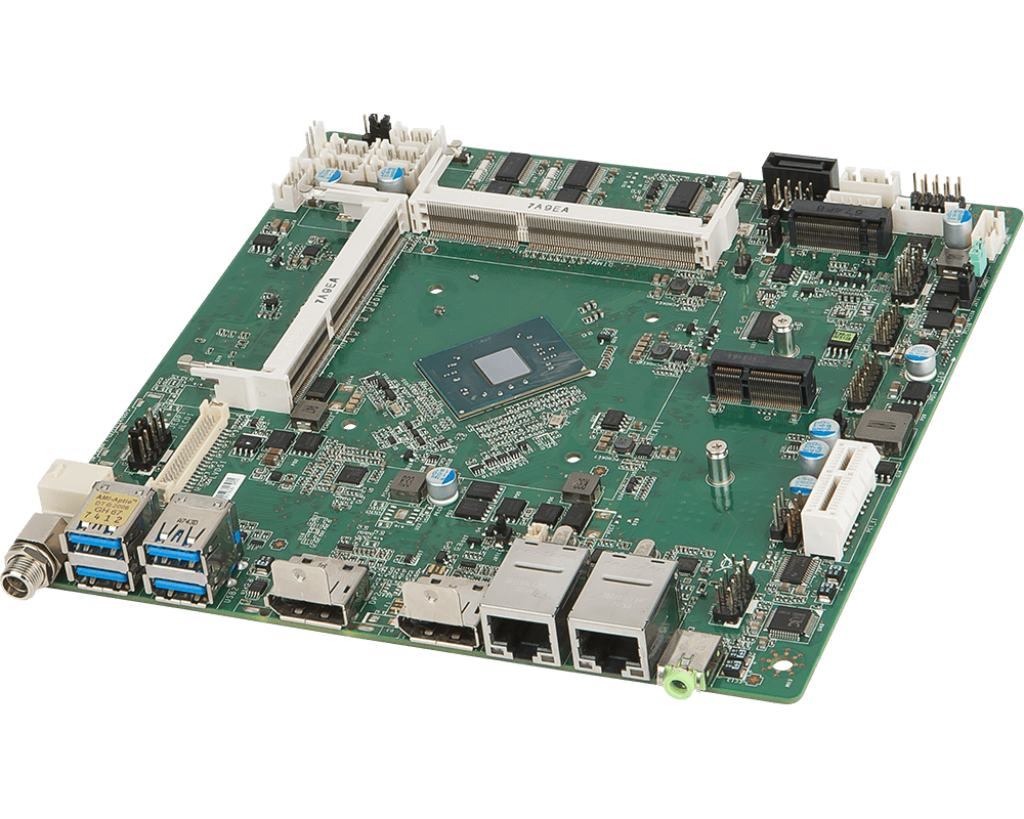

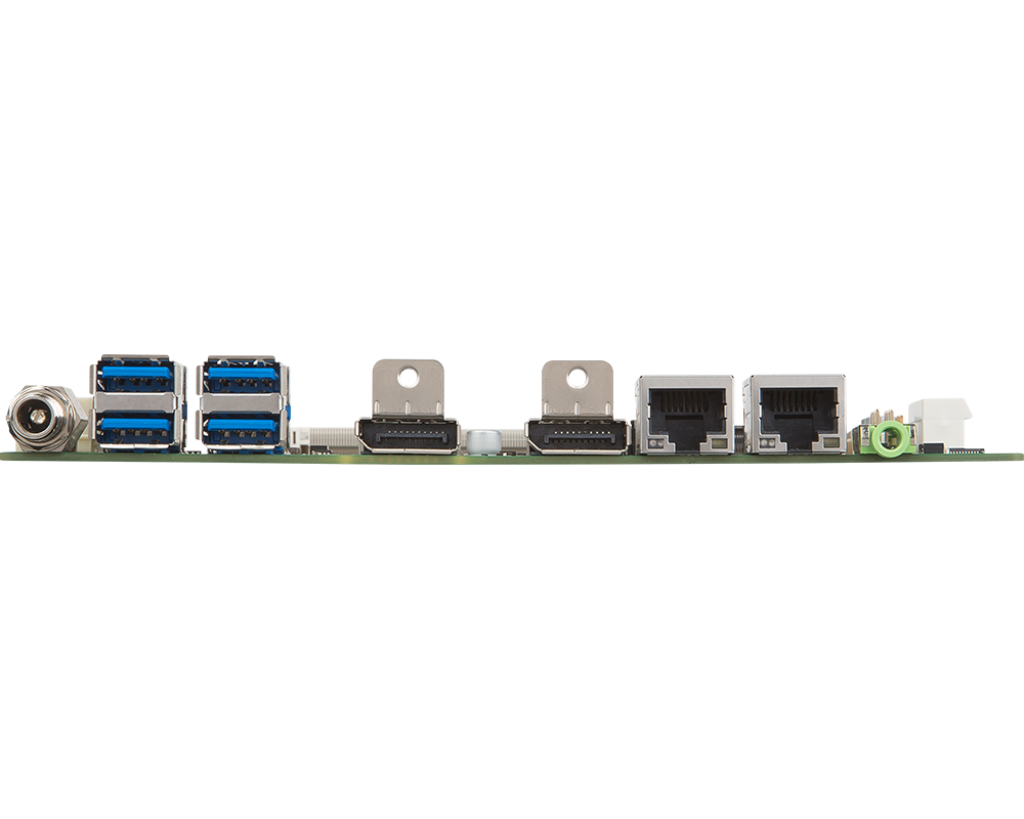

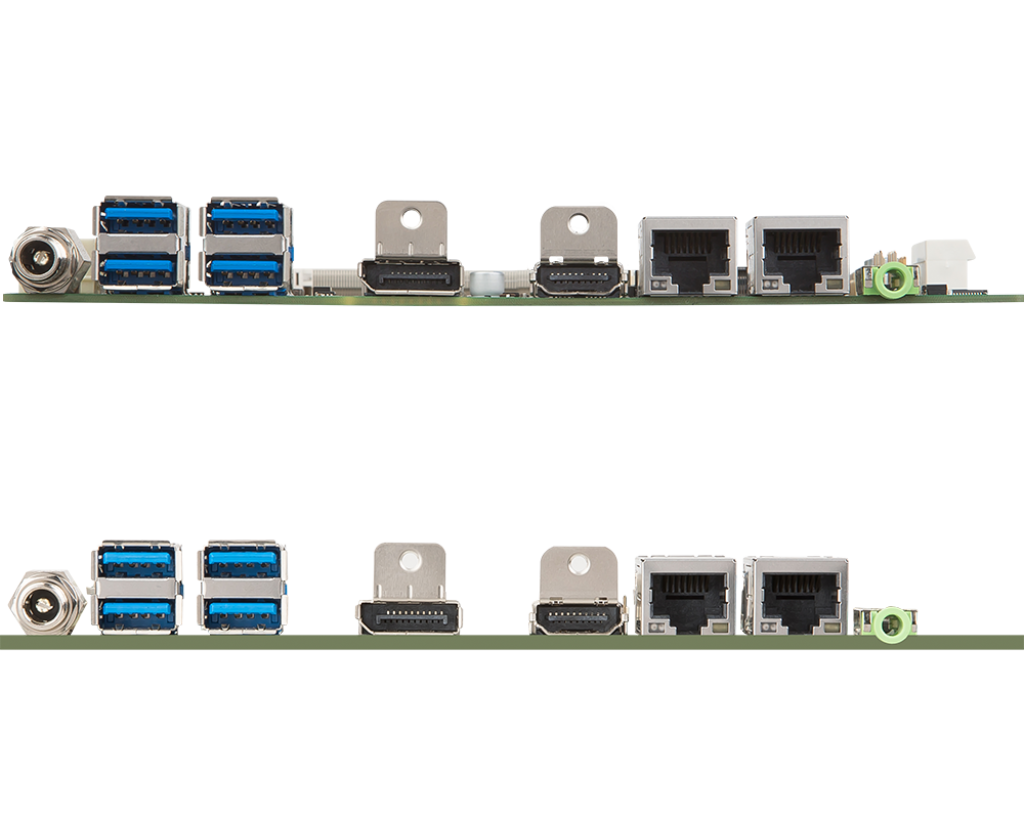

MS-98J0

Intel® Apollo Lake™ シリーズ SoC搭載 Mini-ITXボード



Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x5 E3940 1.6GHz/1.8GHz (バースト時) 4コア 9W
・Intel® Celeron® N3350 1.1GHz/2.4GHz (バースト時) 2コア 6W
2× 204ピン SODIMM 最大8GB DDR3L 1866MHz SDRAM
2x Display Port、1x LVDS
/1x Display Port、1x HDMI、1x LVDS
/1x Display Port、1x VGA、1x LVDS
/1x HDMI、1x VGA、1x LVDS
2x Realtek® RTL8111H-CG Gigabit イーサネット
Realtek® ALC887-VD2-CG HDオーディオ、1x Lien-Out
1x PCIe x1
1x SATAⅢ
1x M.2(M Key Type 2242、SATAⅢ)
1x M.2(E Key Type 2230、PCIe x1、USB2.0)
4x USB3.0(リアパネル)
3x USB2.0(ピンヘッダー)
1x RS-232/422/485(0V/5V/12V)
4x RS-232
4-bit GPI/4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg
対応OS:
・Windows® 10 64-bit
・Linux Fedora 25
・Linux Ubuntu 16.04

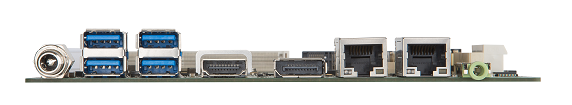

MS-9892

最大-40~85℃ 動作温度範囲対応 Intel® Apollo Lake™ シリーズ SoC搭載 Mini-ITXボード

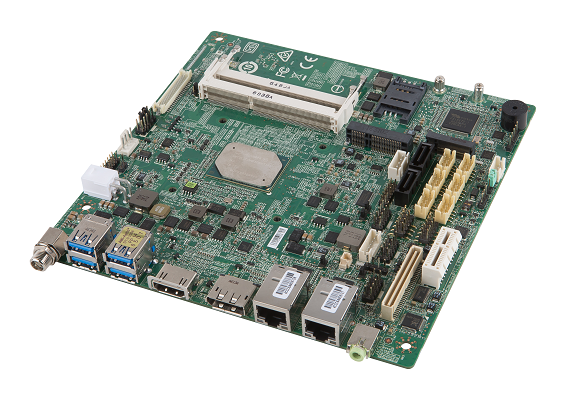

 ms-9892_1
ms-9892_2
Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x7 E3950 1.6GHz/2.0GHz (バースト時) 4コア 12W
・Intel® Atom™ x5 E3940 1.6GHz/1.8GHz (バースト時) 4コア 9W
・Intel® Atom™ x5 E3930 1.3GHz/1.8GHz (バースト時) 2コア 6.5W
・Intel® Pentium® N4200 1.1GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.1GHz/2.4GHz (バースト時) 2コア 6W
2× 204ピン SODIMM 最大8GB DDR3L 1866MHz SDRAM
2x Display Port & 1x LVDS or 1x eDP & 2x HDMI
2 or 1x Intel® I210-IT Gigabit イーサネット
Realtek® ALC887/888S HDオーディオ
1x PCIe x1
1x フルサイズ Mini PCIe (SIMカードホルダーサポート)
2x SATAⅢ
1x M.2 (Type 2242)
4x USB3.0(リアパネル)、4x USB2.0(ピンヘッダー)
2x RS-232/422/485、4x RS-232
4-bit GPI/4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V or +12/+19~+24V 広範囲DC入力
動作温度範囲:0℃~60℃ or -20℃~70℃ or -40℃~85℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg
対応OS:
・Windows® 10 64-bit
・Linux

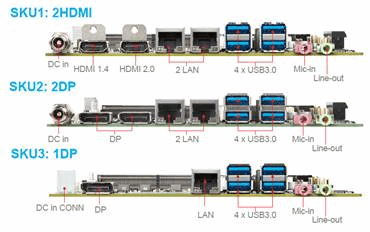

MS-98J4

第8世代 Intel® Core™ シリーズ Kaby Lake-R モバイル用CPU、HDMI2.0搭載
/第7世代 Intel® Core™ シリーズ Kaby Lake-U モバイル用CPU搭載
/第6世代 Intel® Core™ シリーズ Skylake-U モバイル用CPU搭載 Mini-ITXボード

第8世代 Intel® Core™ シリーズ SoC (Kaby Lake-R)
・Intel® Core™ i5-8250U 1.6GHz/3.4GHz(ブースト時) 4コア SoC 15W
第7世代 Intel® Core™ シリーズ SoC (Kaby Lake-U)
・Intel® Core™ i5-7300U 2.6GHz/3.5GHz(ブースト時) 2コア SoC 15W
第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i3-6100U 2.3GHz 2コア SoC 15W
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
・1x HDMI2.0、1x HDMI1.4、2x 24-bit LVDS(Kaby Lake-R)
・2x Display Port、2x 24-bit LVDS(Kaby Lake-U)
・1x Display Port、2x 24-bit LVDS(Skylake-U)
1x Intel® I219-LM Gigabit イーサネット(Kaby Lake-R、Kaby Lake-U)
1x Intel® I211-AT Gigabit イーサネット
Realtek® ALC887/888S HDオーディオ
1x PCIe x4(Kaby Lake-R、Kaby Lake-U)
1x フルサイズ Mini PCIe (mSATAサポート)
1x フルサイズ/ハーフサイズ Mini PCIe
2x SATAⅢ
1x M.2(E Key Type 2230、Wi-Fi/BT モジュール)
1x M.2(M Key Type 2280、SSDサポート(Kaby Lake-R、Kaby Lake-U))
4x USB3.0(リアパネル)
4x USB2.0(ピンヘッダー)
1x USB2.0(垂直コネクタ(Kaby Lake-R、Kaby Lake-U))
2x RS-232/422/485(0V/5V/12V(Kaby Lake-R、Kaby Lake-U))
4x RS-232(0V/5V/12V(Kaby Lake-R、Kaby Lake-U))
2x RS-232(0V/5V/12V(Skylake-U))
4-bit GPI/4-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+12~24V 広範囲DC入力 動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.34 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-U CPUのみ)
・Windows 8.1(64-bit、Skylake-U CPUのみ)
・Windows 10 (64-bit)
・Linux kernel 4.x(Fedora 25、Ubuntu 16.04)

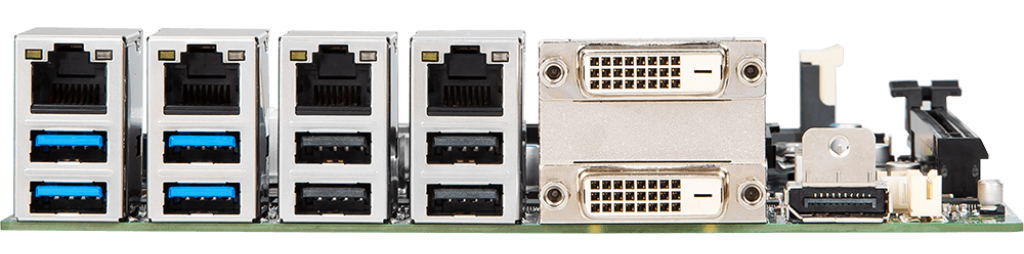

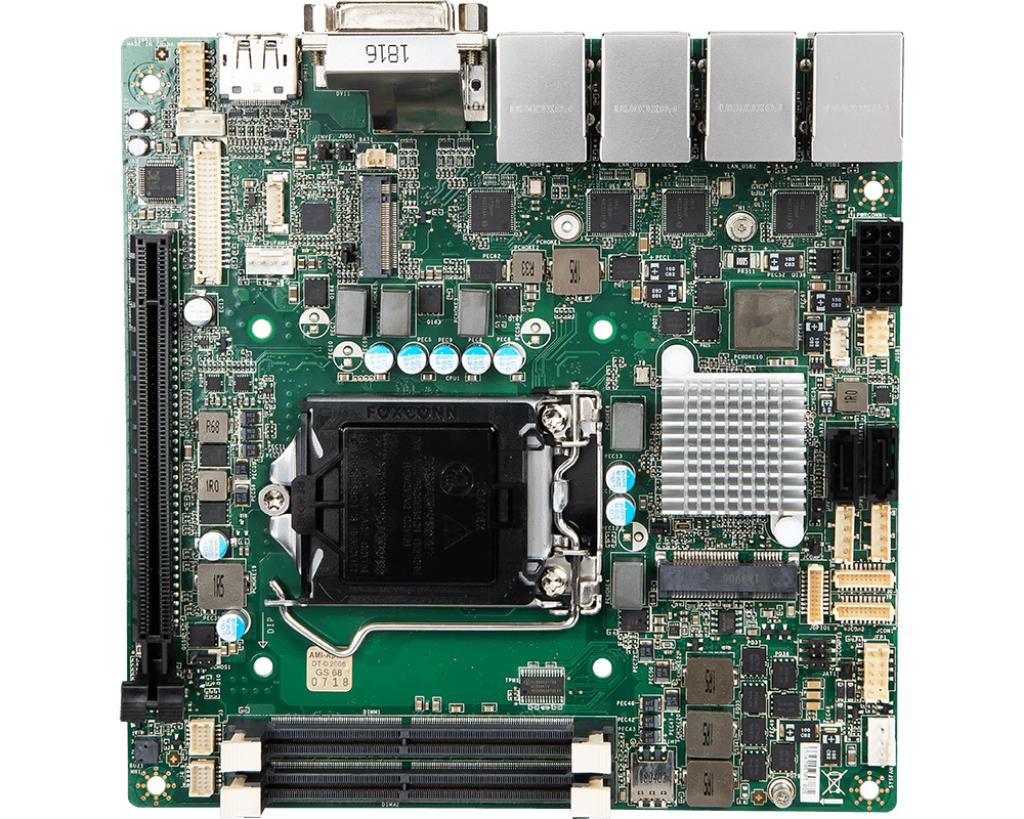

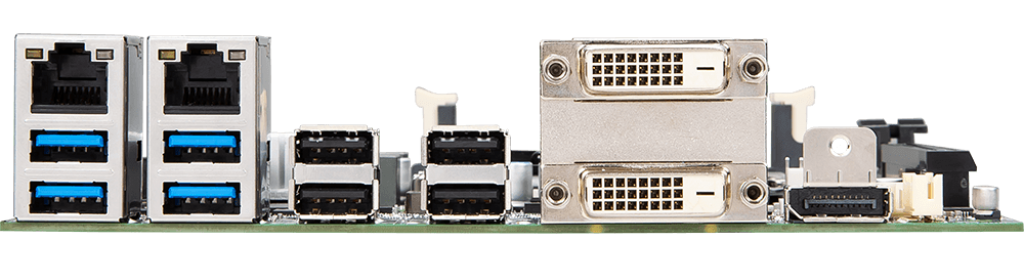

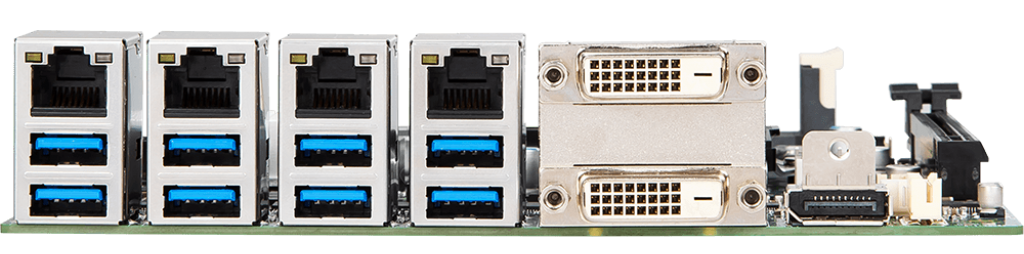

MS-98K1

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 マルチLAN Mini-ITXボード




第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® Q170/H110 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133/2400MHz SDRAM
1x Display Port or HDMI、2x DVI-D、1x LVDS
・4x Intel® I210-AT Gigabit イーサネット(Q170)
・4x Intel® I211-AT Gigabit イーサネット(H110)
・2x Intel® I211-AT Gigabit イーサネット(H110)
Realtek® ALC887 HDオーディオ
1x PCIe x16
1x フルサイズ Mini PCIe
2x SATAⅢ
1x M.2 (Type 2242/2280)
・8x USB3.0(リアパネル)、3x USB2.0(ピンヘッダー):Q170
・4x USB3.0(リアパネル)、5x USB2.0(4x リアパネル、1x ピンヘッダー):H110
2x RS-232/422/485(0V/5V/12V)
2x RS-232/422/485
8-bit GPI/8-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+12V~19V DC入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.42 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10 (64-bit)
・Linux

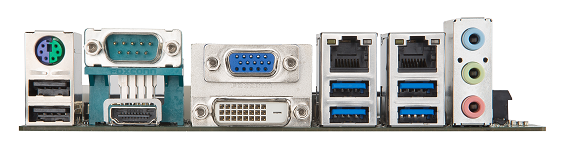

MS-98E1

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 Mini-ITXボード

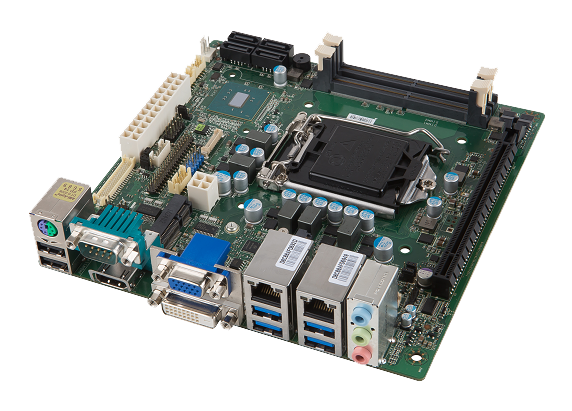

 ms-98e1_1
ms-98e1_2
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/H110 Express チップセット
2× 260ピン SODIMM 最大32GB DDR4 2133MHz SDRAM
1x HDMI、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC887 HDオーディオ
1x PCIe x16
1x フルサイズ Mini PCIe (mSATAサポート)
4x SATAⅢ(C236)/ 3x SATAⅢ(H110)
1x M.2 (Type 2242)
4x USB3.0(リアパネル)
4x USB2.0(2x リアパネル、2x ピンヘッダー)
1x RS-232/422/485(0V/5V/12V)
1x RS-232(0V/5V/12V)
4x RS-232(C236)
4-bit GPI/4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:0℃~60℃
湿度: 10~90% (結露無し)
寸法: 170mm x 170mm
重量: 0.37 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10 (64-bit)
・Linux



MS-98I0

MS-98I0
Intel® Braswell N3000 シリーズ SoC
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3060 1.6GHz /2.48GHz (バースト) 2コア 6W
・2x 204ピン SODIMM 最大16GB DDR3L 1066/1333MHz SDRAM
・1x 204ピン SODIMM 最大 8GB DDR3L 1066/1333MHz SDRAM
1x DVI-D、1x Display Port、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
2 or 1x Realtek RTL8111G Gigabit イーサネット
1x PCIe x1
1x Mini PCIe (mSATAサポート)
2x USB3.0、5x USB2.0
1x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、5x RS-232
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg


MS-98F1

MS-98F1
Intel® Braswell N3000 シリーズ SoC
・Intel® Pentium N3710 1.6GHz /2.56GHz (バースト) 4コア 6W
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3060 1.6GHz /2.48GHz (バースト) 2コア 6W
・Intel® Celeron N3010 1.04GHz /2.24GHz (バースト) 2コア 6W
2x 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x Display Port、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット
1x PCIe x1
2x Mini PCIe (1x mSATAサポート)
4x USB3.0、4x USB2.0
1x SATAⅢ
2x RS-232/422/485(0V/5V/12V)、4x RS-232
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg


MS-98H1

MS-98H1
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Haswell & Haswell Refresh)
Intel® Q87/H81チップセット
2x 204ピン SODIMM 最大16GB DDR3/DDR3L 1066/1333/1600MHz SDRAM
1x DVI-D、1x HDMI、2x VGA
Realtek ALC887 HDオーディオ
・4x Intel® I210-AT Gigabit イーサネット
・2x Intel® I211-AT Gigabit イーサネット
1x PCIe x16
1x Mini PCIe (mSATAサポート)、1x ハーフサイズ Mini PCIe
2x USB3.0、6x USB2.0
2x SATAⅢ
2x RS-232/422/485(0V/5V/12V)、8x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170mm
重量 :0.37 Kg


MS-98C7

MS-98C7
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Haswell & Haswell Refresh)
Intel® Q87/H81チップセット
2x 204ピン SODIMM 最大16GB DDR3/DDR3L 1066/1333/1600MHz SDRAM
2x Display Port、1x VGA、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット
1x Intel® I217-LM Gigabit イーサネット
1x PCIe x16
1x Mini PCIe (mSATAサポート)、1x ハーフサイズ Mini PCIe
・Q87:4x USB3.0、6x USB2.0
・H81:2x USB3.0、6x USB2.0
・Q87:4x SATAⅢ
・H86:2x SATAⅢ、1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、4x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg


MS-98D3

MS-98D3
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Haswell)
Intel® H81チップセット
2x 204ピン SODIMM 最大16GB DDR3/DDR3L 1066/1333/1600MHz SDRAM
1x VGA、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
1x Realtek RTL8111E Gigabit イーサネット
1x Mini PCIe (mSATAサポート)
2x USB3.0、6x USB2.0
2x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、3x RS-232(0V/5V/12V)、2x RS-232
1x LPT、1x RJ-11(キャッシュドロワー用コネクタ)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.33 Kg

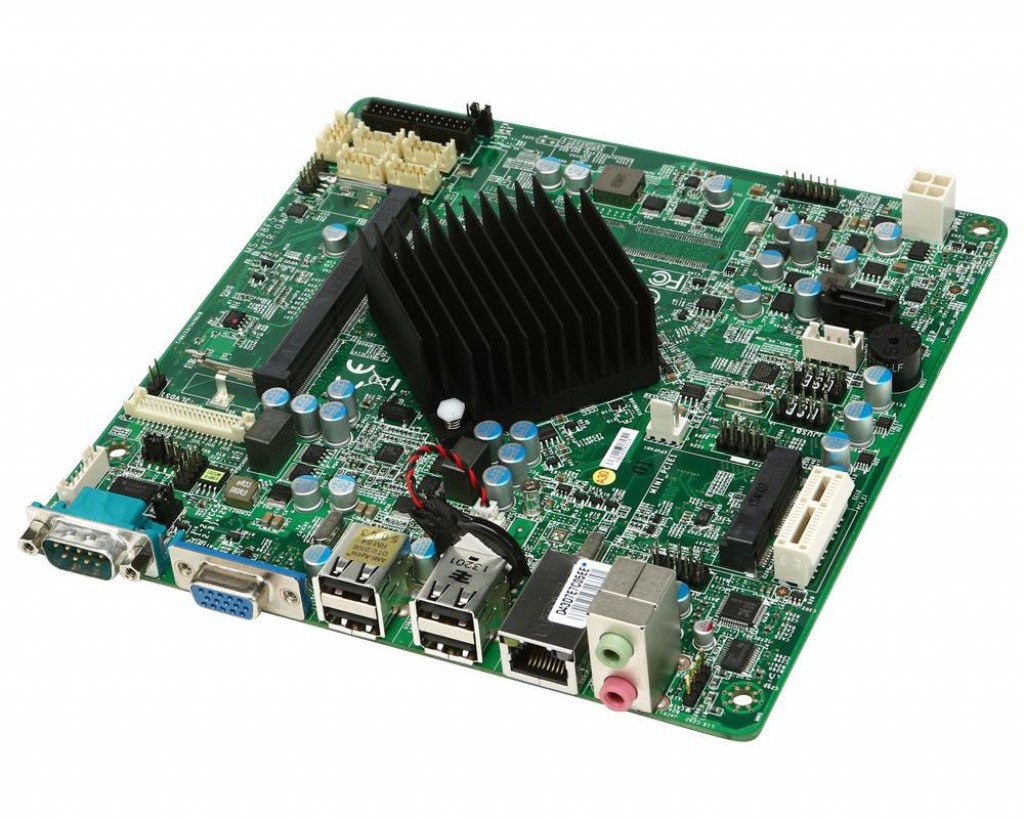

MS-98F5

MS-98F5
Intel® Celeron J1900 2.0GHz 4コア SoC
2 or 1x 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x VGA、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
2 or 1x Realtek RTL8111G Gigabit イーサネット
1x PCIe x1
1x Mini PCIe (mSATAサポート)
8x USB2.0
1x SATAⅡ
1x RS-232(0V/5V/12V)、5x RS-232
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg

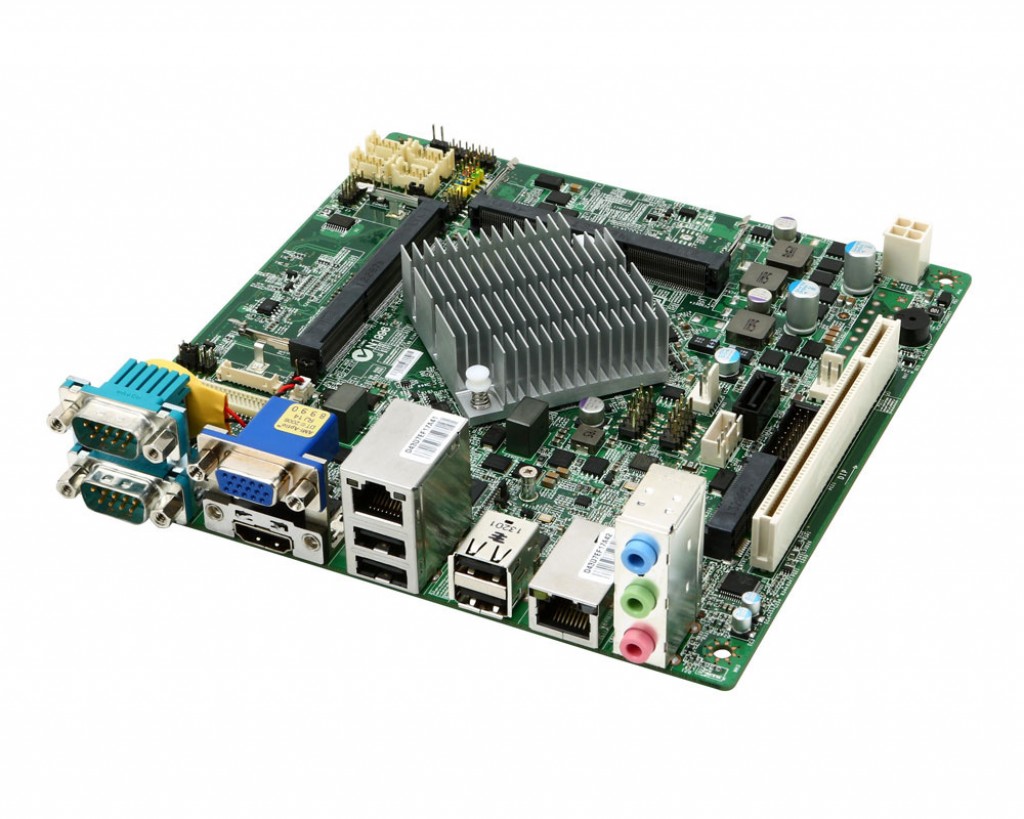

MS-98E3


MS-98E3
Intel® Celeron J1900 2.0GHz 4コア SoC
2 or 1x 204ピン SODIMM 最大8GB DDR3L 1066/1333MHz SDRAM
1x HDMI、1x VGA、2-ch 24-bit LVDS
Realtek ALC887 HDオーディオ
2x Intel® I210-AT Gigabit イーサネット Gigabit イーサネット
1x PCI
1x Mini PCIe (mSATAサポート)
1x USB3.0、8x USB2.0
1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、5x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :170mm x 170 mm
重量 :0.37 Kg




Micro-ATXボード

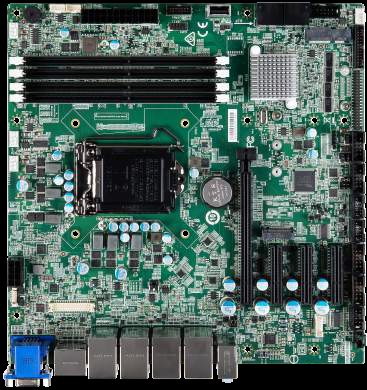

MS-98L2

最大4x ギガビットLAN搭載
LGA1151 第8世代 Intel® Core™ シリーズ Coffee Lake-S デスクトップ用CPU対応 Micro-ATXボード







第8世代 Intel® Core™ シリーズ デスクトップ Coffee Lake-S
Intel®Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.1GHz ~ 4.7GHz 最大95W(LGA1151)
Intel® C246/Q370 Express チップセット
・4x 288ピン DIMM 最大64GB DDR4 2666MHz SDRAM ECC対応(C246)
・4x 288ピン DIMM 最大64GB DDR4 2666MHz SDRAM ECC非対応(Q370)
・2x Display Port、1x HDMI、1x VGA、1x LVDS トリプルディスプレイ対応
・2x Display Port、1x HDMI トリプルディスプレイ対応(Q370 2x LANモデル)
Realtek ALC887 HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219-LM Gigabitイーサネット
・3x Intel® I210-AT Gigabitイーサネット(C246/Q370 4x LANモデル)
・1x Intel® I210-AT Gigabitイーサネット(Q370 2x LANモデル)
1x PCIe x16
3x PCIe x4
1x M.2(M Key Type 2242/2260/2280、PCIe x4, SATA 3.0)
4x SATAⅢ
4x USB3.1 Gen2(背面パネル)
4x USB3.1 Gen1(背面パネル)
5x USB2.0(4x 内部ピンヘッダー、1x 内部垂直コネクタ)
2x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)(C246/Q370 4x LANモデル)
・4x RS-232(0V/5V/12V、内部ピンヘッダー)(C246/Q370 4x LANモデル)
・5x RS-232(0V/5V/12V、内部ピンヘッダー)(Q370 2x LANモデル)
1x KB/MS
8-bit GPI/8-bit GPO
FCC Class B, CE, VCCI, BSMI, RCM 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 244mm x 244mm
重量: 0.595 Kg
対応OS:
・Windows 10(64-bit)
・Linux Kernel 4.x (応相談)



MS-98E2

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 Micro-ATXボード
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/H110 Express チップセット
4× 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM ECC機能付(C236)
/2× 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM ECC機能無(H110)
1x Display Port、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット(C236)
/1x Intel® I211-AT Gigabit イーサネット(H110)
Realtek® ALC887 HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
1x PCIe x8(x4信号、C236)/ 1x PCIe x8(x1信号、H110)
1x PCI
1x フルサイズ Mini PCIe (mSATAサポート)
1x M.2(M Key 2242/2260/2280、PCIe x4、SATAⅢ、C236)
6x SATAⅢ(C236)/ 4x SATAⅢ(H110)
6x USB3.0(4x 背面パネル、2x 内部ピンヘッダー、C236)
/4x USB3.0(4x 背面パネル、H110)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
1x RS-232/422/485(0V/5V/12V、背面パネル)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V、内部ピンヘッダー、C236)
4-bit GPI/4-bit GPO
TPM2.0
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10(64-bit)
・Linux(Fedora 23、Ubuntu 16.04)



MS-98D6

MS-98D6
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Haswell & Haswell Refresh)
Intel® Q87チップセット
4x 240ピン DIMM 最大32GB DDR3 1066/1333/1600MHz SDRAM
1x DVI-I、2x Display Port
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット
1x Intel® I217-LM Gigabit イーサネット
1x PCIe x16、1x PCIe x4、2x PCI
1x Mini PCIe (mSATAサポート)
4x USB3.0、8x USB2.0
4x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、1x RS-232/422/485
4x RS-232(0V/5V/12V)、4x RS-232
1x LPT
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :244mm x 244mm
重量 :0.73 Kg




ATXボード

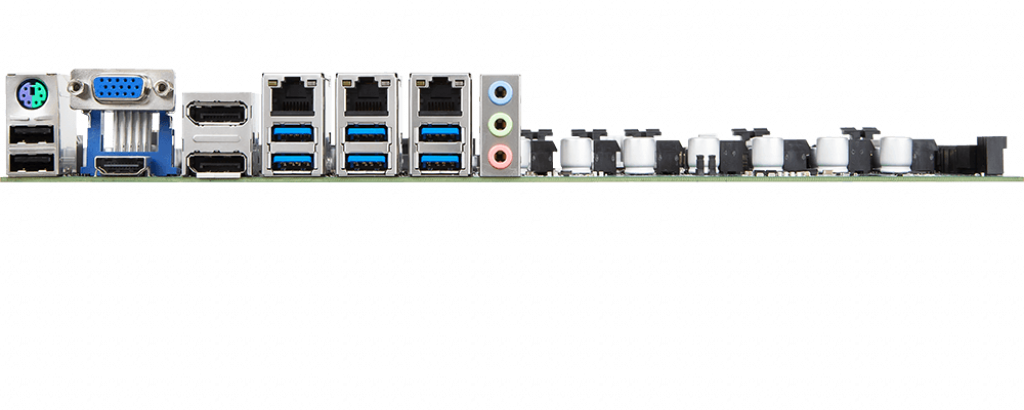

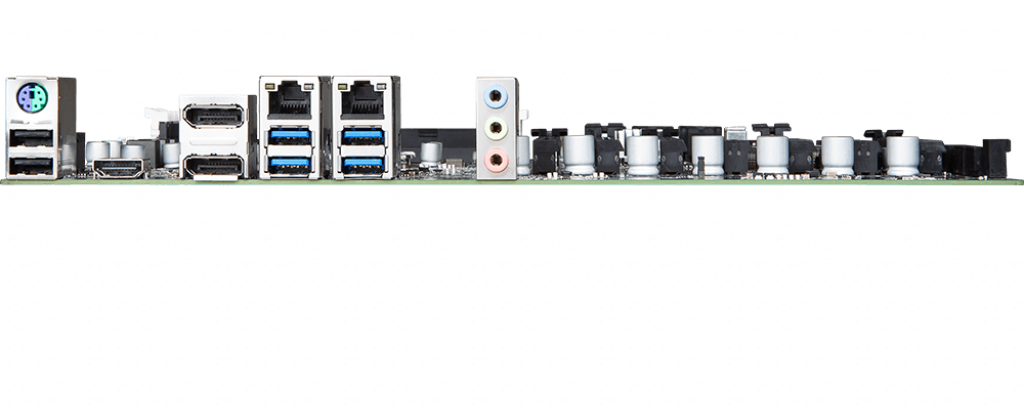

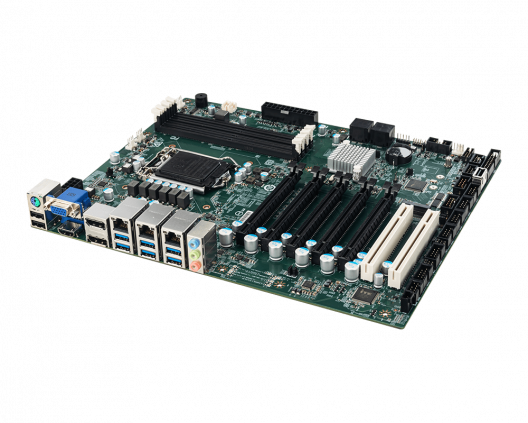

MS-98K9

LGA1151 第8世代 Intel® Core™ シリーズ Coffee Lake-S デスクトップ用CPU対応 ATXボード


第8世代 Intel® Core™ シリーズ デスクトップ Coffee Lake-S
Intel®Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.1GHz ~ 4.7GHz 最大95W(LGA1151)
Intel® C246/Q370 Express チップセット
・4x 288ピン DIMM 最大64GB DDR4 2666MHz SDRAM ECC対応(C246)
・4x 288ピン DIMM 最大64GB DDR4 2666MHz SDRAM ECC非対応(Q370)
・2x Display Port、1x HDMI、1x VGA トリプルディスプレイ対応
・2x Display Port、1x HDMI トリプルディスプレイ対応(Q370 2x LANモデル)
Realtek ALC887 HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219-LM Gigabitイーサネット
・2x Intel® I210-AT Gigabitイーサネット
・1x Intel® I210-AT Gigabitイーサネット(Q370 2x LANモデル)
3x PCIe x16(1x PCIe x16信号 or 2x PCIe x8信号 or 1x PCIe x8 + 2x PCIe x4信号)
2x PCIe x4
2x PCIe x1
1x M.2(E Key Type 2230、PCIe x1, USB 2.0)
1x M.2(M Key Type 2242/2260/2280、PCIe x4 NVMe, SATA 3.0)
6x SATAⅢ
・6x USB3.1 Gen2(背面パネル)(C246/Q370 3x LANモデル)
・4x USB3.1 Gen2(背面パネル)(Q370 2x LANモデル)
7x USB2.0(2x 背面パネル、4x 内部ピンヘッダー、1x 内部垂直コネクタ)
2x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
・8x RS-232(0V/5V/12V、内部ピンヘッダー)(C246/Q370 3x LANモデル)
・4x RS-232(0V/5V/12V、内部ピンヘッダー)(Q370 2x LANモデル)
1x KB/MS
8-bit GPI/8-bit GPO
FCC Class B, CE, VCCI, BSMI, RCM 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS:
・Windows 10(64-bit)
・Linux Kernel 4.x (応相談)

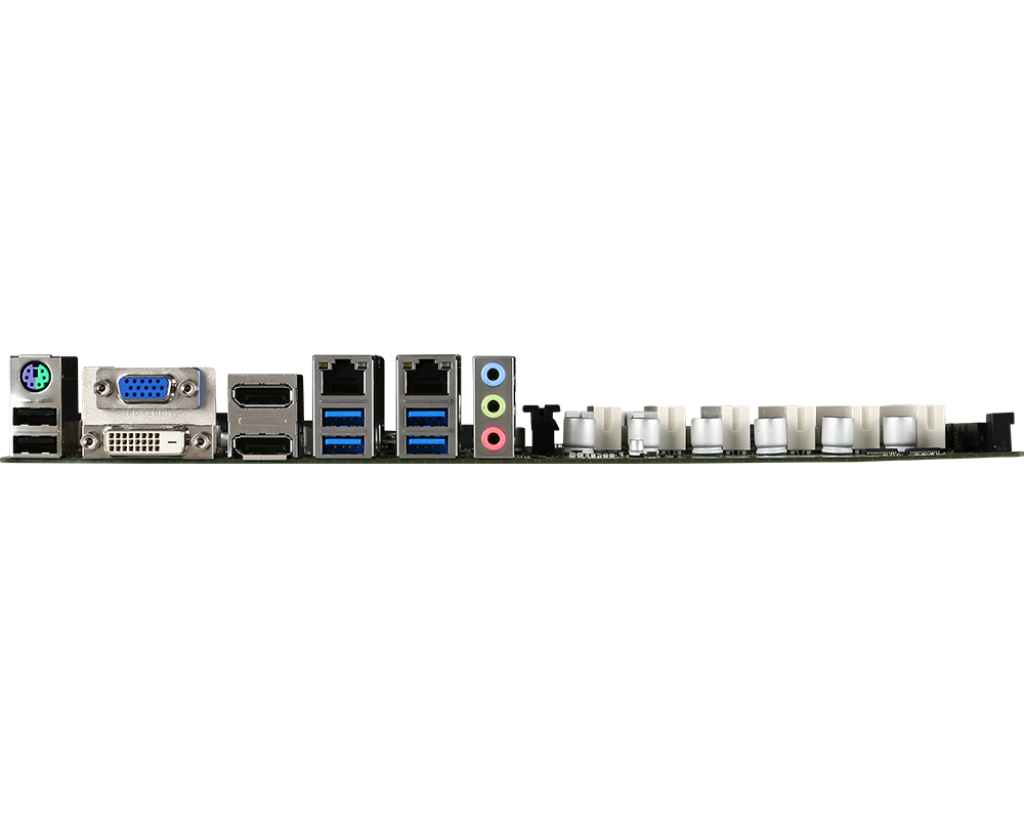

MS-98H9 V2.0

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 ATXボード

第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® Q170 Express チップセット
4x 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM
2x Display Port、1x DVI-D、1x VGA トリプルディスプレイ対応
Realtek ALC887 HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219-LM Gigabitイーサネット
1x Intel® I210-AT Gigabitイーサネット
1x PCIe x16
6x PCI
2x Mini PCIe(1x mSATAサポート)
5x SATAⅢ
6x USB3.0(4x 背面パネル、2x 内部ピンヘッダー)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
2x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V/5V/12V、内部ピンヘッダー)
1x KB/MS
4-bit GPI/4-bit GPO
TPM2.0
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10(64-bit)
・Linux(Fedora 25、Ubuntu 16.04)



MS-98H9

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 ATXボード
MS-98H9
第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® C236/Q170/H110 Express チップセット
4× 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM ECC機能付(C236)
/4× 288ピン DIMM 最大64GB DDR4 2133MHz SDRAM ECC機能無(Q170)
/2× 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM ECC機能無(H110)
1x Display Port、1x DVI-D、1x VGA、1x LVDS
1x Intel® I219-LM Gigabit イーサネット
1x Intel® I210-AT Gigabit イーサネット
Realtek® ALC887 HDオーディオ、Mic-in/Line-in/Line-out
1x PCIe x16
2x PCIe x4(C236/Q170)/ 1x PCIe x4(H110)
4x PCI
1x フルサイズ Mini PCIe (mSATAサポート)
5x SATAⅢ(C236/Q170)/ 4x SATAⅢ(H110)
4x USB3.0(背面パネル)
6x USB2.0(2x 背面パネル、4x 内部ピンヘッダー)
1x RS-232/422/485(0V/5V/12V、背面パネル)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x RS-232(0V、内部ピンヘッダー、C236)
4-bit GPI/4-bit GPO
TPM2.0
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲:-10℃~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10(64-bit)
・Linux(Fedora 25、Ubuntu 16.04)

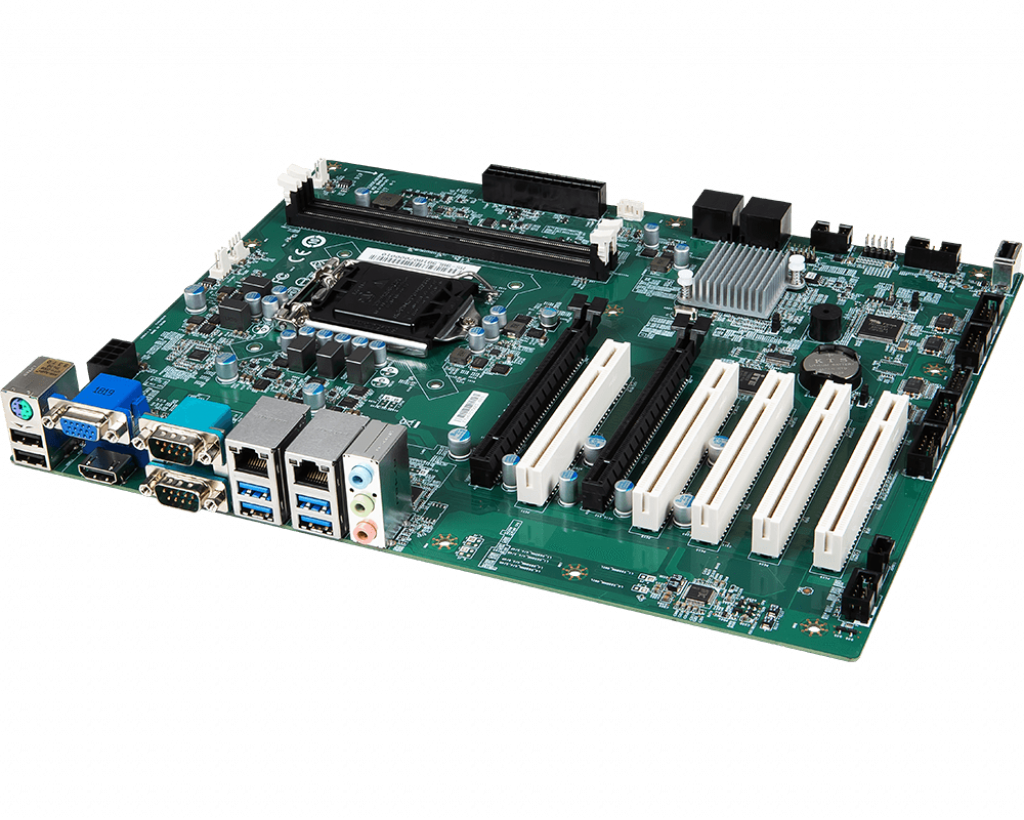

MS-98L9

LGA1151 第7世代 Intel® Core™ シリーズ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ Skylake-S デスクトップ用CPU対応 H110チップセット搭載 ATXボード

第7世代 Intel® Core™ シリーズ デスクトップ Kaby Lake-S
/第6世代 Intel® Core™ シリーズ デスクトップ Skylake-S
Intel®Core™ i7/i5/i3/Pentium®/Celeron® プロセッサー
2.3GHz ~ 4.0GHz 最大65W(LGA1151)
Intel® H110 Express チップセット
2x 288ピン DIMM 最大32GB DDR4 2133MHz SDRAM
1x HDMI、1x VGA デュアルディスプレイ対応
Realtek ALC887 HD オーディオ、Mic-in/Line-in/Line-out
1x Intel® I219-LM Gigabitイーサネット
1x Intel® I211-AT Gigabitイーサネット
1x PCIe x16
1x PCIe x4
5x PCI
4x SATAⅢ
4x USB3.0(4x 背面パネル、2x 内部ピンヘッダー)
5x USB2.0(2x 背面パネル、2x 内部ピンヘッダー、1x 内部垂直コネクタ)
1x RS-232/422/485(0V/5V/12V、背面パネル)
5x RS-232(0V/5V/12V、1x 背面パネル、4x 内部ピンヘッダー)
1x KB/MS
4-bit GPI/4-bit GPO
TPM2.0
CE, FCC Class B, BSMI, RCM, VCCI
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: -10~60℃
湿度: 10~90% (結露無し)
寸法: 305mm x 244mm
重量: 0.7 Kg
対応OS:
・Windows 7(32/64-bit、Skylake-S CPUのみ)
・Windows 8.1(64-bit、Skylake-S CPUのみ)
・Windows 10(64-bit)
・Linux(Fedora 23、Ubuntu 16.04)



MS-98B5

MS-98B5
LGA1150 第4世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Haswell & Haswell Refresh)
Intel® Q87/H81チップセット
4x 240ピン DIMM 最大32GB DDR3 1066/1333/1600MHz SDRAM
1x DVI-I、1x Display Port
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット
1x Intel® I217-LM Gigabit イーサネット
1x PCIe x16、3x PCIe x1、3x PCI
2x Mini PCIe (Q87のみ)
4x USB3.0、8x USB2.0
・6x SATAⅢ(Q87)
・2x SATAⅢ、2x SATAⅡ(H81)
2x RS-232/422/485(0V/5V/12V)、4x RS-232(0V/5V/12V)
1x LPT
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI(ClassA) 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :305mm x 244mm
重量 :0.70 Kg


MS-98A9

MS-98A9
LGA1155 第3世代 Intel® Core™ iシリーズ CPU対応
(デスクトップ Ivy Bridge)
Intel® Q77チップセット
4x 240ピン DIMM 最大32GB DDR3 1333/1600MHz SDRAM
1x DVI-D、1x Display Port、1x VGA
Realtek ALC887 HDオーディオ
1x Intel® 82579LM Gigabit イーサネット
1x Intel® I82583VGigabit イーサネット
1x PCIe x16、1x PCIe x4、5x PCI、1x ISA(オプション)
1x Mini PCIe (mSATAサポート)
4x USB3.0、8x USB2.0
2x SATAⅢ、3x SATAⅡ
2x RS-232/422/485(0V/5V/12V)、4x RS-232(0V/5V/12V)
1x LPT
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI(ClassA) 認証
ATX 24ピン、12V 4ピン電源入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :305mm x 244mm
重量 :0.75 Kg




PageTop
