PICO-ITXボード

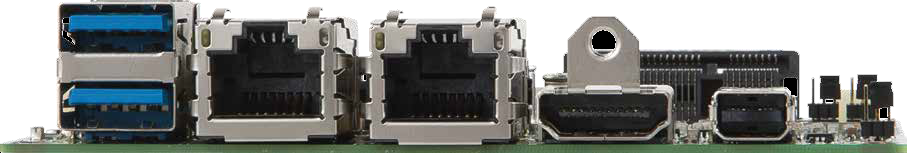

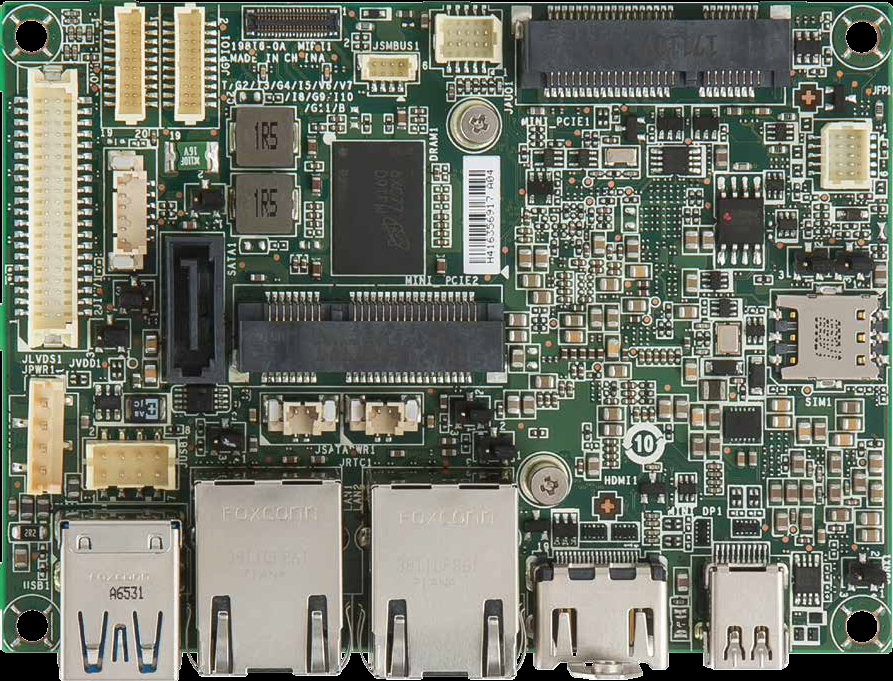

MS-98I6

Intel® Apollo Lake シリーズ SoC搭載 2.5″サイズ (Pico-ITX) CPUボード




Intel® Apollo Lake™ シリーズ SoC
・Intel® Pentium® N4200 1.5GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.1GHz/2.3GHz (バースト時) 2コア 6W
オンボード 4GB 1600MHz DDR3L メモリ
1x HDMI 1.4b、1x Mini-Display Port
Realtek® ALC887-VD2-CG HDオーディオ、Mic-in/Line-out(内部ピンヘッダー)
2x Intel® I211-AT Gigabitイーサネット
1x フルサイズ Mini PCIe
1x ハーフサイズ Mini PCIe (mSATAサポート)
1x SATAⅢ
2x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
2x USB3.0(背面パネル)
2x USB2.0(内部ピンヘッダー)
8-bit GPI/8-bit GPO
1x MIPI-CSI
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :101 x 73 mm
重量: 0.27 kg
対応OS: Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)

MS-98H6

Intel® Braswell N3000シリーズ SoC搭載 2.5″サイズ (Pico-ITX) CPUボード
MS-98H6
Intel® Braswell N3000 シリーズ SoC
・Intel® Pentium N3710 1.6GHz /2.56GHz (バースト) 4コア 6W
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3010 1.04GHz /2.24GHz (バースト) 2コア 6W
オンボード 2GB DDR3L 1600MHz メモリ
1x Display Port、1x HDMI、2-ch LVDS
Realtek® ALC887-VD2-CG HDオーディオ
1x Intel® I211-AT Gigabit イーサネット
1x mSATA (フルサイズ)
1x Mini PCIe (ハーフサイズ)
2x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
1x SATAⅢ
1x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
1x RS-232(0V/5V/12V、内部ピンヘッダー)
8-bit GPI、8-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :100 x 72 mm
重量 :0.18 Kg
対応OS: Windows 7(32/64-bit)
     Windows 8.1(64-bit)
     Windows 10(64-bit)
     Linux(Fedora 22、Ubuntu 14.04)


3.5″サイズ CPUボード

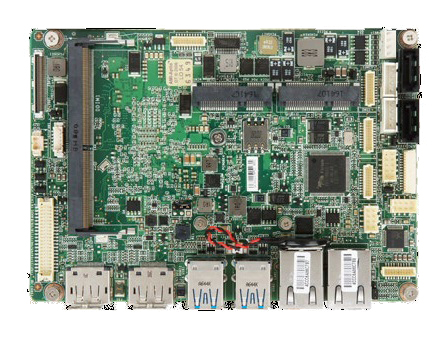

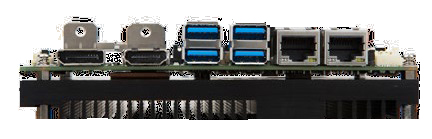

MS-98H3

第7世代 Intel® Core™ シリーズ Kaby Lake-U
         /第6世代 Intel® Core™ シリーズ Skylake-U モバイル用SoC搭載 3.5″サイズ CPUボード

第7世代 Intel® Core™ シリーズ SoC (Kaby Lake-U)
・Intel® Core™ i7-7600U 2.8GHz/3.9GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i5-7300U 2.6GHz/3.5GHz(ブースト時) 2コア SoC 15W
・Intel® Core™ i3-7100U 2.4GHz 2コア SoC 15W
・Intel® Celeron 3965U 2.2GHz 2コア SoC 15W
第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i7-6600U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i5-6300U 2.6GHz/3.4GHz (ブースト時) 2コア SoC 15W
・Intel® Core™ i3-6100U 2.3GHz 2コア SoC 15W
・Intel® Celeron 3955U 2.0GHz 2コア SoC 15W
1x 260ピン SODIMM 最大16GB DDR4 2133MHz SDRAM
1x Display Port & 1x HDMI 1.4b
または 2x Display Port
または 2x HDMI 1.4b
1x eDP
2-ch 18/24-bit LVDS
Realtek® ALC887-VD2-CG HDオーディオ、Mic-in/Line-in/Line-out
1x Intel® I210-AT Gigabitイーサネット
1x Intel® I219LM Gigabitイーサネット
2x フルサイズ Mini PCIe (1x mSATAサポート)
2x SATAⅢ
1x RS-232/422/485(0V/5V/12V、内部ピンヘッダー)
5x RS-232(0V/5V/12V、内部ピンヘッダー)
4x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
8-bit GPI、8-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+12~24V 広範囲DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.59 Kg
対応OS: Windows 7(32/64-bit、Skylakeタイプのみ)
     Windows 8.1(64-bit、Skylakeタイプのみ)
     Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)


MS-98E6

Intel® Apollo Lake™ シリーズ SoC搭載 3.5″サイズ CPUボード

Intel® Apollo Lake™ シリーズ SoC
・Intel® Atom™ x5 E3940 1.6GHz/1.8GHz (バースト時) 4コア 9W
・Intel® Pentium® N4200 1.1GHz/2.5GHz (バースト時) 4コア 6W
・Intel® Celeron® N3350 1.1GHz/2.4GHz (バースト時) 2コア 6W
1x 204ピン SODIMM 最大8GB DDR3 1866/1600MHz SDRAM
1x Display Port、1x HDMI 1.4b、1x VGA、1x eDP
1x HDオーディオ、Mic-in/Line-in/Line-out
5x Intel® I211AT Gigabitイーサネット(4x PoE)
2x フルサイズ Mini PCIe (1x mSATAサポート)
2x SATAⅢ
1x RS-232/422/485(背面パネル)
1x RS-232/422/485(内部ピンヘッダー)
2x USB3.0(背面パネル)
4x USB2.0(内部ピンヘッダー)
8-bit DI/8-bit DO
+12V~+24V 広範囲電圧入力
動作温度範囲: -10℃~60℃、-40℃~85℃(オプション)
湿度: 0~90% (結露無し)
寸法: 146mm x 102mm
重量 :0.34 Kg
対応OS: Windows 10(64-bit)
     Linux(Fedora 25、Ubuntu 16.04)

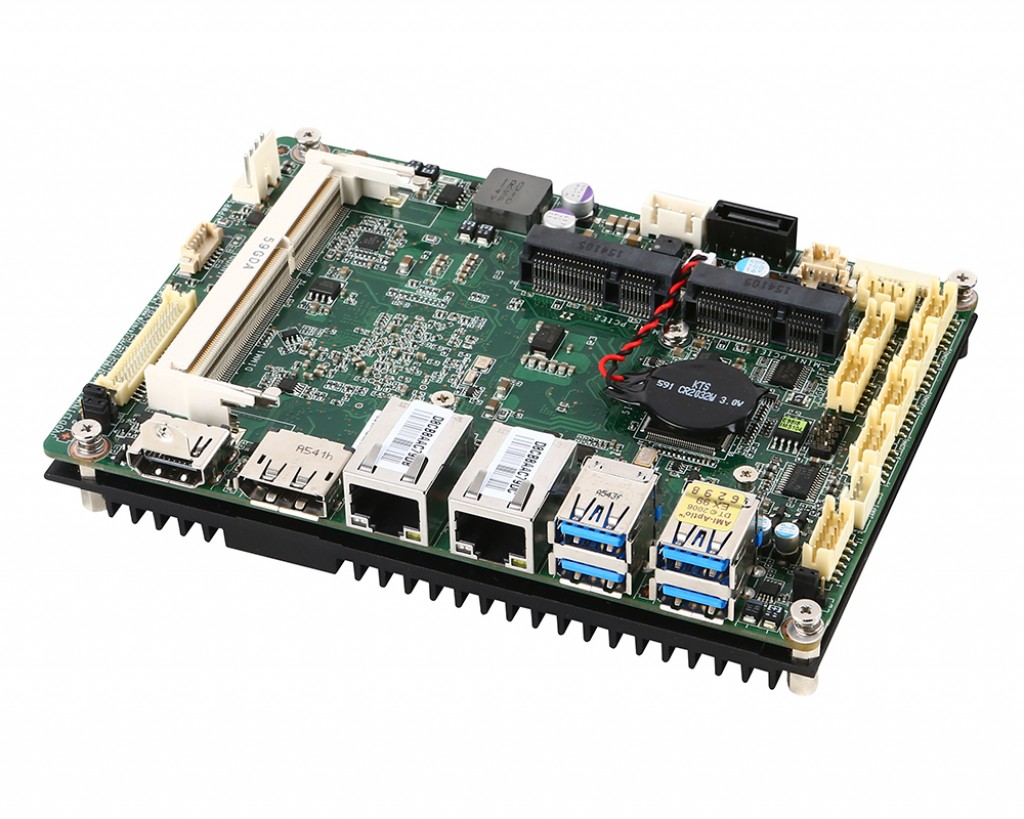

MS-98I8

Intel® Braswell N3000シリーズ SoC搭載 3.5″サイズ CPUボード
MS-98I8
Intel® Braswell N3000 シリーズ SoC
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
・Intel® Celeron N3010 1.04GHz /2.24GHz (バースト) 2コア 6W
1x 204ピン SODIMM 最大8GB DDR3L 1333/1600MHz SDRAM
1x HDMI、1x Display Port、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Realtek RTL8111G Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
4x USB3.0、2x USB2.0
1x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、3x RS-232
4-bit GPI、4-bit GPO
FCC, CE, RCM, VCCI, BSMI 認証
+9~36V 広範囲DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.33 Kg


MS-98G6

MS-98G6
Intel® Celeron J1900 2.0GHz 4コア SoC
1x 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x DVI-I、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Intel® I210-AT Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
1x USB3.0、7x USB2.0
1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、5x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.31 Kg


MS-98F6

MS-98F6
Intel® Celeron J1900 2.0GHz 4コア SoC
1x 204ピン SODIMM 最大8GB DDR3L 1333MHz SDRAM
1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Intel® I210-AT Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
1x USB3.0、7x USB2.0
1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、3x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.31 Kg


MS-98F3

MS-98F3
・Intel® Core™ i7-5650U 2.2GHz 4コア SoC(第5世代 Broadwell)
・Intel® Core™ i5-5350U 1.8GHz 2コア SoC(第5世代 Broadwell)
・Intel® Core™ i3-5010U 2.1GHz 2コア SoC(第5世代 Broadwell)
・Intel® Core™ i7-4650U 1.7GHz 4コア SoC(第4世代 モバイル Haswell)
1x 204ピン SODIMM 最大8GB DDR3L 1600MHz SDRAM
・1x HDMI、1x Display Port、2-ch 18/24-bit LVDS
・1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット、1x Intel® I218-LM Gigabit イーサネット
1x Mini PCIe (mSATAサポート),
1x ハーフサイズ Mini PCIe
2x USB3.0、4x USB2.0
2x SATAⅢ
1x RS-232/422/485(0V/5V/12V)、5x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V/19V/24V DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.56 Kg


MS-9896

MS-9896
・Intel® Atom™ D2550 1.86GHz 2コア 10W
・Intel® Atom™ N2800 1.86GHz 2コア 6.5W
・Intel® Atom™ N2600 1.6GHz 2コア 3.5W
Intel® NM10 チップセット
・1x 204ピン SODIMM 最大4GB DDR3 1066MHz SDRAM(D2550/N2800)
・1x 204ピン SODIMM 最大 2GB DDR3 800MHz SDRAM (N2600)
1x HDMI、1x VGA、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Intel® 82583V Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
6x USB2.0
1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、3x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :146mm x 102mm
重量 :0.28 Kg




EPICサイズ CPUボード

MS-98D1

MS-98D1
・Intel® Atom™ D2550 1.86GHz 2コア 10W
・Intel® Atom™ N2800 1.86GHz 2コア 6.5W
・Intel® Atom™ N2600 1.6GHz 2コア 3.5W
Intel® NM10 チップセット
・1x 204ピン SODIMM 最大4GB DDR3 1066MHz SDRAM (D2550/N2800)
・1x 204ピン SODIMM 最大2GB DDR3 800MHz SDRAM (N2600)
1x DVI-I、2-ch 18/24-bit LVDS
Realtek ALC887 HDオーディオ
2x Intel® I210-AT Gigabit イーサネット
2x Mini PCIe (1x mSATAサポート)
1x PCI-104
6x USB2.0
1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、5x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
+9~36V 広範囲DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :165mm x 115mm
重量 :0.37 Kg



Qseven CPUモジュール

MS-98H2

MS-98H2
Intel® Braswell N3000 シリーズ SoC
・Intel® Pentium N3710 1.6GHz /2.56GHz (バースト) 4コア 6W
・Intel® Celeron N3160 1.6GHz /2.24GHz (バースト) 4コア 6W
オンボード DDR3L 1600MHz メモリ 最大4GB
1x Display Port、1x HDMI
1x Intel® I211-AT or I210-AT Gigabit イーサネット
3x PCIe x1
2x USB3.0、4x USB2.0
2x SATAⅢ
1x RS-232
FCC, CE, C-Tick, VCCI, BSMI 認証
+5V & +V5SB DC入力
動作温度範囲: -10~60℃
湿度:10~90% (結露無し)
寸法 :70mm x 70mm
重量 :23 g



COM Express CPUモジュール

MS-98D7

MS-98D7
COM Express Type6 コンパクトCPUモジュール
・Intel® Core™ i7-3517UE 2.8GHz 2コア CPU
  (第3世代 モバイル Ivy Bridge)
・Intel® Core™ i3-3217UE 1.6GHz 2コア CPU
  (第3世代 モバイル Ivy Bridge)
Intel® QM77 チップセット
1x 204ピン SODIMM 最大8GB DDR3/DDR3L 1333/1600MHz SDRAM
1x VGA、3x DDIポート(DVI/HDMI/DPサポート)、2-ch 24-bit LVDS
1x Intel® 82579LM Gigabit イーサネット
1x PCIe x16レーン、7x PCIe x1レーン
4x USB3.0、8x USB2.0
2x SATAⅢ、2x SATAⅡ
2x COM
4-bit GPI、4-bit GPO
FCC, CE, C-Tick, VCCI, BSMI 認証
ATX:+12V、+5Vsb DC入力  AT:+12V DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :95mm x 95mm
重量 :95 g



PICMG1.0 CPUボード

MS-98G7

MS-98G7_2
LGA1150 第4世代 Intel® Core™ シリーズ CPU対応
(デスクトップ Haswell & Haswell Refresh)
Intel® H81 チップセット
2x 240ピン DIMM 最大16GB DDR3/DDR3L 1333/1600MHz SDRAM
1x VGA、1x DVI-D(ピンヘッダー)
Realtek ALC887 HDオーディオ
1x Intel® I210-AT Gigabit イーサネット
1x Intel® I217-LM Gigabit イーサネット
1x Mini PCIe (mSATAサポート)
1x LPT(ピンヘッダー)
2x USB3.0、4x USB2.0
2x SATAⅡ、1x SATAⅡ
1x RS-232/422/485(0V/5V/12V)、1x RS-232(0V/5V/12V)
4-bit GPI、4-bit GPO
FCC, CE 認証
+9~36V 広範囲DC入力
動作温度範囲: 0~60℃
湿度:10~90% (結露無し)
寸法 :338mm x 122mm
重量 :0.40 Kg
