車載・鉄道・船舶用PC



車載・鉄道・船舶用PC





小型で長期供給が可能な、車載、鉄道、船舶等での使用に最適な産業用PCです。

【特徴】

■ 各種国際規格に対応

 Eマーク(車載)、EN50155(鉄道)、IEC60945(船舶) etc.

■ 長期供給可能なMXMグラフィックスカード搭載可能

 NVIDIA® RTX 3000、RTX A2000、RTX A4500、Quadro T1000 etc.

■ バッテリーキット搭載可能

 主電源OFF後、最長10分間の稼働が可能

■ 耐環境性能

 広範囲動作温度:最大-40℃~70℃
 耐振動(IEC60068、MIL-STD-810G)
 耐衝撃(MIL-STD-810G)

■ コンパクトサイズ

【製品】

ABOX-5210(車載・鉄道・AI用 NVIDIA製GPUモジュール搭載可能)
ABOX-5211(車載・鉄道用 Comet Lake CPU搭載)
VBOX-3630(車載・鉄道用 Tiger Lake CPU搭載)
VBOX-3630R(車載・鉄道用 Tiger Lake CPU搭載)
EBOX-7000(車載・鉄道・AI用 PCIeカード搭載可能)
ACO-6000-CML / ACO-6000-CML-1E(車載・鉄道・AI用 PCIeカード搭載可能)
IBOX-600シリーズ(車載・鉄道・AI用 Jetson Orin NX/Nano搭載)

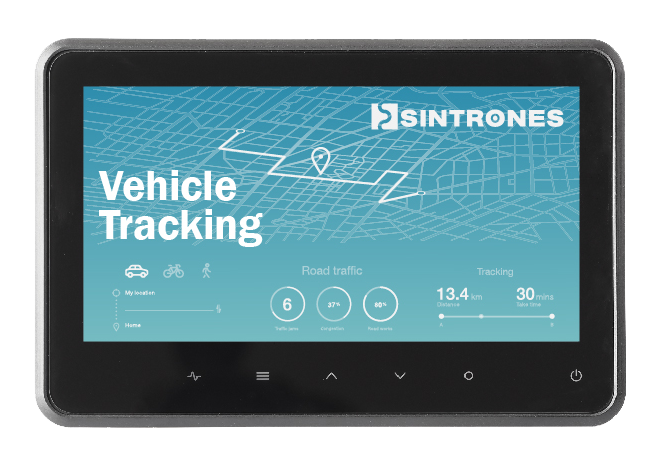

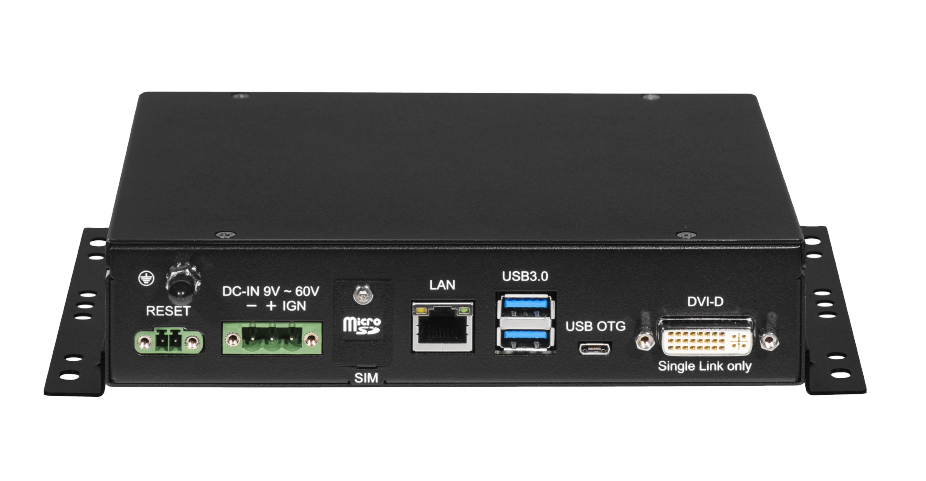

IBOX-500 + VDM-700HD(車載用 ARMベースCPU搭載小型PC + 車載用LCDモニタ)

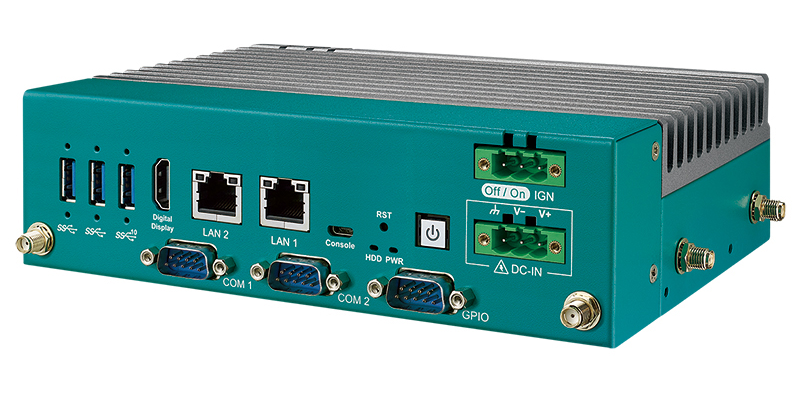

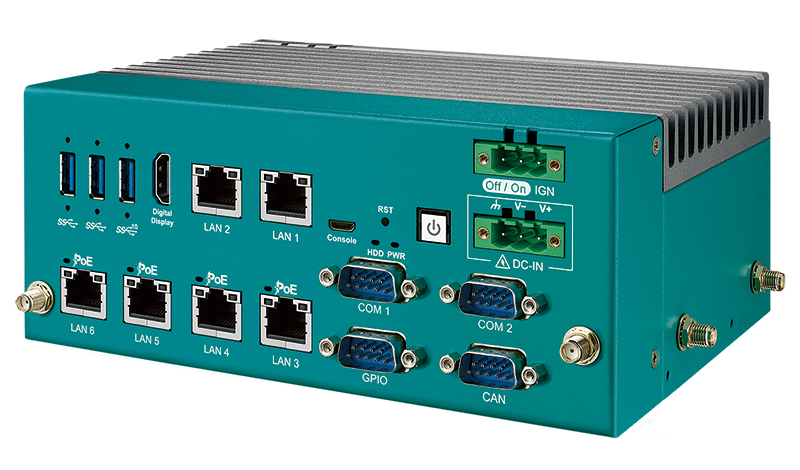

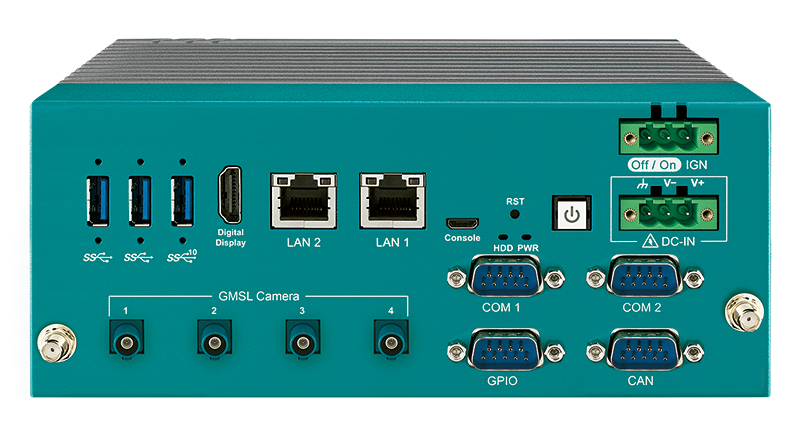

EAC-6000シリーズ(車載・鉄道・AI用 Jetson Orin NX搭載)

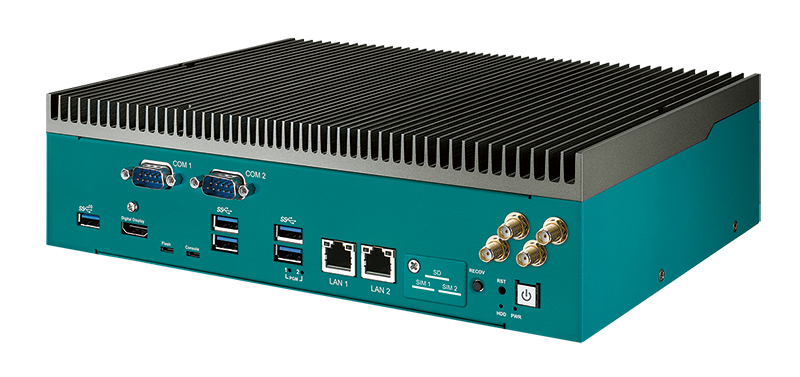

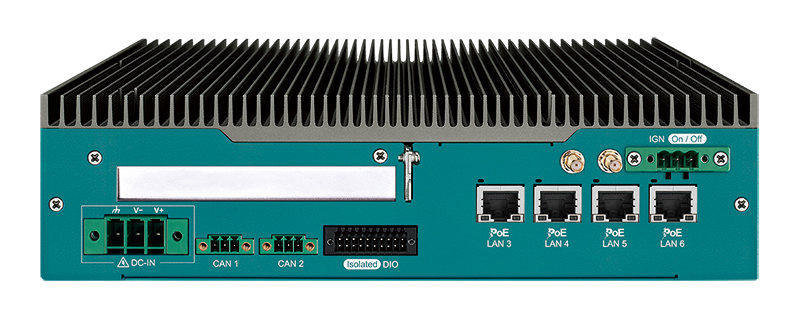

EAC-5100シリーズ(車載・鉄道・AI用 Jetson AGX Orin搭載)

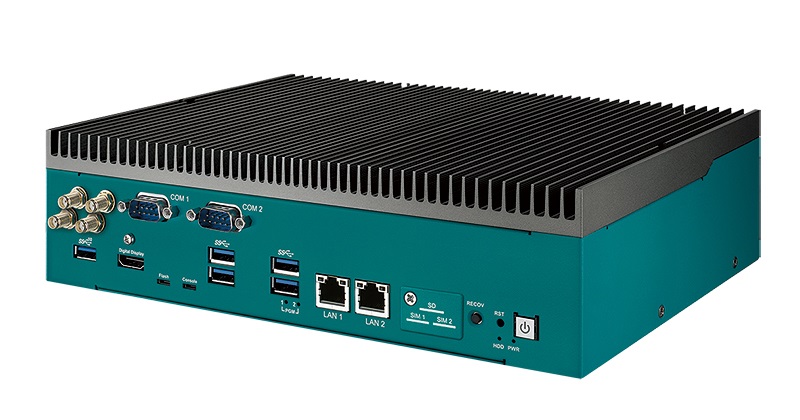

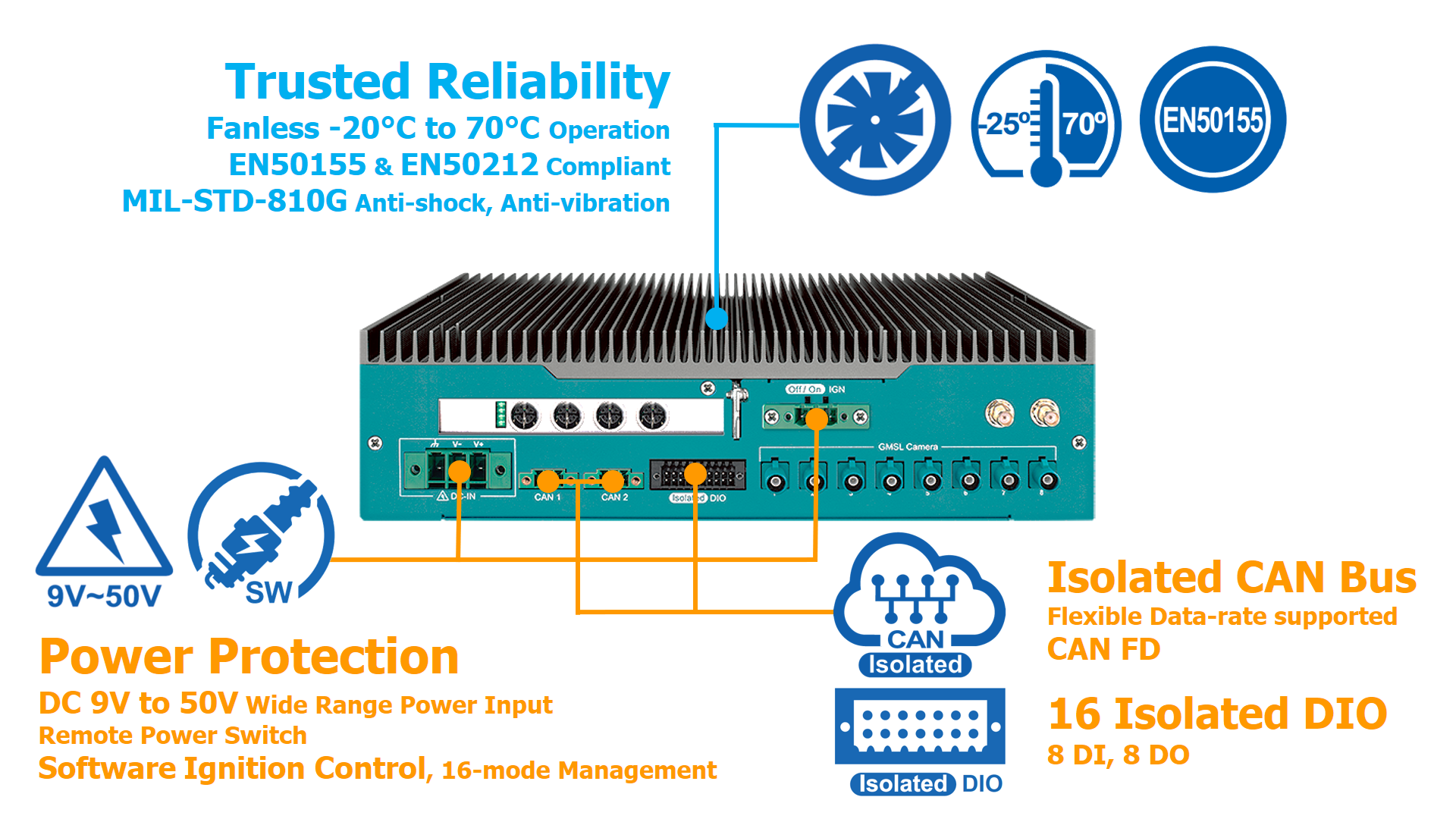

EAC-5000シリーズ(車載・鉄道・AI用 Jetson AGX Orin搭載)

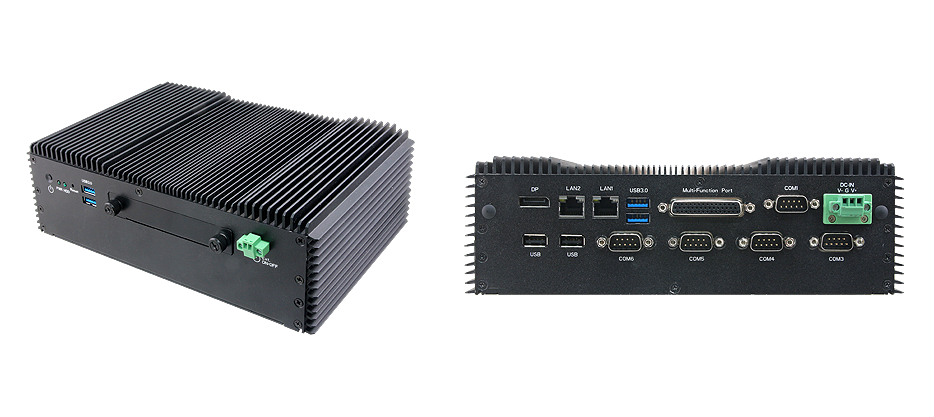

EMS-SKLU-Marine(船舶用)

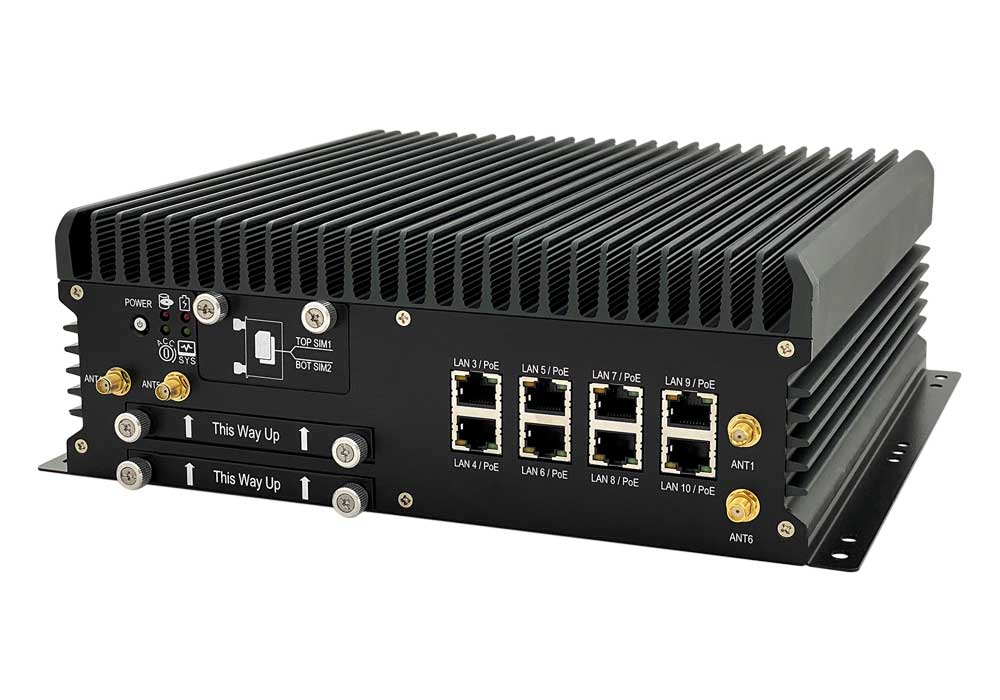

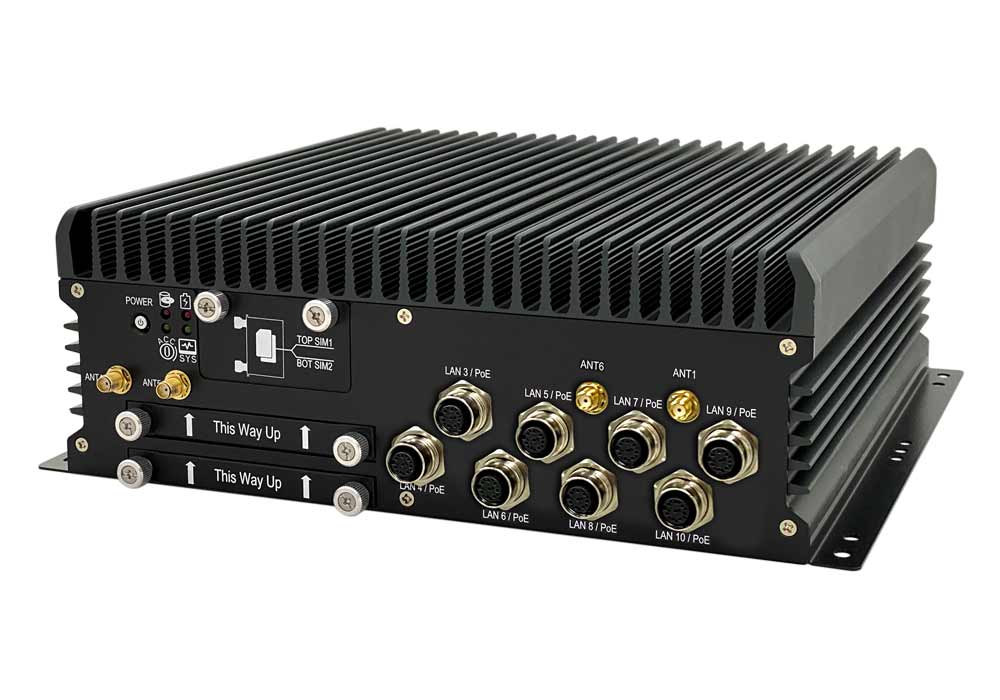

ABOX-5210(車載・鉄道・AI用)





【主な特徴】

・第10世代 Intel® Core™ シリーズ Comet Lake-S デスクトップCPU搭載

・NVIDIA® 製グラフィックスカード搭載可(MXMモジュール、オプション)

・バッテリーキット搭載可(オプション)



【使用事例】

自動運転バス



製品仕様

CPU

第10世代 Intel® Comet Lake-S シリーズ(LGA 1200, 35W TDP)
・Intel® Xeon™ W-1290TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Core™ i9-10900TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Core™ i7-10700TE(2.0GHz/4.4GHz, 8コア, 16MBキャッシュ, 35W)
・Intel® Core™ i5-10500TE(2.3GHz/3.7GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i3-10100TE(2.3GHz/3.6GHz, 4コア, 6MBキャッシュ, 35W)
・Intel® Celeron® G5900TE(3.0GHz, 2コア, 4MBキャッシュ, 35W)

チップセット

・Intel® W480E チップセット(Xeon CPU対応)
・Intel® Q470E チップセット(Coreシリーズ CPU対応)

メモリ

2x 260ピン DDR4 2666/2933MHz SO-DIMM, 最大64GB
(Xeon CPUの場合はオプションにてECC対応可)

LAN (RJ-45)

1x Intel I219LM GbE(Wake-on-LAN & PXE対応)
9x Intel I210-AT GbE(Wake-on-LAN & PXE対応)
(オプションにて8x Intel I210-AT GbEは、PoE(最大120W)に変更可)

オーディオ

1x Line-in, 1x Line-out, 1x Mic-in

オーディオコーデック

Realtek ALC888S

グラフィック(CPU)

・Intel® UHD グラフィックス 630(Xeon/Core i9/i7/i5/i3)
・Intel® UHD グラフィックス 610(Celeron)

グラフィックスカード
(MXMモジュール、オプション)


・RTX 3000
・RTX A2000
・RTX A4500
・Quadro T1000

ディスプレイ(トリプルディスプレイ)

3x DisplayPort, 最大解像度:4096 x 2304@60Hz

ストレージ

2x ホットスワップ対応 2.5" SATA HDD/SSDベイ(RAID 0, 1, 5 対応)
1x M.2 M Key 2280 (NVMe/SATA SSD)

拡張

2x フルサイズ Mini PCIe
1x M.2 B Key 3042(2x SIMスロット)
1x M.2 A-E Key 2230

COM(D-sub 9ピン)

3x RS-232/422/485

USB

4x USB3.2 Gen1(5 Gbps)

DI/O

8x DI(5~48VDC), 4x DO(5VDC, 100mA)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

9V~48V DC入力(オプション 67.2V~143V DC入力対応可)

電源コネクタ

5ピン ターミナルブロック

電源管理

車両用パワーイグニッション機能搭載

電源保護機能

自動回復短絡保護機能

バッテリーバックアップ(オプション)

10分間動作可能な内部バッテリーキット搭載可能(動作温度 -20℃~60℃)

動作温度

-40°C~70°C

保存温度

-40°C~80°C

湿度

10%~95%(結露無し)

耐振動(SSD時)

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃(SSD時)

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13、EN50155

外形寸法

260(W)x 250(D)x 95(H)mm

重量

5.3kg

固定方式

ウォールマウント

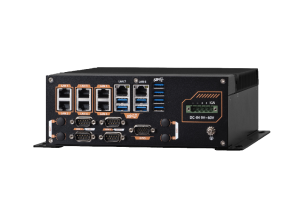

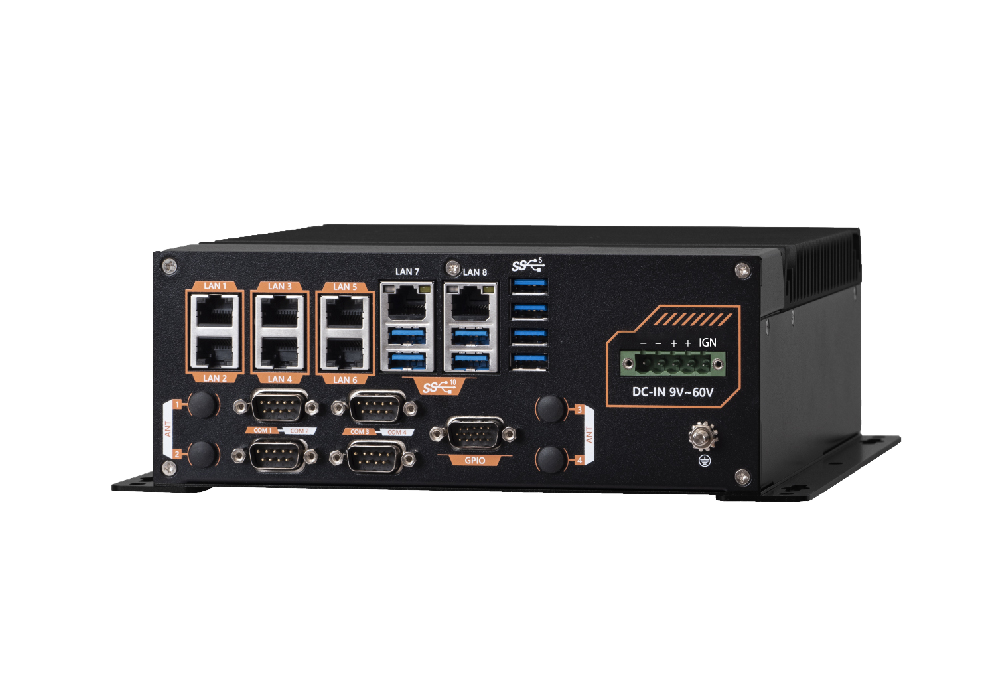

ABOX-5211(車載・鉄道用)



【主な特徴】

・第10世代 Intel® Core™ シリーズ Comet Lake-S デスクトップCPU搭載

・8個のLANポート搭載(オプションでPoEに変更可)

・バッテリーキット搭載可(オプション)



製品仕様

CPU

第10世代 Intel® Comet Lake-S シリーズ(LGA 1200, 35W TDP)
・Intel® Xeon™ W-1290TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Core™ i9-10900TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Core™ i7-10700TE(2.0GHz/4.4GHz, 8コア, 16MBキャッシュ, 35W)
・Intel® Core™ i5-10500TE(2.3GHz/3.7GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i3-10100TE(2.3GHz/3.6GHz, 4コア, 6MBキャッシュ, 35W)
・Intel® Celeron® G5900TE(3.0GHz, 2コア, 4MBキャッシュ, 35W)

チップセット

・Intel® W480E チップセット(Xeon CPU対応)
・Intel® Q470E チップセット(Coreシリーズ CPU対応)

メモリ

2x 260ピン DDR4 2666/2933MHz SO-DIMM, 最大64GB
(Xeon CPUの場合はオプションにてECC対応可)

LAN (RJ-45)

1x Intel I219LM GbE(Wake-on-LAN & PXE対応)
7x Intel I210-AT GbE(Wake-on-LAN & PXE対応)
(オプションにて8x PoE(最大120W)に変更可)

オーディオ

1x Line-in, 1x Line-out, 1x Mic-in

オーディオコーデック

Realtek ALC888S

グラフィック(CPU)

・Intel® UHD グラフィックス 630(Xeon/Core i9/i7/i5/i3)
・Intel® UHD グラフィックス 610(Celeron)

ディスプレイ(デュアルディスプレイ)

2x DisplayPort, 最大解像度:4096 x 2304@60Hz

ストレージ

1x ホットスワップ対応 2.5" SATA HDD/SSDベイ(RAID 0, 1, 5 対応)
1x M.2 M Key 2280(NVMe/SATA SSD)

拡張

2x フルサイズ Mini PCIe
1x M.2 B Key 3042/3052(2x SIMスロット)
1x M.2 A-E Key 2230

COM(D-sub 9ピン)

3x RS-232/422/485

USB

4x USB3.2 Gen2(10 Gbps)
4x USB3.2 Gen1(5 Gbps)

DI/O

8x DI(5~48VDC), 4x DO(5VDC, 100mA)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

9V~60V DC入力

電源コネクタ

6ピン ターミナルブロック

電源管理

車両用パワーイグニッション機能搭載

電源保護機能

自動回復短絡保護機能

バッテリーバックアップ(オプション)

10分間動作可能な内部バッテリーキット搭載可能(動作温度 -20℃~60℃)

動作温度

-40°C~70°C

保存温度

-40°C~80°C

湿度

10%~95%(結露無し)

耐振動(SSD時)

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃(SSD時)

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13

外形寸法

240(W)x 242(D))x 85(H)mm

重量

3.68kg

固定方式

ウォールマウント

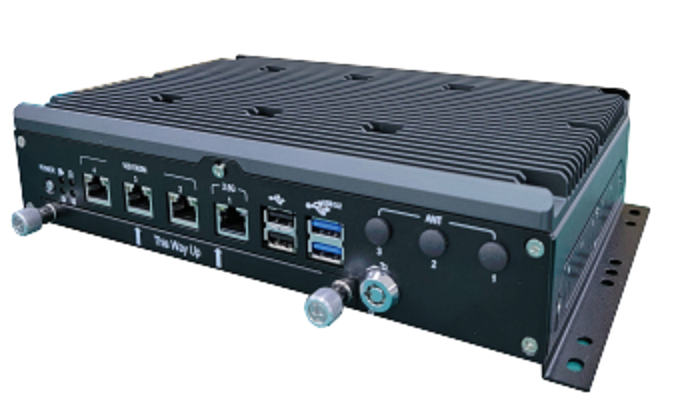

VBOX-3630(車載・鉄道用)





【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルCPU搭載

・バッテリーキット搭載可(オプション)

・広範囲な入力電圧:+9~60V DC



製品仕様

CPU

第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
・Intel® Celeron® 6305E, 1.8GHz, 2コア, 4MBキャッシュ, 15W, 標準温度版

メモリ

2x 260ピン DDR4 3200MHz SO-DIMM, 最大64GB

LAN(RJ-45)

1x Intel I225-LM 2.5 GbE(Wake-on-LAN & PXE対応)
3x Intel I210-AT GbE(Wake-on-LAN & PXE対応)
(オプションにて、PoE(最大60W)、M12コネクタに変更可)

オーディオ

1x Line-out, 1x Mic-in(オプション 1x Line-in)

グラフィック(CPU)

・Intel® Iris® Xe グラフィックス(i7/i5)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3/Celeron)

ディスプレイ(4画面同時表示可能)

2x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
1x DisplayPort, 最大解像度:4096 x 2304@60Hz
1x DVI-D

ストレージ

2x 2.5" SATA HDD/SSDベイ(RAID 0, 1, 5 対応)
1x M.2 M Key 2280(NVMe/SATA SSD)

拡張

1x コンボポート(1x M.2 B Key 3042 or 1x フルサイズ Mini PCIe)
1x M.2 A-E Key 2230
1x フルサイズ Mini PCIe
2x 外部SIMソケット

COM(D-sub 9ピン)

4x RS-232/422/485

USB

2x USB3.2 Gen2(10 Gbps)
2x USB2.0

DI/O

6x DI (5~60VDC), 4x DO(5VDC, 100mA)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

9V~60V DC入力(オプション 24V~110V DC入力対応可)

電源コネクタ

3ピン ターミナルブロック
4ピン 12V DC入力(オプション)

電源管理

車両用パワーイグニッション機能搭載

リモートスイッチ

リモートスイッチ用 3ピン ターミナルブロック

電源保護機能

自動回復短絡保護機能

バッテリーバックアップ(オプション)

10分間動作可能な内部バッテリーキット搭載可能(動作温度 -20℃~60℃)

動作温度

-40°C~70°C

保存温度

-40°C~85°C

湿度

10%~95%(結露無し)

耐振動(SSD時)

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃(SSD時)

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13、EN50155、EN45545-2(R25)

外形寸法

250(W)x 165(D)x 55(H)mm

重量

2.5kg

固定方式

ウォールマウント

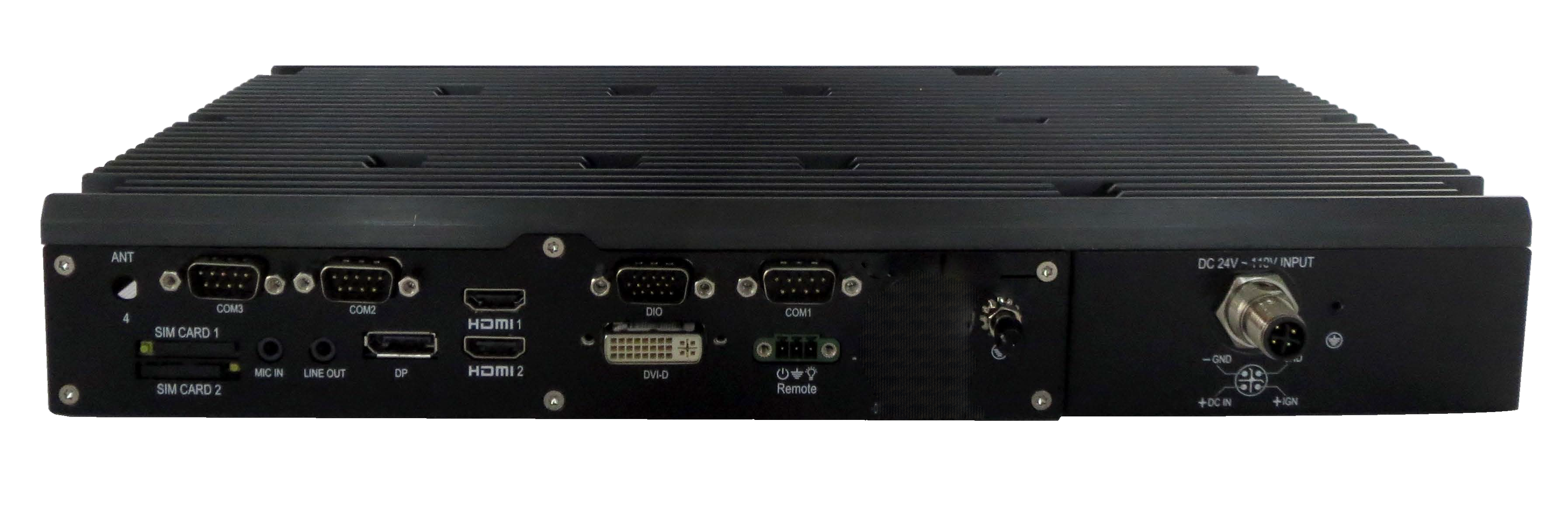

VBOX-3630R(車載・鉄道用)



【主な特徴】

・第11世代 Intel® Core™ シリーズ Tiger Lake モバイルCPU搭載

・バッテリーキット搭載可(オプション)

・広範囲な入力電圧:+24~110V DC



製品仕様

CPU

第11世代 Intel® Core™ シリーズ SoC (Tiger Lake)
・Intel® Core™ i7-1185G7E, 1.8GHz/4.4GHz, 4コア, 12MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i5-1145G7E, 1.5GHz/4.1GHz, 4コア, 8MBキャッシュ, 15W, 標準温度版
・Intel® Core™ i3-1115G4E, 2.2GHz/3.9GHz, 2コア, 6MBキャッシュ, 15W, 標準温度版
・Intel® Celeron® 6305E, 1.8GHz, 2コア, 4MBキャッシュ, 15W, 標準温度版

メモリ

2x 260ピン DDR4 3200MHz SO-DIMM, 最大64GB

LAN(M12コネクタ)

1x Intel I225-LM 2.5 GbE(Wake-on-LAN & PXE対応)
3x Intel I210-AT GbE(Wake-on-LAN & PXE対応)
(オプションにて、PoE(最大60W)に変更可)

オーディオ

1x Line-out, 1x Mic-in(オプション 1x Line-in)

グラフィック(CPU)

・Intel® Iris® Xe グラフィックス(i7/i5)
・第11世代 Intel® プロセッサー・ファミリー用 UHD グラフィックス(i3/Celeron)

ディスプレイ(4画面同時表示可能)

2x HDMI 2.0b, 最大解像度:4096 x 2304 @60Hz
1x DisplayPort, 最大解像度:4096 x 2304@60Hz
1x DVI-D

ストレージ

2x 2.5" SATA HDD/SSDベイ(RAID 0, 1, 5 対応)
1x M.2 M Key 2280(NVMe/SATA SSD)

拡張

1x コンボポート(1x M.2 B Key 3042 or 1x フルサイズ Mini PCIe)
1x M.2 A-E Key 2230
1x フルサイズ Mini PCIe
2x 外部SIMソケット

COM(D-sub 9ピン)

4x RS-232/422/485

USB

2x USB3.2 Gen2(10 Gbps)
2x USB2.0

DI/O

6x DI (5~60VDC), 4x DO(5VDC, 100mA)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

24V~110V DC入力

電源コネクタ

4ピン ロック式メタルコネクタ

電源管理

車両用パワーイグニッション機能搭載

リモートスイッチ

リモートスイッチ用 3ピン ターミナルブロック

電源保護機能

自動回復短絡保護機能

バッテリーバックアップ(オプション)

10分間動作可能な内部バッテリーキット搭載可能(動作温度 -20℃~60℃)

動作温度

-40°C~70°C

保存温度

-40°C~85°C

湿度

10%~95%(結露無し)

耐振動(SSD時)

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃(SSD時)

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13、EN50155、EN45545-2(R25)

外形寸法

365(W)x 165(D)x 55(H)mm

重量

3.8kg

固定方式

ウォールマウント

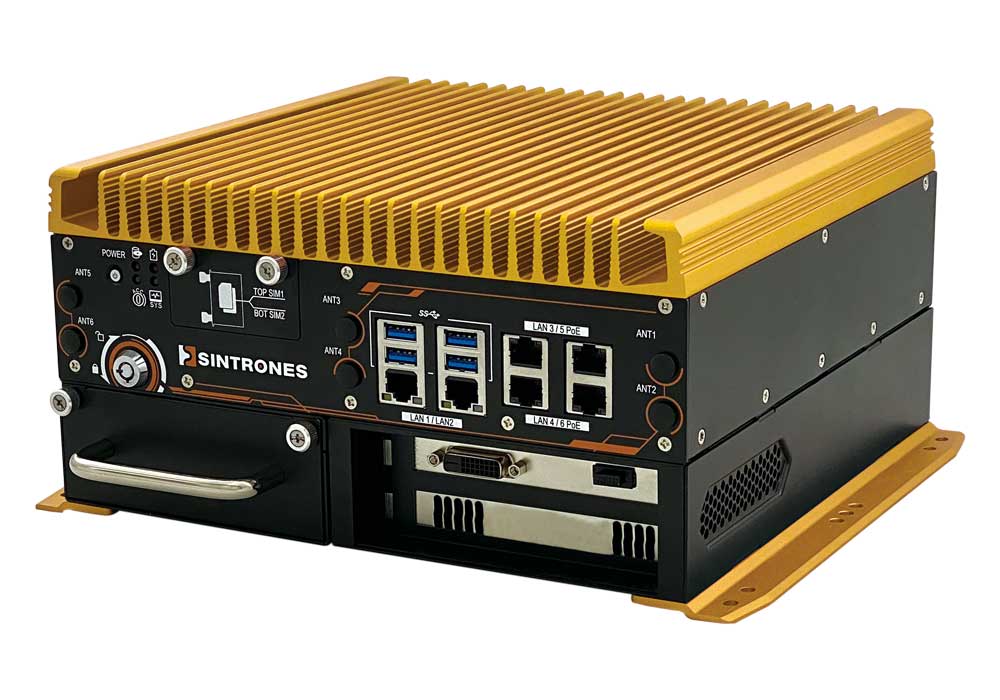

EBOX-7000(車載・鉄道・AI用 PCIeカード搭載可能)





【主な特徴】

・第9世代/第8世代 Intel® Core™ シリーズ Coffee Lake-S デスクトップCPU搭載

・NVIDIA® 製グラフィックスカード搭載可(PCIe x16、オプション)

・バッテリーキット搭載可(オプション)



製品仕様

CPU

第9世代 Intel® Coffee Lake Refresh-S シリーズ(LGA 1151, 35W TDP)
・Intel® Core™ i7-9700TE(1.8GHz/3.8GHz, 8コア, 12MBキャッシュ, 35W)

第8世代 Intel® Coffee Lake-S シリーズ(LGA 1151, 35W TDP)
・Intel® Core™ i7-8700T(2.4GHz/4.0GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i5-8500T(2.1GHz/3.5GHz, 6コア, 9MBキャッシュ, 35W)
・Intel® Core™ i3-8100T(3.1GHz, 4コア, 6MBキャッシュ, 35W)
・Intel® Celeron® G4900T(2.9GHz, 2コア, 2MBキャッシュ, 35W)

チップセット

Intel® Q370 チップセット

メモリ

2x 260ピン DDR4 2400/2666MHz SO-DIMM, 最大64GB

LAN(RJ-45)

1x Intel I219LM GbE(Wake-on-LAN & PXE対応)
5x Intel I210-AT GbE(Wake-on-LAN & PXE対応)
(オプションにて4x Intel I210-AT GbEは、PoE(最大100W)に変更可)

オーディオ

1x Line-in, 1x Line-out, 1x Mic-in

オーディオコーデック

Realtek ALC888S

グラフィック(CPU)

・Intel® UHD グラフィックス 630(Xeon/Core i9/i7/i5/i3)
・Intel® UHD グラフィックス 610(Celeron)

ディスプレイ(トリプルディスプレイ)

1x DisplayPort, 最大解像度:4096 x 2304@60Hz
1x HDMI1.4b, 最大解像度:4096 x 2304@24Hz
1x DVI-D(シングルリンク), 最大解像度:1920 x 1200@30Hz

ストレージ

2x ホットスワップ対応 2.5" SATA HDD/SSDベイ(RAID 0, 1, 5 対応)
1x M.2 M Key 2280(NVMe/SATA SSD)

拡張

・1x PCIe x16
・2x PCIe x16 (PCIe x8信号、オプション)
2x フルサイズ Mini PCIe
1x M.2 B Key 3042(2x SIMスロット)
1x M.2 A-E Key 2230

COM(D-sub 9ピン)

4x RS-232/422/485

USB

4x USB3.2 Gen1(5 Gbps)

DI/O

8x DI(5~48VDC), 4x DO(5VDC, 100mA)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

9V~48V DC入力(オプション 67.2V~143V DC入力対応可)

電源コネクタ

5ピン ターミナルブロック

電源管理

車両用パワーイグニッション機能搭載

リモートスイッチ

リモートスイッチ用 3ピン ターミナルブロック

電源保護機能

自動回復短絡保護機能

バッテリーバックアップ(オプション)

10分間動作可能な内部バッテリーキット搭載可能(動作温度 -20℃~60℃)

動作温度(SSD時)

・-40°C~70°C(0.6m/sのエアフローが有ること。PCIeカードは含まず)
・-20°C~60°C(オプションバッテリーキット搭載時)

保存温度

-40°C~80°C

湿度

10%~90% (結露無し)

規格/認証

CE、FCC Class A

外形寸法

260(W)x 250(D)x 137(H)mm

重量

7.6kg

固定方式

ウォールマウント

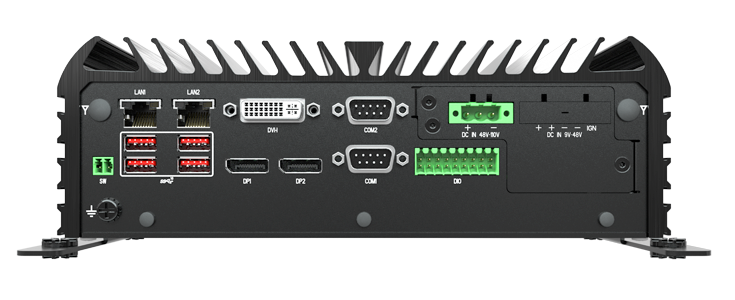

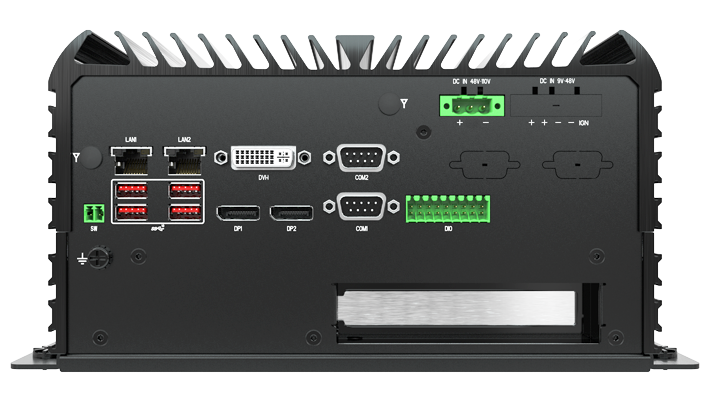

ACO-6000-CML / ACO-6000-CML-1E(車載・鉄道・AI用 PCIeカード搭載可能)







【主な特徴】

・第10世代 Intel® Core™ シリーズ Comet Lake-S デスクトップCPU搭載

・PCIe x16 拡張カード搭載可(ACO-6000-CML-1E、オプション)

・ユニバーサルI/Oスロットにより様々な機能拡張が可能(オプション)



製品仕様

ACO-6000-CML

ACO-6000-CML-1E

CPU

第10世代 Intel® Comet Lake-S シリーズ(LGA 1200, 65W/35W TDP)
・Intel® Xeon™ W-1290TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Xeon™ W-1270TE(2.0GHz/4.4GHz, 8コア, 16MBキャッシュ, 35W)
・Intel® Xeon™ W-1250TE(2.4GHz/3.8GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i9-10900E(2.8GHz/4.7GHz, 10コア, 20MBキャッシュ, 65W)
・Intel® Core™ i9-10900TE(1.8GHz/4.5GHz, 10コア, 20MBキャッシュ, 35W)
・Intel® Core™ i7-10700E(2.9GHz/4.5GHz, 8コア, 16MBキャッシュ, 65W)
・Intel® Core™ i7-10700TE(2.0GHz/4.4GHz, 8コア, 16MBキャッシュ, 35W)
・Intel® Core™ i5-10500T(2.3GHz/3.8GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i5-10500TE(2.3GHz/3.7GHz, 6コア, 12MBキャッシュ, 35W)
・Intel® Core™ i3-10100T(3.0GHz/3.8GHz, 4コア, 6MBキャッシュ, 35W)
・Intel® Core™ i3-10100TE(2.3GHz/3.6GHz, 4コア, 6MBキャッシュ, 35W)

チップセット

Intel® W480E チップセット

メモリ

2x 260ピン DDR4 2666/2933MHz SO-DIMM, 最大64GB

LAN

GbE1: Intel I219(RJ-45, Wake-on-LAN & PXE対応)
GbE2: Intel I210(RJ-45, Wake-on-LAN & PXE対応)
・GbE3~GbE10: Intel I350-AM4(オプション, RJ-45 or M12コネクタ)
・10 GbE1~GbE2: Intel X710-AT2(オプション, RJ-45)
GbE1: Intel I219(RJ-45, Wake-on-LAN & PXE対応)
GbE2: Intel I210(RJ-45, Wake-on-LAN & PXE対応)
GbE3~GbE18: Intel I350-AM4(オプション, RJ-45 or M12コネクタ)

オーディオ

1x Line-out, 1x Mic-in

オーディオコーデック

Realtek ALC888S

グラフィック(CPU)

Intel® UHD グラフィックス 630

ディスプレイ
(トリプルディスプレイ)

2x DisplayPort, 最大解像度:4096 x 2304
1x DVI-I, 最大解像度:1920 x 1200
VGA(オプション、D-sub変換ケーブル)

ストレージ

1x 2.5" SATA HDD/SSDベイ(厚さ9mm)
2x リムーバブル 2.5" SATA HDD/SSDベイ(厚さ7mm, ホットスワップ可, RAID 0, 1, 5, 10 対応)
1x M.2 E Key 2230(PCIe x1, USB 2.0)
1x mSATA(1x Mini PCIe)

拡張

2x フルサイズ Mini PCIe(1x mSATA)
2x 外部SIMソケット
2x ユニバーサルI/Oスロット

2x フルサイズ Mini PCIe(1x mSATA)
2x 外部SIMソケット
1x PCIe x16
4x ユニバーサルI/Oスロット

拡張オプション
(ユニバーサル I/O)

・4x GbEモジュール(RJ-45コネクタ, Intel® I350-AT4, PoEオプション)
・4x GbEモジュール(M12コネクタ, Intel® I350-AT4, PoEオプション)
・2x 10GbEモジュール(RJ-45コネクタ, Intel® X710-AT2)
・1x 5G高速通信モジュール(2x SIMカードホルダー)

COM

2x RS-232/422/485(D-sub 9ピン)
6x RS-232/422/485(内部ピンヘッダー)

USB

6x USB3.2 Gen2(10 Gbps)
3x USB3.2 Gen1(5 Gbps、1X 内部ピンヘッダー)
2x USB2.0(内部ピンヘッダー)

CANバス(オプション)

2x CANバス 2.0 A/B(D-sub 9ピン)

DI/O

8x DI, 8x DO(絶縁式)

対応OS

・Windows 10
・Linux kernel 5.x

電源モード

AT/ATX

入力電圧

・9V~48V DC入力
・48V~110V DC入力(オプション)

電源コネクタ

・5ピン ターミナルブロック(9V~48V DC)
・3ピン ターミナルブロック(48V~110V DC、オプション)

電源管理

車両用パワーイグニッション機能搭載

動作温度

-25°C~70°C

保存温度

-30°C~85°C

湿度

10%~95% (結露無し)

耐振動

・SSD使用時: 5 Grms, 5 - 500 Hz, 0.5 hr/axis
・HDD使用時: 1 Grms, 5 - 500 Hz, 0.5 hr/axis

・SSD使用時: 3 Grms, 5 - 500 Hz, 0.5 hr/axis
・HDD使用時: 1 Grms, 5 - 500 Hz, 0.5 hr/axis

耐衝撃

SSD: 50G, half sine, 11ms

SSD: 20G, half sine, 11ms

規格/認証

CE、FCC Class A、Eマーク、EN 50155, EN 50121-3-2

外形寸法

240(W)x 261(D)x 79.2(H)mm

240(W)x 261(D)x 127.3(H)mm

固定方式

ウォールマウント



IBOX-600シリーズ(車載・鉄道・AI用 Jetson Orin NX/Nano搭載)





【主な特徴】

・NVIDIA® Jetson Orin NX/Nanoモジュール搭載

・コンパクトサイズ:150 (W) x 135 (D) x 66 (H) mm



製品仕様

IBOX-600シリーズ

CPU & GPU & メモリ

・NVIDIA® Jetson Orin™ NX 16GB – 100 TOPS
  (1024 CUDA cores + 32 Tensor cores + 8-core ARM Cortex-A78AE CPU + 16GB LPDDR5)
・NVIDIA® Jetson Orin™ NX 8GB – 70 TOPS
  (1024 CUDA cores + 32 Tensor cores + 6-core ARM Cortex-A78AE CPU + 8GB LPDDR5)
・NVIDIA® Jetson Orin™ Nano 8GB – 40 TOPS
  (1024 CUDA cores + 32 Tensor cores + 6-core ARM Cortex-A78AE CPU + 8GB LPDDR5)
・NVIDIA® Jetson Orin™ Nano 4GB – 20 TOPS
  (512 CUDA cores + 16 Tensor cores + 6-cores ARM Cortex-A78AE CPU + 4GB LPDDR5)

LAN(RJ-45)

1x 2.5 GbE(オプションにてM12コネクタに変更可)
1x GbE(オプションにてM12コネクタに変更可)

ディスプレイ

1x HDMI 2.1, 最大解像度:3840 x 2160 @30Hz

ビデオエンコード

1x 4K@60, 3x 4K@30, 6x 1080p@60, 12x 1080p@30(H.265)

ビデオデコード

1x 8K@30, 2x 4K@60, 4x 4K@30, 9x 1080p@60, 18x 1080p@30(H.265)

ストレージ

1x 512GB NVMe SSD(PCIe x4)

拡張

1x M.2 B Key 3042/3052(PCIe/USB3)
1x M.2 E Key 2230(PCIe/USB)
1x フルサイズ Mini PCIe

COM(D-sub 9ピン)

1x RS-232/422/485

USB

2x USB3.2 Type-A

管理用ポート

1x USB Type-C(システム復旧用)

CANバス(D-sub 9ピン)

1x CANバス、CAN FDサポート

DI/O(D-sub 9ピン)

4x DI, 4x DO

SIMカード

1x nano SIMカードスロット

ソフトウェアサポート

・Linux
・NVIDIA JetPack 5.1.1 SDK(Jetson Linux、CUDA 11.4、TensorRT 8.5.2、cuDNN 8.6.0 を含む)

入力電圧

9V~60V DC入力

電源コネクタ

3ピン ターミナルブロック

電源管理

車両用パワーイグニッション機能搭載

動作温度

-25°C~70°C

保存温度

-40°C~80°C

湿度

10%~90%(結露無し)

耐振動

MIL-STD-810G, Method 514.7, Procedure I, Cat.4, Operating

耐衝撃

MIL-STD-810G, Method 516.7, Procedure I,

規格/認証

CE、FCC Class A、Eマーク、EN50155

外形寸法

150(W)x 135(D)x 66(H)mm

固定方式

・ウォールマウント
・DINレールマウント



IBOX-500 + VDM-700HD(車載用 ARMベースCPU搭載小型PC + 車載用LCDモニタ)



【主な特徴】

・i.MX 8QuadXPlus Automotive AEC-Q100 Grade 3 プロセッサー搭載

・小型PCとLCDをケーブル1本で接続可能(映像、タッチスクリーン、オーディオ、電源)



【使用事例】

 フリート管理、車内表示、EVステーション等



製品仕様

IBOX-500

CPU

NXP i.MX 8QuadXPlus Automotive AEC-Q100 Grade 3 プロセッサー
4x Arm Cortex®-A35 コア 最大 1.2GHz, 512KB L2 キャッシュ
& 1x Arm Cortex®-M4F コア 最大 264 MHz

メモリ

3GB LPDDR4 オンボードメモリ

内蔵センサー

加速度センサー, ジャイロスコープ, 磁気センサー

LAN(RJ-45)

1x GbE

グラフィック(CPU)

1 × GC7000Lite with 4 x Vec4 shader cores(16 execution units)

ディスプレイ

1x DVI-D シングルリンク(SINTRONES 独自のピン定義)
最大解像度 : 1920 x 1080 @ 60Hz

ストレージ

1x 32GB eMMC 5.1 オンボードフラッシュ
1x Micro SDスロット

拡張

1x M.2 B Key 3042/3052(1x nano SIMスロット)
1x M.2 B Key 2242 (for GPS)
1x M.2 A-E Key(for Wi-Fi)

COM(D-sub 9ピン)

2x RS-232

USB

2x USB3.2 Gen1(5 Gbps)
1x USB2.0 OTG

DI/O(D-sub 15ピン)

8x DI(5~60VDC), 4x DO(5VDC, 100mA)

CANバス(D-sub 9ピン)

3x CAN / CAN FD

対応OS

Yocto Linux

入力電圧

9V~60V DC入力

電源コネクタ

3ピン ターミナルブロック

電源管理

車両用パワーイグニッション機能搭載

電源保護機能

自動回復短絡保護機能

動作温度

-40°C~70°C

保存温度

-40°C~80°C

湿度

10%~90% (結露無し)

耐振動(SSD時)

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃(SSD時)

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13、ECE R118

外形寸法

214(W)x 150(D)x 43(H)mm

重量

1kg

固定方式

ウォールマウント

製品仕様

VDM-700HD

画面サイズ

7"

アスペクト比

16 : 9

解像度

1280 x 720(HD)

表示エリア

156.48(H)× 80.136(V) mm

視野角

80 / 80 / 80 / 80 °

輝度

560 nits(標準)

コントラスト比

1000:1(標準)

バックライト

LED

タッチスクリーン

投影型静電容量式マルチタッチスクリーン

マルチI/O

1x DVI-D 29 ピン コネクタ DVI-D シングルリンク ビデオ用
タッチ(USB 2.0)、ライン入力、マイク出力、DC 9~48V 電源入力
* SINTRONES オプション ケーブルのみの SINTRONES カスタムピン定義

ディスプレイ(2台目)

1x HDMI

ファンクションキー

6x タッチホットキー

オーディオ

2x Mic-in, ステレオスピーカー

入力電圧

9V~48V DC入力

動作温度

-20°C~60°C

保存温度

-40°C~80°C

湿度

10%~90% (結露無し)

耐振動

IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating

耐衝撃

MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G(11ms)

規格/認証

CE、FCC Class A、E13

外形寸法

188.5(W)x 124.2(D)x 31.4(H)mm

重量

510g

防塵防水規格/span>

正面 : IP65
その他 : IP4X

固定方式

VESA 75mm



EAC-6000シリーズ(車載・鉄道・AI用 Jetson Orin NX搭載)





【主な特徴】

・NVIDIA® Jetson Orin NXモジュール搭載

・車載用GMSLカメラ4台サポート(Fakra-Zコネクタ、EAC-6100シリーズ)

・PoE 4ポート搭載(RJ-45、EAC-6200シリーズ)



【使用事例】

 医療用画像処理装置、自律移動ロボット、光学検査機器等





製品仕様

EAC-6000シリーズ

EAC-6100シリーズ

EAC-6200シリーズ

CPU

・8-core Arm® Cortex®-A78AE v8.2 64-bit CPU(EAC-6000-R16、EAC-6100-R16、EAC-6200-R16)
・6-core Arm® Cortex®-A78AE v8.2 64-bit CPU(EAC-6000-R08、EAC-6100-R08、EAC-6200-R08)

GPU

1024-core NVIDIA Ampere™ architecture GPU with 32 Tensor cores

メモリ

・16GB LPDDR5 DRAM(EAC-6000-R16、EAC-6100-R16、EAC-6200-R16)
・8GB LPDDR5 DRAM(EAC-6000-R08、EAC-6100-R08、EAC-6200-R08)

LAN(RJ-45)

2x GbE(オプションにてM12コネクタに変更可)

PoE(RJ-45)

4x IEEE 802.3at (25.5W/48V) GbE PoE
(オプションにてM12コネクタに変更可)

ディスプレイ

1x DisplayPort, 最大解像度:7680 x 4320@30Hz

ビデオエンコード

1x 4K@60, 3x 4K@30, 6x 1080p@60, 12x 1080p@30(HEVC)
1x 4K@60, 2x 4K@30, 5x 1080p@60, 11x 1080p@30(H.264)

ビデオデコード

1x 8K@30, 2x 4K@60, 4x 4K@30, 9x 1080p@60(HEVC)
1x 4K@60, 2x 4K@30, 5x 1080p@60, 11x 1080p@30(H.264)

カメラ(GMSL)




4x Fakra-Z コネクタ(GMSL 1/2 車載カメラ用)

ストレージ

1x M.2 M Key 2280 NVMe SSD 128GB(PCIe x4)
1x Micro SDスロット

拡張

2x M.2 B Key 3042/3052(PCIe/USB3)
1x M.2 E Key 2230(PCIe/USB)

COM(D-sub 9ピン)

2x RS-232/422/485

USB

1x USB3.1 Gen2(10 Gbps)
2x USB3.1 Gen1(5 Gbps)

CANバス

1x CANバス、CAN FDサポート

DI/O

7-bitサポート

SIMカード

2x SIMカードスロット

ソフトウェア
サポート

・Linux
・NVIDIA JetPack SDK

入力電圧

9V~50V DC入力

電源コネクタ

3ピン ターミナルブロック

電源管理

16モード ソフトウェア車両用パワーイグニッション機能搭載

リモートスイッチ

リモートスイッチ用 3ピン ターミナルブロック

動作温度

15W TDPモード : -20°C~70°C
25W TDPモード : -20°C~55°C

保存温度

-40°C~85°C

湿度

5%~95%(結露無し)

耐振動

MIL-STD-810G, Method 514.7, Procedure I, Cat.4, Operating

耐衝撃

MIL-STD-810G, Method 516.7, Procedure I,

規格/認証

CE、FCC Class A、EN50155、EN50121-3-2

外形寸法

193(W)x 132(D)x 55(H)mm

193(W)x 132(D)x 80(H)mm

重量

1.7kg

1.9kg

固定方式

・ウォールマウント
・DINレールマウント(オプション)



EAC-5100シリーズ(車載・鉄道・AI用 Jetson AGX Orin搭載)





【主な特徴】

・NVIDIA® Jetson AGX Orinモジュール搭載

・PoE 4ポート搭載(RJ-45、オプションでM12コネクタに変更可)



【使用事例】

 農作業車両の自動運転、自律移動ロボット、AI映像分析等





製品仕様

EAC-5100-R32

EAC-5100-R64

CPU

8-core Arm® Cortex®-A78AE v8.2 64-bit CPU

12-core Arm® Cortex®-A78AE v8.2 64-bit CPU

GPU

1792-core NVIDIA Ampere™ architecture GPU
with 56 Tensor Cores

2048-core NVIDIA Ampere™ architecture GPU
with 64 Tensor Cores

メモリ

32GB LPDDR5 DRAM

64GB LPDDR5 DRAM

LAN(RJ-45)

2x GbE(オプションにてM12コネクタに変更可)

PoE(RJ-45)

4x IEEE 802.3at (25.5W/48V) PoE GbE(オプションにてM12コネクタに変更可)

Out-of-Band(RJ-45、オプション)

Nuvoton NUC980 MCU
リモート電源ON/OFF、リセット、パワーサイクリング(電源OFF→再投入)対応

ディスプレイ

1x DisplayPort, 最大解像度:8K@60Hz

ビデオエンコード

1x 4K@60, 3x 4K@30, 6x 1080p@60, 12x 1080p@30(HEVC)

2x 4K@60, 4x 4K@30, 8x 1080p@60, 16x 1080p@30(HEVC)

ビデオデコード

1x 8K@30, 2x 4K@60, 4x 4K@30, 9x 1080p@60, 18x 1080p@30(HEVC)

1x 8K@30, 3x 4K@60, 7x 4K@30, 11x 1080p@60, 22x 1080p@30(HEVC)

ストレージ

2x M.2 M Key 2280(PCIe x4)
1x 64GB eMMC 5.1 オンボードフラッシュ
1x Micro SDスロット

拡張

1x PCIe x8 Gen4
1x M.2 B Key 3042/3052(PCIe/USB3)
1x M.2 A-E Key 2230(PCIe/USB)

COM(D-sub 9ピン)

2x RS-232/422/485

USB

1x USB3.1 Gen2(10 Gbps)
4x USB3.1 Gen1(5 Gbps)

CANバス

2x 絶縁式CANバス、CAN FDサポート

DI/O

絶縁式 8x DI 、8x DO

SIMカード

2x SIMカードスロット

ソフトウェアサポート

・Linux
・NVIDIA JetPack SDK

入力電圧

9V~50V DC入力

電源コネクタ

3ピン ターミナルブロック

電源管理

16モード ソフトウェア車両用パワーイグニッション機能搭載

動作温度

30W TDPモード : -20°C~70°C
MAXN TDPモード : -20°C~55°C

保存温度

-40°C~85°C

湿度

5%~95%(結露無し)

耐振動

MIL-STD-810G, Method 514.7, Procedure I, Cat.4, Operating

耐衝撃

MIL-STD-810G, Method 516.7, Procedure I,

規格/認証

CE、FCC Class A、EN50155、EN50121-3-2

外形寸法

260(W)x 182(D)x 69(H)mm

重量

3.8kg

固定方式

・ウォールマウント
・VESAマウント(オプション)
・DINレールマウント(オプション)



EAC-5000シリーズ(車載・鉄道・AI用 Jetson AGX Orin搭載)





【主な特徴】

・NVIDIA® Jetson AGX Orinモジュール搭載

・車載用GMSLカメラ8台サポート(Fakra-Zコネクタ)



【使用事例】

 農作業車両の自動運転、自律移動ロボット、AI映像分析等





製品仕様

EAC-5000-R32

EAC-5000-R64

CPU

8-core Arm® Cortex®-A78AE v8.2 64-bit CPU

12-core Arm® Cortex®-A78AE v8.2 64-bit CPU

GPU

1792-core NVIDIA Ampere™ architecture GPU
with 56 Tensor Cores

2048-core NVIDIA Ampere™ architecture GPU
with 64 Tensor Cores

メモリ

32GB LPDDR5 DRAM

64GB LPDDR5 DRAM

LAN(RJ-45)

2x GbE(オプションにてM12コネクタに変更可)

Out-of-Band(RJ-45、オプション)

Nuvoton NUC980 MCU
リモート電源ON/OFF、リセット、パワーサイクリング(電源OFF→再投入)対応

ディスプレイ

1x DisplayPort, 最大解像度:8K@60Hz

ビデオエンコード

1x 4K@60, 3x 4K@30, 6x 1080p@60, 12x 1080p@30(HEVC)

2x 4K@60, 4x 4K@30, 8x 1080p@60, 16x 1080p@30(HEVC)

ビデオデコード

1x 8K@30, 2x 4K@60, 4x 4K@30, 9x 1080p@60, 18x 1080p@30(HEVC)

1x 8K@30, 3x 4K@60, 7x 4K@30, 11x 1080p@60, 22x 1080p@30(HEVC)

カメラ(GMSL)

8x Fakra-Z コネクタ(GMSL 1/2 車載カメラ用)

ストレージ

2x M.2 M Key 2280(PCIe x4)
1x 64GB eMMC 5.1 オンボードフラッシュ
1x Micro SDスロット

拡張

1x PCIe x8 Gen4
1x M.2 B Key 3042/3052(PCIe/USB3)
1x M.2 A-E Key 2230(PCIe/USB)

COM(D-sub 9ピン)

2x RS-232/422/485

USB

1x USB3.1 Gen2(10 Gbps)
4x USB3.1 Gen1(5 Gbps)

CANバス

2x 絶縁式CANバス、CAN FDサポート

DI/O

絶縁式 8x DI 、8x DO

SIMカード

2x SIMカードスロット

ソフトウェアサポート

・Linux
・NVIDIA JetPack SDK

入力電圧

9V~50V DC入力

電源コネクタ

3ピン ターミナルブロック

電源管理

16モード ソフトウェア車両用パワーイグニッション機能搭載

動作温度

30W TDPモード : -20°C~70°C
MAXN TDPモード : -20°C~55°C

保存温度

-40°C~85°C

湿度

5%~95%(結露無し)

耐振動

MIL-STD-810G, Method 514.7, Procedure I, Cat.4, Operating

耐衝撃

MIL-STD-810G, Method 516.7, Procedure I,

規格/認証

CE、FCC Class A、EN50155、EN50121-3-2

外形寸法

260(W)x 182(D)x 69(H)mm

重量

3.8kg

固定方式

・ウォールマウント
・VESAマウント(オプション)
・DINレールマウント(オプション)



EMS-SKLU-Marine(船舶用)





【主な特徴】

・第6世代 Intel® Core™ シリーズ Skylake-U モバイルSoC搭載

・船舶向け耐振動・耐衝撃規格取得(IEC60068-2-6、IEC 60068-2-27)



製品仕様
CPU第6世代 Intel® Core™ シリーズ SoC (Skylake-U)
・Intel® Core™ i7-6600U (2.6GHz/3.4GHz, 2コア, 4MBキャッシュ, 15W)
・Intel® Core™ i5-6300U (2.6GHz/3.4GHz, 2コア, 3MBキャッシュ, 15W)
・Intel® Core™ i3-6100U (2.3GHz, 2コア, 3MBキャッシュ, 15W)
・Intel® Celeron 3955U (2.0GHz, 2コア, 2MBキャッシュ, 15W)
メモリ1x 260ピン DDR4 2133MHz SO-DIMM, 最大16GB
LAN (RJ-45)1x Intel I219LM GbE
1x Intel I211AT GbE
オーディオ1x Line-in, 1x Line-out, 1x Mic-in
(マルチファンクションポート)
オーディオコーデックRealtek ALC888S
グラフィックス(CPU)・Intel® UHD グラフィックス 520 (Core i7/i5/i3)
・Intel® UHD グラフィックス 510 (Celeron)
ディスプレイ1x DisplayPort, 最大解像度:4096 x 2304@60Hz
ストレージ1x 2.5" SATA HDD/SSDベイ
1x M.2 (B Key, SATA SSD, 2242/2280)
拡張1x フルサイズ Mini PCIe
1x M.2 B Key 2242/3042
COM (D-sub 9ピン)2x RS-232/422/485
4x RS-232/422/485 (2.5KV絶縁保護)
USB4x USB3.0
2x USB2.0
DI/O6x DI, 6x DO
対応OSWindows 10 64-bit, Windows 8.1 64-bit、Windows 7 64-bit
 Linux Ubuntu 16.04.3~、Fedora 26~、CentOS 7.4~
電源モードAT/ATX
入力電圧9V~36V DC入力
電源コネクタ3ピン ターミナルブロック
動作温度・-20°C~60°C(SSD使用時、エアフロー有り)
・0°C~40°C(HDD使用時、エアフロー有り)
保存温度-40°C~75°C
湿度5%~90% (結露無し)
耐振動IEC60945,Clause 8.7
IEC60068-2-6 (船舶向け)
耐衝撃 (SSD時)IEC 60068-2-27 (11ms) (船舶向け)
規格/認証CE、FCC Class A、E13、EN50155
外形寸法240 (W) x 151.5 (D) x 75 (H) mm
重量2kg
固定方式ウォールマウント



PageTop
